PTFE-pakkingset

Kies Taifno voor hoogwaardige PTFE pakkingsets; wij zijn een Chinese fabrikant met meer dan 20 jaar ervaring in de sector. Dit product is speciaal ontworpen voor dynamische assen, compenseert automatisch de slijtage en spant zichzelf opnieuw aan, waardoor het een levensduur van meerdere jaren biedt en tegelijkertijd effectief bestand is tegen druk, beweging en chemische media.

Stuur onderzoek

Productomschrijving

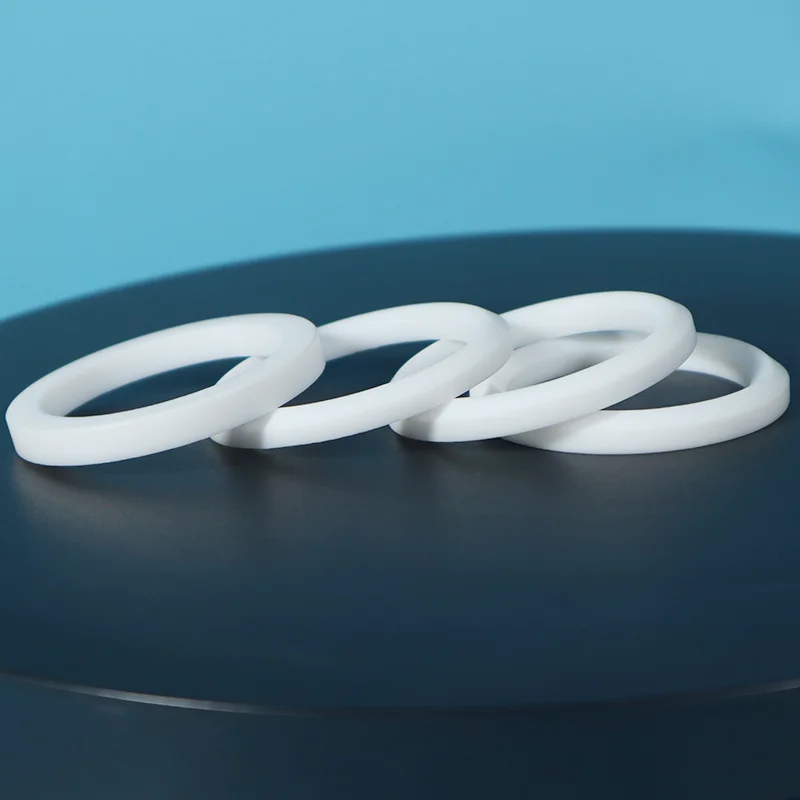

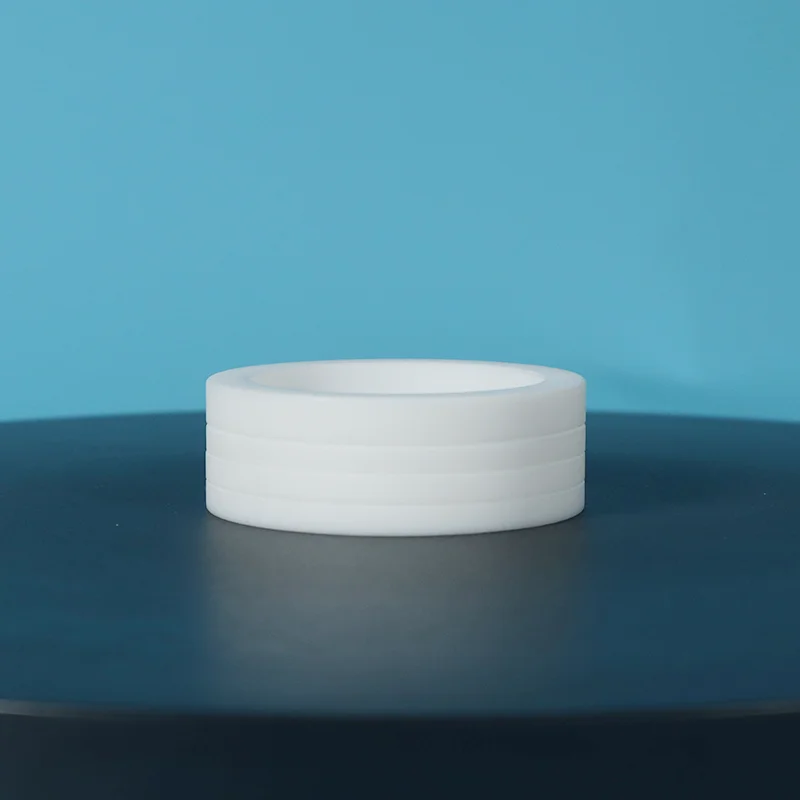

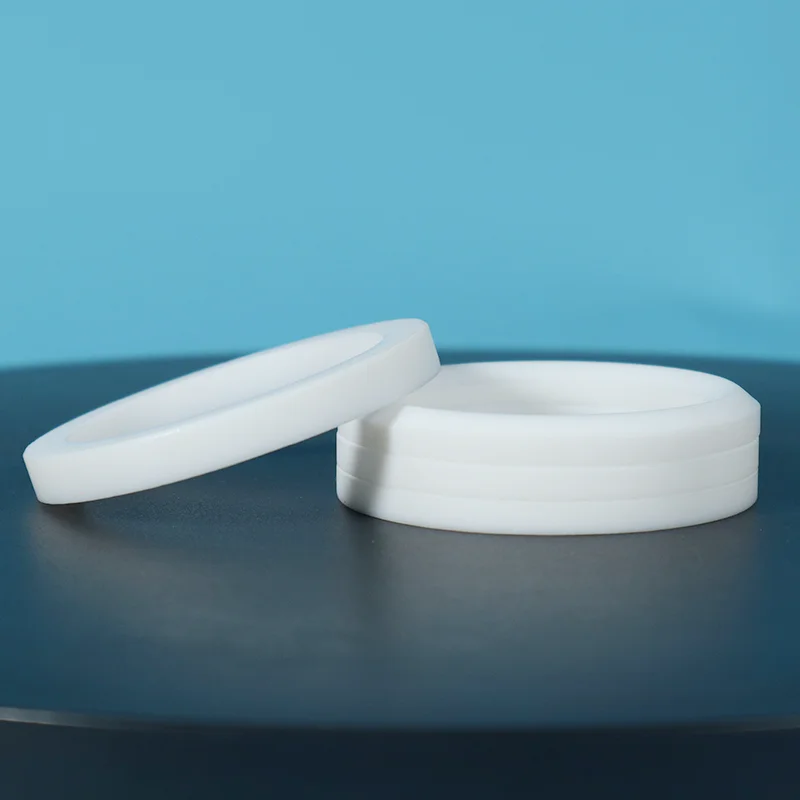

De door Taifno vervaardigde PTFE-pakkingset bestaat uit een set PTFE-afdichtringen, inclusief een bovenste adapterring, V-vormige tussenringen en een onderste adapterring, ontworpen voor installatie in een pakkingbus.

Het is geschikt voor een temperatuurbereik van -180°C tot +200°C, is bestand tegen drukken tot 500 bar, heeft een pH-bereik van 0–14 en ondersteunt lineaire snelheden tot 5 m/s.

PTFE Packing Set

Waarom kiezen voor een PTFE-pakkingset?

O-ring probleem	Waarom het gebeurt	Hoe de pakset dit oplost
Lekken op bewegende assen	O-ringen zijn statische afdichtingen - ontworpen voor vaste groeven, niet voor asbeweging	V-ringen zijn dynamisch: de afdichtingslippen bewegen met de as mee
Kan niet worden aangepast	Eenmaal geïnstalleerd, staat de afdichtingskracht vast	Draai de pakkingmoer opnieuw vast als er slijtage optreedt – geen demontage
Mislukt in chemicaliën	Rubber zwelt op, wordt hard of vergaat	PTFE is chemisch inert – pH 0-14
Elke paar maanden vervangen	Compressieset - rubber ondergaat permanente vervorming	PTFE heeft geen compressieset - gaat jaren mee
Temperatuur beperkt	Rubber hardt uit bij kou en wordt zacht bij hitte	-180°C tot +200°C — cryogeen tot sterilisatie

Het O-ringprobleem

Drie kernvoordelen

1. Instelbare afdichtingskracht: O-ringen zijn vast - eenmaal geïnstalleerd kan de afdichtingskracht niet worden aangepast. PTFE-pakkingsets zijn opnieuw aandraaibaar. Naarmate de pakking na verloop van tijd verslijt, hoeft u alleen maar de pakkingmoer aan te draaien om de afdichtingsprestaties te herstellen. Demonteren is niet nodig.

2. Dynamische afdichting voor bewegende assen: O-ringen zijn statische afdichtingen: ze dichten af in één vaste groef en falen wanneer de as beweegt. PTFE V-ringen zijn speciaal ontworpen voor heen en weer gaande en langzame roterende bewegingen; de afdichtingslippen bewegen met de as mee en houden contact onder druk.

3. Drukbekrachtigde afdichting: De V-vormige geometrie is ontworpen om onder druk te worden geactiveerd: naarmate de systeemdruk toeneemt, worden de afdichtingslippen steviger tegen de stang en de behuizing gedrukt, waardoor de afdichtingseffectiviteit automatisch wordt verbeterd.

Materiaalvoordeel

Eigendom	PTFE-pakkingset
Chemische weerstand	pH 0-14 — vrijwel universeel
Temperatuurbereik	-180°C tot +200°C
Wrijvingscoëfficiënt	0,05-0,20 — laagste van alle vaste materialen
Zelfsmerend	Ja – geen externe smering vereist
FDA-conforme kwaliteiten	Beschikbaar op aanvraag
Compressie ingesteld	Geen — PTFE hardt niet uit zoals rubber

Vergelijking: pakkingset versus O-ring versus composietafdichting

Functie	PTFE V-ringpakking	O-ring	PTFE-composietafdichting
Afdichtingstype	Dynamisch — gebouwd voor bewegende assen	Statisch — alleen vaste groef	Dynamisch — hoge snelheid
Verstelbaar?	✅ Ja — opnieuw aan te spannen	❌ Nee – opgelost	❌ Nee – opgelost
Temperatuurbereik	-180°C tot +200°C	Rubber beperkt	-180°C tot +200°C
Drukbereik	Tot 500 bar	Gematigd	Tot 500 bar
Chemische weerstand	★★★★★	★★☆☆☆	★★★★★
Tolerantie asbeweging	Hoog — corrigeert verkeerde uitlijning	Slecht - faalt op bewegende assen	Matig — gevoelig voor uitlijning
Levensduur in zware dienst	Jaren	Maanden	Jaren
Kosten (initieel)	$$$	$	$$$
Kosten (totaal eigendom)	Laagste	Hoogste	Gematigd
Sollicitatie	Zwaar uitgevoerd, lage snelheid, zware omstandigheden	Alleen statische afdichting	Hoge snelheid, lage wrijving

Toepassingen

Primaire industrieën

Industrie	Sollicitatie
Chemische verwerking	Klepstelen, chemische pompen, reactoren - zuren, oplosmiddelen, bijtende stoffen
Olie en gas	Regelkleppen, schuifafsluiters, BOP's — NACE/API-kwaliteiten beschikbaar
Farmaceutisch	Steriele verwerking, productie van geneesmiddelen – FDA/USP-kwaliteiten beschikbaar
Eten en drinken	Hygiënische kleppen, vulapparatuur — FDA-conform puur PTFE
Energieopwekking	Stoomsystemen voor hoge temperaturen, turbineafdichtingen
Halfgeleider	Zeer zuivere chemische distributie, cleanroomapparatuur
Algemeen Industrieel	Hydraulische persen, spuitgietmachines, compressoren, mixers, roerwerken

Typische uitrusting

Regel- en isolatiekleppen

Schuifafsluiters, kogelkranen, klepafsluiters

Zuigerpompen

Centrifugaalpompen (langzaam draaiend)

Hydraulische cilinders en actuatoren

Compressoren

Mixers en roerwerken

Smeedpersen, spuitgietmachines

Factory Factory Factory Factory

Toepassingen in de echte wereld

Casestudy 1: Klepsteelpakking van chemische fabriek

Uitdaging: Een chemische fabriek die agressief zuur verwerkte bij een temperatuur van 150 °C verving de O-ringen op de stelen van de regelkleppen elke 2-3 maanden, wat kostbare stilstand en veiligheidsrisico's veroorzaakte.

Oplossing: PTFE V-ringpakkingset met koolstofgevulde kwaliteit. Geïnstalleerd met aanbevolen koppelspecificaties.

Resultaat: Geen lekkage gedurende 18 maanden. De pakking is twee keer opnieuw vastgezet tijdens gepland onderhoud. 80% reductie in onderhoudskosten en stilstand.

Casestudy 2: Pakking van mestpomp

Uitdaging: Een slurrypomp die schurende media verwerkte, verslijt de standaardpakking elke vier tot zes weken, waardoor de productie regelmatig moest worden onderbroken.

Oplossing: Glasgevulde PTFE-pakkingset met anti-extrusieringen.

Resultaat: De verpakkingsset ging 8 maanden mee, 8x langer dan de vorige oplossing. Onderhoudsintervallen verlengd. De productie-uptime is aanzienlijk verbeterd.

Casestudy 3: Naleving van diffuse emissies

Uitdaging: Een aardgasverwerkingsfaciliteit moest voldoen aan de ISO 15848-normen voor diffuse emissies op kritische regelkleppen.

Oplossing: op PTFE gebaseerde pakkingset met lage emissie en een eigen smeerpakket, getest volgens ISO 15848.

Resultaat: Geslaagd voor naleving van de emissievoorschriften. Lekkagepercentages ruim onder de toegestane limieten. Prestaties op lange termijn geverifieerd door middel van continue monitoring.

Opmerking: De daadwerkelijke resultaten variëren afhankelijk van de toepassingsomstandigheden. Neem contact met ons op voor toepassingsspecifieke aanbevelingen.

Technische specificaties

Parameter	Waarde
Temperatuurbereik	-180°C tot +200°C (PTFE), tot +315°C (gemodificeerde kwaliteiten)
Bedrijfsdruk	Tot 500 bar (50 MPa) — afhankelijk van ontwerp en steunringen
Maximale snelheid	< 5 m/s (heen en weer bewegend)
pH-bereik	0-14 (exclusief gesmolten alkalimetalen, fluorverbindingen)
Materiaal opties	Nieuw PTFE, koolstofgevuld, glasgevuld, MoS₂-gevuld
Normen	API 6A, NACE, NORSOK M-710 (beschikbaar)
Diameterbereik	Aangepast: 3 mm tot 1000 mm+

Opties voor materiaalkwaliteit

Cijfer	Beste voor	Beperken
Maagdelijke PTFE	Schone chemicaliën, FDA-toepassingen, algemene service – laagste wrijving	Lagere slijtvastheid — niet voor schuurmiddelen
Met koolstof gevuld PTFE	Hoge snelheid, warmteafvoer, lage wrijving – waar warmte zich ophoopt	Niet voor sterke oxidatiemiddelen
Glasgevuld PTFE	Schurende media, hoge belasting, slijtvastheid – waar deeltjes aanwezig zijn	Kan krassen veroorzaken op zachte schachten – gebruik een geharde schacht of huls
MoS₂-gevuld PTFE	Kleverige media, laag koppel, verbeterde smering – waar media blijven plakken	Niet voor oxiderende zuren

Kwaliteitsborging

100% nieuw PTFE-materiaal: geen maalgoed, geen gerecycled materiaal. Consistente kwaliteit, batch na batch.

Volledige traceerbaarheid: elke batch is traceerbaar, van grondstof tot eindproduct. Materiaalcertificaten op aanvraag verkrijgbaar.

Precisiegieten: elke pakkingring wordt nauwkeurig gegoten of machinaal bewerkt met nauwe toleranties.

Installatierichtlijnen: gedetailleerde installatie-instructies en aandraaimomentspecificaties bij elke bestelling.

ISO-kwaliteitssysteem: productieprocessen volgen internationale kwaliteitsnormen.

FDA-kwaliteiten beschikbaar: FDA-conforme en USP-klasse VI-kwaliteiten voor toepassingen in de voedings- en farmaceutische sector.

Test Test Test Test

Veelgestelde vragen

Vraag: Wat is een PTFE-pakkingset en hoe werkt het?

A: Het is een stapel PTFE-ringen, bovenste adapter, V-vormige middelste ringen, onderste adapter, geïnstalleerd in een pakkingbus.

Wanneer de pakkingmoer wordt vastgedraaid, zetten de V-ringen radiaal uit tegen zowel de as als de behuizing. Systeemdruk activeert de afdichtingslippen verder, waardoor de afdichting strakker wordt naarmate de druk stijgt. Zelfbekrachtigend. Opnieuw vast te zetten als er slijtage optreedt.

V: Pakkingset vs. O-ring, wanneer moet ik wisselen?

A: Schakel over wanneer O-ringen blijven falen, op bewegende assen, onder drukschommelingen of in agressieve chemicaliën.

O-ringen zijn statisch, ze sluiten af in vaste groeven. Pakkingsets zijn dynamisch, verstelbaar, opnieuw vast te zetten en gebouwd voor bewegende delen.

Kostenvergelijking: O-ringen kosten vooraf minder. Maar als u ze elke drie maanden vervangt, bespaart één pakkingset die drie tot vijf jaar meegaat u een groot bedrag aan dollars aan onderdelen, arbeid en uitvaltijd.

Vraag: Wat zijn de limieten en de meest voorkomende installatiefout?

A: Temperatuur: -180°C tot +200°C (tot +315°C gemodificeerd).

Druk: tot 500 bar. Snelheid: < 5 m/s.

Meest voorkomende fout: te strak aandraaien van de pakkingbus. PTFE is zacht, overmatige compressie veroorzaakt koude vloei, vervormt ringen en veroorzaakt lekkage in plaats van afdichting. Gebruik een momentsleutel. Draai stapsgewijs vast.

Volg onze installatiehandleiding, die bij elke bestelling wordt meegeleverd.
