Met metaalgaas versterkte PTFE-pakking

Taifno is een betrouwbare fabrikant van met metaalgaas versterkte PTFE-pakkingen. Het SUS316-metaalgaas verbetert de structurele integriteit, voorkomt uitbarstingsfouten en filtert deeltjesverontreinigingen uit vloeistofsystemen, terwijl de pakking de inherente chemische weerstand, lage wrijving en brede temperatuurtolerantie van PTFE behoudt. Deze pakkingen zijn geschikt voor hogedrukleidingen, toepassingen met thermische cycli en industrieën die de omgang met schone media vereisen.

Stuur onderzoek

Productomschrijving

Met metaalgaas versterkte PTFE-pakkingen bieden superieure structurele sterkte vergeleken met standaard PTFE-pakkingen, met een drukweerstand tot 6,4 MPa (64 bar); beschikbare mesh-specificaties variëren van #40 tot #200 (SUS316-materiaal). Als professionele fabrikant biedt Taifno ook FDA-conforme modellen aan die geschikt zijn voor de voedingsmiddelen- en farmaceutische industrie.

Geef de flensafmetingen en maasspecificaties door, dan maken wij binnen 24 uur een offerte.

Metal Mesh Reinforced PTFE Gasket

Wat is een met metaalgaas versterkte PTFE-pakking?

Een met metaalgaas versterkte PTFE-pakking is een composiet afdichtingsonderdeel dat een PTFE-afdichtingselement combineert met een roestvrijstalen gaas (SUS316) dat in de pakkingstructuur is geïntegreerd. Het metalen gaas zorgt voor versterking, terwijl de PTFE chemische weerstand en afdichting biedt.

Twee primaire configuraties:

Versterkte pakking (structureel): Metaalgaas ingebed in het PTFE-lichaam om koude stroming te weerstaan, kruipontspanning te verminderen en uitbarsting onder hoge druk te voorkomen

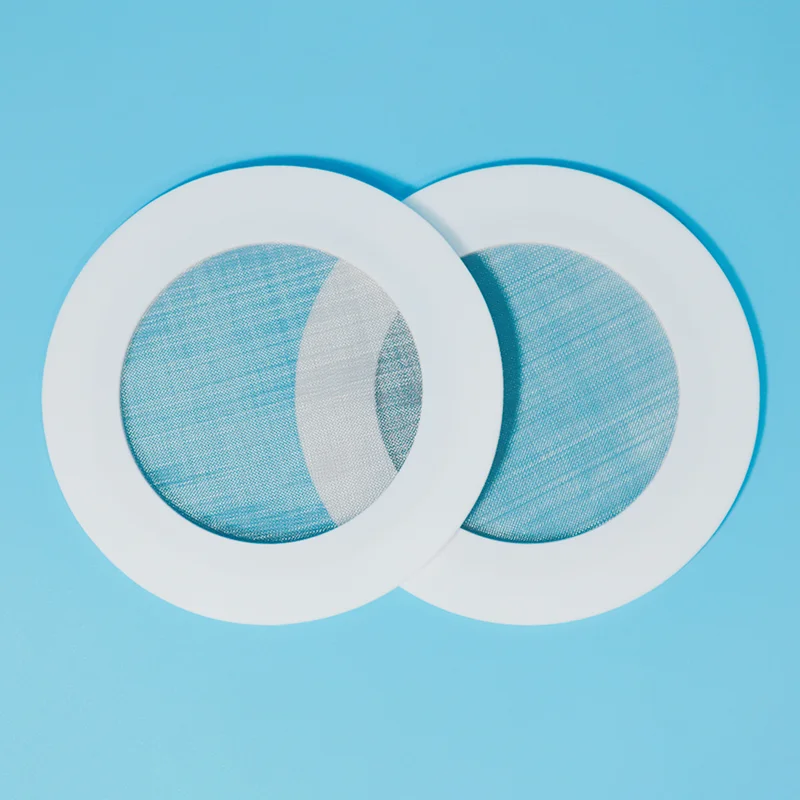

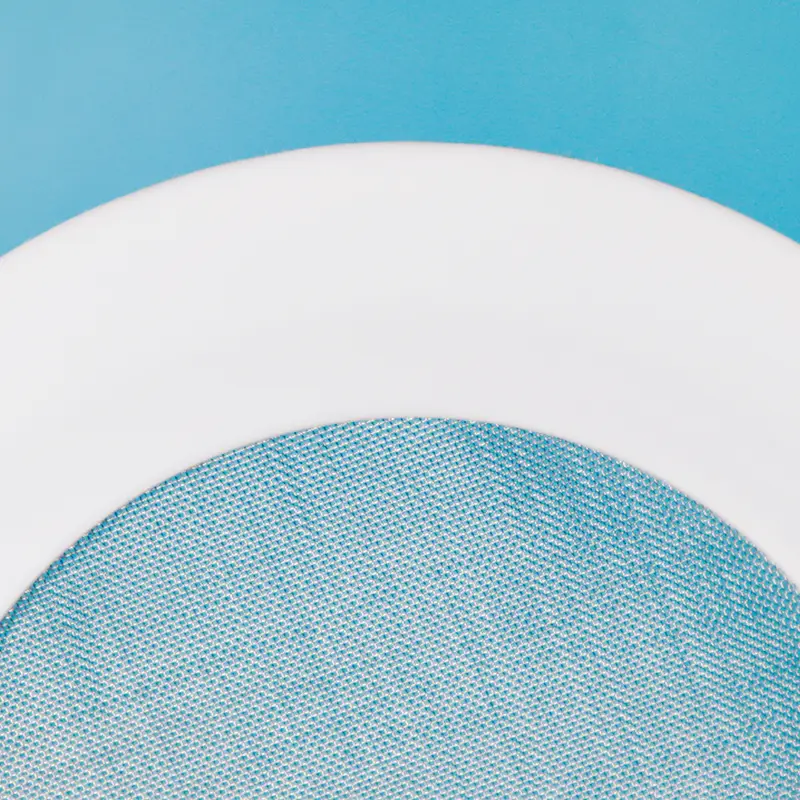

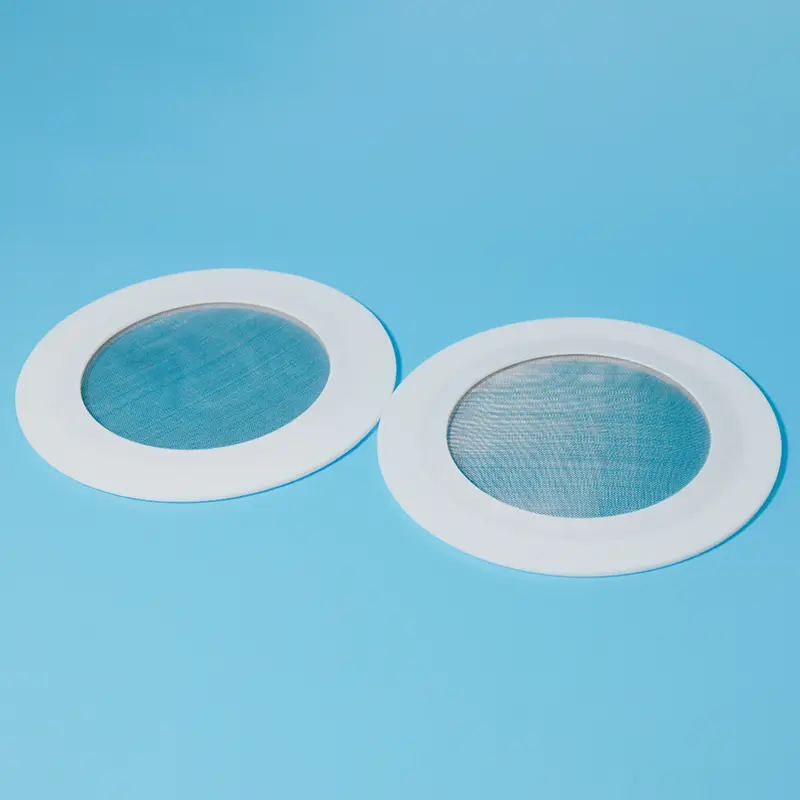

Zeefpakking (filter): Metaalgaas bedekt de boring en fungeert als een geïntegreerde zeef om deeltjes op te vangen terwijl de PTFE de flens afdicht

Hoe het werkt:

PTFE-behuizing: Biedt universele chemische bestendigheid (pH 0-14) en afdichting met lage wrijving

Metaalgaas (SUS316): Zorgt voor versterking, weerstand tegen uitbarstingen en filtratie

Homogene binding: PTFE wordt tijdens het sinteren rond het metaal gesmolten - geen lijm, geen delaminatie

Belangrijkste voordelen:

Versterkt ontwerp:vermindert kruip en koude stroming, handhaaft het boutkoppel langer

Bescherming tegen uitblazen:metalen versterking voorkomt pakkingextrusie onder hoge druk

Geïntegreerde filtratie:Vangt fijnstof op zonder aparte zeef

Afdichting met laag koppel:geschikt voor glasgevoerde, FRP- en gietijzeren flenzen

Brede chemische compatibiliteit:PTFE is geschikt voor pH 0-14, SUS316 mesh is geschikt voor de meeste media

FDA-conforme kwaliteiten beschikbaar:voedsel- en farmaceutische toepassingen

Veelzijdige mesh-opties:beschikbaar van #40 tot #200 mesh (SUS316)

Beperkingen waar u rekening mee moet houden:

Filtergaas vereist periodieke inspectie: verstopping kan drukval of schade veroorzaken

Niet voor continu zwaar filteren: gebruik een speciale zeef voor het laden van zware vaste stoffen

Vergelijkings- en selectiegids

Metal Mesh PTFE-pakking versus metalen mantel versus standaard PTFE

Functie	Metaalgaas PTFE	Met metaal ommantelde PTFE	Standaard PTFE
Kruipweerstand	★★★★☆ verbeterd	★★★★★ uitstekend	★★☆☆☆ arm
Bescherming tegen klapband	★★★★☆ Goed	★★★★★ uitstekend	★☆☆☆☆ arm
Filtratie	✅ Geïntegreerde zeefoptie	❌ Geen	❌ Geen
Chemische weerstand	★★★★★ pH-waarde 0-14	★★★★☆	★★★★★
Flensbescherming	★★★★☆ laag koppel	★★★☆☆	★★★☆☆
FDA-compatibel	✅ Ja	✅ Ja	✅ Ja
Kosten	$$	$$$	$
Beste voor	Filtratie + afdichting, kruipweerstand, laag koppel	Extreme druk, hoge temperatuur	Algemene chemische dienst

Snelle selectiegids

Als uw dienst...	Kiezen...	Waarom
De pijpleiding moet deeltjesverwijdering + afdichting hebben	Zeef pakking	Eén component, twee functies: lagere kosten, minder lekkages
Hoge druk, thermische cycli, risico op uitbarsting	Versterkte pakking	Metalen wapening is bestand tegen kruip en extrusie
Met glas beklede, FRP- of gietijzeren flenzen	Zeef of versterkt	Afdichting met lage klembelasting + metalen versteviging
Voedsel, drank of farmaceutica	FDA-conforme zeefpakking	PTFE + SUS316 — FDA-kwaliteiten beschikbaar
Chemische verwerking, sterke zuren	Versterkte pakking	pH 0-14 chemische bestendigheid + structurele sterkte

Selectiegids voor maaswijdten

Maaswijdte	Deeltjesgrootte	Beste voor
#40	Grof (ca. 420 µm)	Grote vaste stoffen, slurries, mijnbouwtoepassingen
#60	Medium (ca. 250 µm)	Algemene industriële filtratie
#100	Fijn (ca. 150 µm)	Chemische verwerking, matige filtratie
#150	Zeer fijn (ca. 100 µm)	Farmaceutische toepassingen met hoge zuiverheid
#200	Ultrafijn (ca. 74 µm)	Fijne chemische, zeer zuivere filtratie

Primaire toepassingen

Industrie	Sollicitatie	Waarom Metal Mesh PTFE-pakking
Chemische verwerking	Pijpleidingflenzen, reactoraansluitingen	Kruipweerstand + chemische resistentie + filtratiemogelijkheid
Olie en gas	Aardgasleidingen, meters	Geïntegreerde filtratie + afdichting + uitbarstingsbescherming
Eten en drinken	Sanitaire aansluitingen	FDA-conform PTFE + SUS316 gaas
Farmaceutisch	Steriele verwerking, toepassingen met hoge zuiverheid	Fijnmazig (#150-#200) + USP-conformiteit
Water en afvalwater	Gietijzer, FRP-flenzen	Afdichting met lage klembelasting + filtratie
Met glas beklede apparatuur	Met glas beklede flenzen	Afdichting met laag koppel + kruipweerstand

Factory Factory Factory Factory

Technische specificaties

Met metaalgaas versterkte PTFE-pakkingeigenschappen

Parameter	Waarde
Temperatuurbereik	-180°C tot +200°C (PTFE-limiet)
Drukbereik	Tot 6,4 MPa (64 bar)
Mesh-materiaal	SUS316 roestvrij staal
Mesh-opties	#40, #60, #100, #150, #200
Metaaldikte	0,20 mm typisch
Kleur	Wit/gebroken wit (PTFE) + zilver (mesh)
Materiaal	Maagdelijk PTFE + SUS316 roestvrijstalen gaas
FDA-compatibel	Ja – beschikbaar voor voeding/farmaceutica
Chemische compatibiliteit	pH 0-14 (PTFE), SUS316 kan de meeste media verwerken

Beschikbare maten

Maatbereik	Dikte (mm)	Mesh-opties
DN25 tot DN450	2,5 – 4,5	#40 – #200
Aangepaste formaten beschikbaar	Tot 3000+	Per specificatie
Tri-Clamp sanitair maten	1,0S – 2,0S	#40 – #200

Kwaliteitsborging

100% zuivere PTFE-hars — consistente kwaliteit, batch na batch

SUS316 roestvrijstalen gaas - corrosiebestendig, voedselveilig materiaal

Homogene binding: PTFE gefuseerd door gaasperforaties – geen delaminatie

FDA-conforme kwaliteiten beschikbaar: voor toepassingen in de voedingsmiddelen-, dranken- en farmaceutische sector

Volledige traceerbaarheid — materiaalcertificaten op aanvraag

Levertijd: standaardmaten op voorraad (24-48 uur); aangepaste formaten 7-15 dagen

Test Test Test Test

Casestudy

Bij een aardgasverzamelstation in Noordwest-China werkte een hogedrukpijpleiding van 15 MPa onder langdurige hoge druk, frequente drukschommelingen en complexe mediaomstandigheden. De originele spiraalgewonden pakkingen leden geleidelijk aan corrosie en verslechtering van de afdichting, veroorzaakt door voortdurende blootstelling aan corrosieve media en herhaalde drukcycli, waardoor potentiële lekkagerisico's ontstonden en de veilige werking van het pijpleidingsysteem werd aangetast.

Om deze uitdagingen het hoofd te bieden, werden als vervangingsoplossing PTFE-pakkingen geïnstalleerd, versterkt met 316L roestvrijstalen gaasinzetstukken. De PTFE-afdichtingslaag biedt uitstekende chemische bestendigheid, terwijl de 316L roestvrijstalen gaasversterking de mechanische sterkte, drukweerstand en afdichtingsstabiliteit op lange termijn verbetert.

Na vervanging heeft de pijpleiding ruim twee jaar onafgebroken onder wisselende drukomstandigheden gefunctioneerd, waardoor de betrouwbare afdichtingsprestaties zonder lekkage gedurende de gehele gebruiksperiode zijn gehandhaafd.

Veelgestelde vragen

Vraag: Wat is een met metaalgaas versterkte PTFE-pakking en wanneer moet ik deze gebruiken?

A: Een met metaalgaas versterkte PTFE-pakking (ook bekend als zeefpakking PTFE of versterkte PTFE-pakking) combineert de chemische bestendigheid van PTFE met roestvrijstalen gaasversterking of filtratie.

Gebruik de versterkte versie als u kruip- en uitbarstingsbescherming nodig heeft, bij hoge druk, thermische cycli of vacuümtoepassingen waarbij standaard PTFE zou vervormen.

Gebruik de zeefversie wanneer u deeltjes uit uw vloeistofstroom moet verwijderen terwijl u de flens afdicht, een aparte zeef overbodig maakt, lekpunten vermindert en de installatiekosten verlaagt.

Verkrijgbaar in maaswijdten van #40 tot #200 (SUS316) en FDA-conforme kwaliteiten.

Vraag: Welke maaswijdten zijn beschikbaar en hoe kies ik de juiste?

A: PTFE-pakkingen met metalen gaas zijn doorgaans verkrijgbaar in maaswijdte nr. 40, nr. 60, nr. 100, nr. 150 en nr. 200 (roestvrij staal SUS316).

Selectiegids:

#40 (grof): grote vaste stoffen, slurries, mijnbouw.

#60 (gemiddeld): algemene industriële filtratie.

#100 (fijn): chemische verwerking, matige filtratie.

#150-#200 (zeer fijn): farmaceutische, zeer zuivere, voedingstoepassingen.

Hogere mesh zorgt voor een fijnere filtratie maar een hogere drukval. Gebruik voor het laden van zware vaste stoffen een speciale zeef; het pakkinggaas is bedoeld voor het verwijderen van lichte tot matige deeltjes.

Hulp nodig bij het selecteren van het juiste gaas? Neem contact met ons op met uw media, temperatuur, druk en deeltjesgrootte.

Vraag: Wat zijn de grenzen – en de meest voorkomende fouten?

A: Temperatuur: -180°C tot +200°C continu gebruik.

Druk: Tot 6,4 MPa (64 bar), afhankelijk van dikte en uitvoering.

Chemisch: PTFE pH 0-14 — SUS316-gaas kan de meeste zuren, logen en oplosmiddelen verwerken.

Drie veel voorkomende fouten:

(1) Gebruik een zeefpakking voor het laden van zware vaste stoffen, verstoppingen van het gaas, opbouw van druk en de pakking kan defect raken. Gebruik een speciale zeef voor zware vaste stoffen.

(2) Het kiezen van de verkeerde maaswijdte: te fijn veroorzaakt drukval; te grof laat deeltjes door.

(3) Het negeren van periodieke inspecties: filters kunnen na verloop van tijd losraken of beschadigd raken; regelmatig inspecteren.
