Als professionele fabrikant en leverancier vanPTFE-producten, Taifnobiedt gemodificeerde PTFE-buizen en -staven aan; Door versterkende vulstoffen te gebruiken, verbeteren deze producten de mechanische sterkte, slijtvastheid en thermische eigenschappen aanzienlijk in vergelijking met standaard PTFE.
Gemodificeerde PTFE-buizen en -staven worden ontworpen door versterkende vulstoffen, zoals koolstofvezel, glasvezel, grafiet, MoS₂, brons of PPL, toe te voegen aan PTFE-hars tijdens het compounderen. Deze vulstoffen verbeteren de mechanische eigenschappen aanzienlijk, terwijl de universele chemische bestendigheid en lage wrijvingseigenschappen van PTFE behouden blijven.
De upgrade op basis van nieuw PTFE:
|
Eigendom |
Maagdelijke PTFE |
Gemodificeerde PTFE |
Klantwaarde |
|
Kruipweerstand |
★★☆☆☆ Slecht |
★★★★☆ Aanzienlijk verbeterd |
Behoudt de maatvastheid onder druk, minder lekkages |
|
Slijtvastheid |
★★☆☆☆ Arm |
★★★★★ Versterkt |
3-5x langere levensduur in schurende omstandigheden |
|
Mechanische sterkte |
★★★☆☆ Gematigd |
★★★★☆ Toegenomen |
Geschikt voor hogere belastingen en drukken |
|
Temperatuurbereik |
-180°C tot +200°C |
-180°C tot +260°C |
Mogelijkheid voor hoge temperaturen |
Zuiver PTFE is zacht en gevoelig voor koude vloei (kruip) onder langdurige belasting, wat leidt tot vervorming en lekkage
Vulstoffen zorgen voor structurele versterking, verminderen kruip en verbeteren de maatvastheid
Verschillende vulstoffen richten zich op verschillende prestatie-eisen, slijtvastheid, thermische geleidbaarheid of smering
De bedrijfstemperatuur kan worden verhoogd van +200°C tot +330°C met bepaalde vulstoffen (zoals PPL-gevulde soorten)
Gemodificeerde PTFE-buis (hol): Verkrijgbaar in diverse diameters en wanddiktes, geëxtrudeerd of gegoten
Gemodificeerde PTFE-staaf (massief): Verkrijgbaar in geëxtrudeerde staven (tot 1000 mm+ lengte) en gegoten staven (tot 600 mm+ diameter)
Gevulde PTFE-compounds: Glasgevuld, koolstofgevuld, grafietgevuld, MoS₂-gevuld, bronsgevuld, PPL-gevuld
Gemodificeerde PTFE-verbindingen zijn verkrijgbaar met een breed scala aan vulstoffen, elk ontworpen voor specifieke prestatie-eisen:
|
Vullerkwaliteit |
Inhoud |
Belangrijkste voordeel |
Beste voor |
Chemische limiet |
Kleur |
|

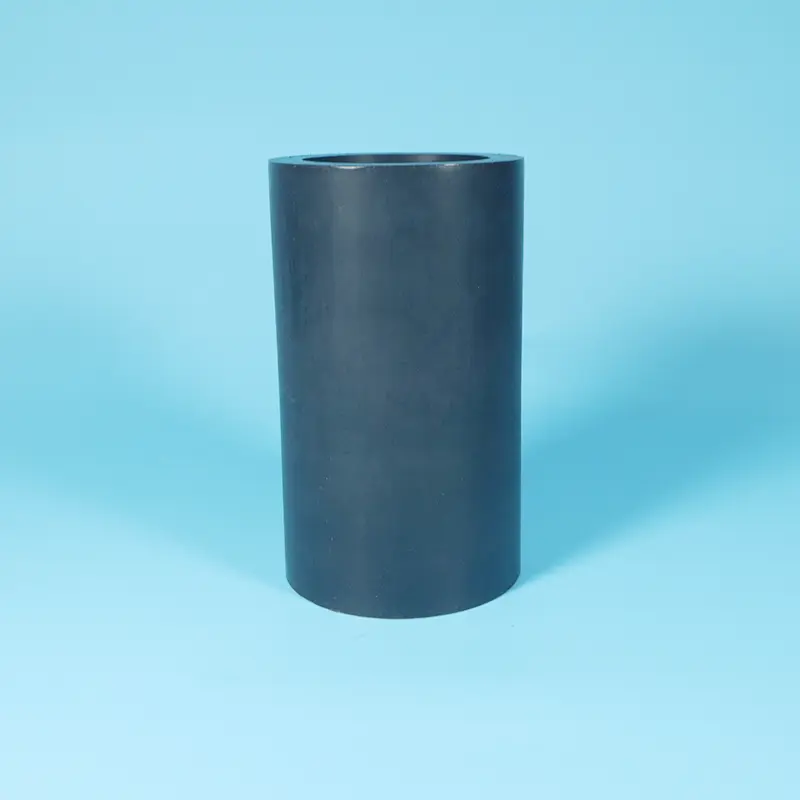

Met koolstof gevuld |
15-35% |
Thermische geleidbaarheid, lage wrijving, antistatisch |
Hoge snelheid, warmteafvoer, drooglopen |
Niet voor sterke oxidatiemiddelen |
Zwart |
|
Glas gevuld |
15-25% |
3-5x slijtvastheid, verhoogde sterkte, verminderde kruip |
Schurende media, hoge belasting, klepzittingen |
Niet voor HF of sterke alkaliën |
Gebroken wit/grijs |
|
Met grafiet gevuld |
15-25% |
Verminderde wrijving, thermische geleidbaarheid |
Lagers, dynamische afdichtingen, glijtoepassingen |
Niet voor sterke oxidatiemiddelen |
Zwart |
|
MoS₂-gevuld |
Tot 5% |
Verbeterde smering, lage wrijving |
Kleverige media, werking met laag koppel |
Niet voor oxiderende zuren |
Donkergrijs |
|

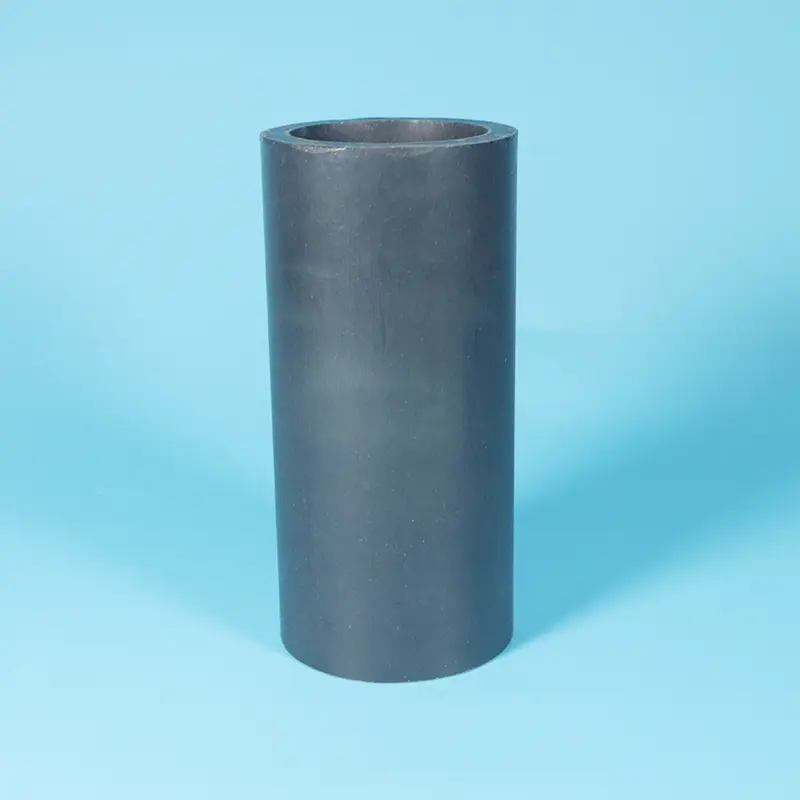

Brons gevuld |
40-60% |
Hoogste sterkte en slijtvastheid |
Extreme druk, zware belasting, ernstige slijtage |
Niet voor zuren of zout water |
Grijsbruin |
|
PPL-gevuld (polyfenyleen) |
— |
Bestand tegen hoge temperaturen (tot +330°C) |
Toepassingen bij hoge temperaturen boven +260°C |
— |
Donkerbruin/zwart |

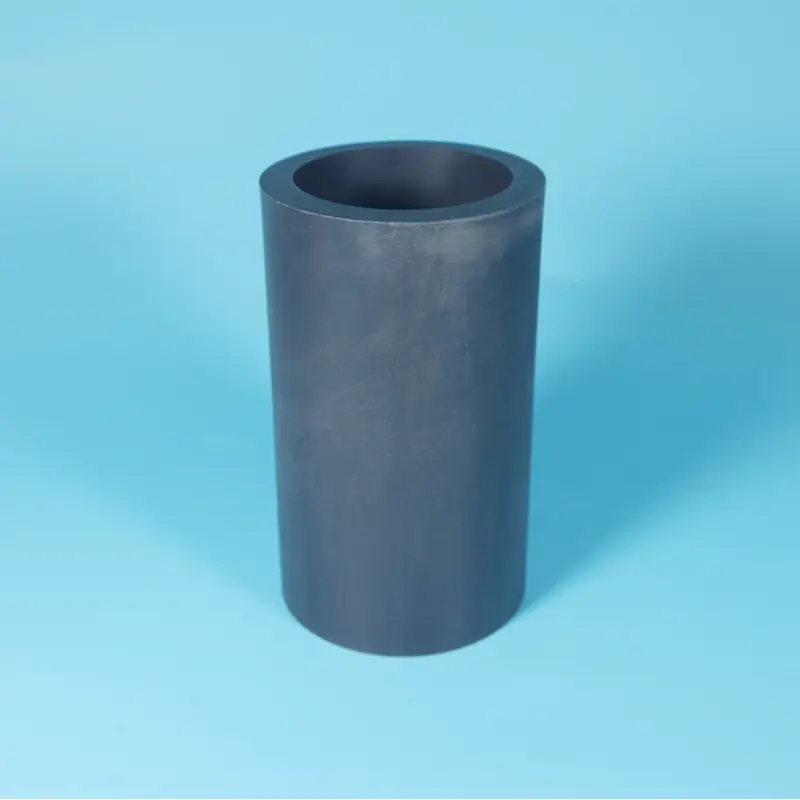

PPL (polyfenyleen) gemodificeerd PTFE: PPL is een hittebestendig polymeer op aromatische polyesterbasis met een ontledingstemperatuur van 530°C en langdurige dienst tot 300-315°C. Met PPL gevulde PTFE-compounds kunnen werken bij temperaturen waarbij standaard PTFE zacht wordt en vervormt.
|
Eigendom |
Zuiver PTFE |
Glas gevuld |
Met koolstof gevuld |
Brons gevuld |
PPL-gevuld |
|
Temperatuurbereik |
-180°C tot +200°C |
-180°C tot +220°C |
-180°C tot +220°C |
-180°C tot +230°C |
-190°C tot +260°C |
|
Kruipweerstand |
★★☆☆☆ |
★★★★☆ |
★★★★☆ |
★★★★★ |
★★★★☆ |
|
Slijtvastheid |
★★☆☆☆ |
★★★★★ |
★★★★☆ |
★★★★★ |
★★★★☆ |
|
Thermische geleidbaarheid |
★★☆☆☆ |
★★★☆☆ |
★★★★★ |
★★★★☆ |
★★★☆☆ |
|
Wrijving |
★★★★★ |
★★★★☆ |
★★★★☆ |
★★★☆☆ |
★★★★☆ |
|
Chemische weerstand |
pH-waarde 0-14 |
pH 0-14 (niet voor HF/alkali) |
pH 0-14 (niet voor oxidatiemiddelen) |
pH 0-14 (niet voor zuren/zout) |
pH-waarde 0-14 |
|
Eigendom |
Typische waarde |
Bron |
|
Temperatuurbereik (koolstof/glas/brons) |
-180°C tot +200°C (langdurig) |
|
|
Temperatuurbereik (PPL-gevuld) |
-190°C tot +260°C |
|
|
Drukclassificatie |
Tot 8,0 MPa |
|
|
Dikte |
2,2-3,5 g/cm³ (varieert per vulmiddel) |
— |
|
Treksterkte |
18-40 MPa (hoger dan nieuw PTFE) |
|
|
Verlenging |
Gereduceerd in vergelijking met nieuw PTFE |
— |
|
Proces |
Beste voor |
Diameterbereik |
Belangrijkste kenmerken |
|
Geëxtrudeerde staaf/buis |
Uniforme secties, lange lengtes |
Stang: tot 100 mm; Buis: divers |
Consistente diameter, tot 1000 mm+ lengte |
|
Gegoten staaf/buis |
Grote diameters, aangepaste formaten |
Stang: tot 600 mm+; Buis: tot 600 mm+ |
Aangepaste diameters, dikke muren |
|
Compressiegieten |
Complexe vormen, gevulde verbindingen |
Verscheidene |
Uniforme vulstofdispersie, hoge dichtheid |
Gemodificeerde PTFE-verbindingen worden geproduceerd door vulstoffen te mengen met PTFE-hars en vervolgens te vormen of te extruderen
Geëxtrudeerde staven zijn verkrijgbaar in lengtes tot 1000 mm+
Gevormde staven en buizen kunnen worden geproduceerd in diameters tot 600 mm+, afhankelijk van het type vulmiddel
Gemodificeerde PTFE-producten vertonen aanzienlijk verbeterde mechanische eigenschappen ten opzichte van pure PTFE
|
Industrie |
Sollicitatie |
Aanbevolen cijfer |
|
Chemische verwerking |
Klepzittingen, pomponderdelen, leidingvoeringen, schurende en corrosieve media |
Met glas gevuld of met koolstof gevuld |
|
Werktuigbouwkunde |
Lagers, bussen, slijtstrips, glijdende componenten |
Met brons gevuld of met grafiet gevuld |
|
Service bij hoge temperaturen |
Afdichtingen, klepcomponenten, toepassingen boven +260°C |
PPL-gevuld |
|
Elektriciteit en elektronica |
Isolatieonderdelen, connectoren, hoogfrequente componenten |
Met koolstof gevuld (antistatisch) |
|
Olie en gas |
Klepzittingen, afdichtingen, zuigerveren, hoge druk, H₂S |
Met glas gevuld of met koolstof gevuld |
|
Halfgeleider |
Hoogzuivere chemische distributie |
Met koolstof gevuld (geleidend) |
|
Hogesnelheidsmachines |
Bussen, lagers, warmteafvoer vereist |
Met koolstof gevuld of met grafiet gevuld |
Corrosieve vloeistoftransportleidingen die een hogere mechanische sterkte vereisen
Chemische injectieleidingen in olie en gas
Gewikkelde slang voor flexibele verbinding
Zware buisvoeringen voor schurende media
Vloeistofbehandelingssystemen voor hoge temperaturen (PPL-gevuld)
Klepzittingen (kogelkraan, vlinderklep, plugklep): glasgevuld voor slijtvastheid
Zuigerveren en steunringen: koolstofgevuld voor lage wrijving
Lagers en bussen: bronsgevuld voor extreme druk; met grafiet gevuld voor lage wrijving
Op maat gemaakte onderdelen: elke vorm die verbeterde mechanische eigenschappen vereist
Compressorringen en geleidingsringen: met koolstof gevuld voor warmteafvoer
Afdichtingen en componenten voor hoge temperaturen: PPL-gevuld
|
Functie |
Zuiver PTFE |
Gemodificeerde PTFE |
Waarom upgraden |
|
Mechanische sterkte |
Lager |
Hoger |
Kan hogere drukken en belastingen aan |
|
Kruipweerstand |
Slechte, koude stroming onder belasting |
Aanzienlijk verbeterd |
Behoudt dimensionale stabiliteit in de loop van de tijd |
|
Slijtvastheid |
Laag |
Verbeterde, 3-5x langere levensduur |
Langere levensduur onder schurende omstandigheden |
|
Temperatuurmogelijkheden |
Tot +200°C |
Tot +260°C (PPL-gevuld) |
Uitgebreide service bij hoge temperaturen |
|
Thermische geleidbaarheid |
Laag |
Verbeterd (koolstof/grafiet) |
Betere warmteafvoer |
|
Chemische weerstand |
pH-waarde 0-14 |
pH 0-14 (afhankelijk van vulmiddel) |
Enkele chemische beperkingen op basis van vulmiddel |
|
Wrijving |
Laagste |
Iets hoger (varieert per vulmiddel) |
Nog zelfsmerend |
|
Kosten |
$ |
$$-$$$ |
Hogere prestaties rechtvaardigen hogere kosten |
|
Als uw aanvraag is... |
Kiezen... |
Waarom |
|
Hoge temperatuur (+260°C tot +330°C) |
PPL-gevuld |
Uitgebreide temperatuurmogelijkheden |
|
Schurende media, hoge slijtage |
Glas gevuld |
3-5x langere levensduur in schuurmiddelen |
|
Hoge snelheid, warmteafvoer |
Met koolstof gevuld |
Thermische geleidbaarheid + lage wrijving |
|
Extreme druk, zware belasting |
Brons gevuld |
Hoogste sterkte en slijtvastheid |
|
Kleverige media, laag koppel |
MoS₂-gevuld |
Verbeterde smering |
|
Algemene veeleisende service |
Glas of koolstof gevuld |
Brede prestatieverbetering |
|
Hoge zuiverheid, FDA-toepassingen |
Zuiver PTFE |
Geen vulstoffen om de chemische resistentie te beperken |
|
Parameter |
Waarde |
Bron |
|
Temperatuurbereik (koolstof/glas/brons) |
-180°C tot +200°C (langdurig) |
|
|
Temperatuurbereik (PPL-gevuld) |
-190°C tot +260°C |
|
|
Drukclassificatie |
Tot 8,0 MPa |
|
|
Beschikbare diameters |
1 mm tot 600 mm+ |
— |
|
Standaard lengtes |
1000 mm (geëxtrudeerd), 100-600 mm (gegoten) |
— |
|
Wanddikte |
0,1 mm tot 50 mm (afhankelijk van diameter) |
— |
|
Materiaal |
PTFE + vulstof (Glas/Koolstof/Grafiet/Brons/MoS₂/PPL) |
— |
|
Kleur |
Varieert per vulmiddel (zwart, grijs, gebroken wit, grijsbruin) |
— |
|
Parameter |
Waarde |
Bron |
|
Temperatuurbereik (koolstof/glas/brons) |
-180°C tot +200°C (langdurig) |
|
|
Temperatuurbereik (PPL-gevuld) |
-190°C tot +260°C |
|
|
Beschikbare diameters |
1 mm tot 600 mm+ |
— |
|
Standaard lengtes |
1000 mm+ (geëxtrudeerd), 100-600 mm (gegoten) |
— |
|
Diametertolerantie |
±0,05 mm (precisie); ±0,3 mm tot ±1,0 mm (standaard) |
— |
|
Materiaal |
PTFE + vulstof (Glas/Koolstof/Grafiet/Brons/MoS₂/PPL) |
— |
|
Kleur |
Varieert per vulmiddel |
— |
100% maagdelijke PTFE-hars:geen maalgoed, geen gerecycled materiaal. Consistente kwaliteit, batch na batch
Premium vulstoffen:Hoogwaardige glas-, koolstof-, grafiet-, brons-, MoS₂- en PPL-vulstoffen van gecertificeerde leveranciers
Uniforme vulstofdispersie:Geavanceerde compounding zorgt voor consistente eigenschappen
Precisieproductie:Geavanceerde extrusie- en vormprocessen voor consistente afmetingen
Volledige traceerbaarheid:Elke batch is traceerbaar van grondstof tot eindproduct. Materiaalcertificaten op aanvraag verkrijgbaar
Aangepaste formaten:Aangepaste diameters, lengtes en vulmengsels zijn op aanvraag verkrijgbaar
Doorlooptijd:Standaard maten op voorraad (24-48 uur); aangepaste formaten 5-15 dagen, afhankelijk van complexiteit en hoeveelheid
A: Upgrade naar gemodificeerd PTFE wanneer zuiver PTFE faalt onder hoge druk, schurende media of thermische cycli of wanneer kruipvervorming lekkage veroorzaakt.
Zuiver PTFE werkt goed voor schone chemicaliën, gladde flenzen, lage druk (<30 bar) en FDA-toepassingen.
Gemodificeerd PTFE biedt een 3-5x langere levensduur bij veeleisende toepassingen, hogere initiële kosten en lagere totale kosten.
Snelle regel:
Alleen chemische bestendigheid nodig → Zuiver PTFE.
Chemische resistentie + mechanische sterkte nodig → Gemodificeerd PTFE.
A:Met koolstof gevuld: Beste voor hoge snelheid, warmteafvoer, antistatische toepassingen, thermische geleidbaarheid en lage wrijving.
Glas gevuld: Beste voor schurende media, hoge belasting en klepzittingen, slijtvastheid en sterkte.
Brons gevuld: Beste voor extreme druk, zware belasting en ernstige slijtage; hoogste sterkte en slijtvastheid.
PPL-gevuld: Beste voor toepassingen bij hoge temperaturen boven +260°C, verlengt de levensduur tot +330°C.
Snelle regel:
Warmte/snelheid → Koolstof.
Schuurmiddelen → Glas.
Extreme belasting → Brons.
Hoge temperatuur → PPL.
A:Temperatuur: Koolstof/glas/bronskwaliteiten zijn -180°C tot +200°C. PPL-kwaliteiten zijn -190°C tot +330°C.
Druk: Tot 8,0 MPa.
Chemisch: pH 0-14, maar vulstoffen hebben specifieke limieten:
Glasgevuld: niet voor HF of sterke alkaliën.
Met koolstof gevuld: niet voor sterke oxidatiemiddelen.
Bronsgevuld: niet voor zuren of zout water.
Drie veel voorkomende fouten:
(1) Gebruik de verkeerde vulstof voor uw media: controleer de chemische compatibiliteit vóór selectie.
(2) Overschrijding van temperatuurlimieten: vulstoffen verlengen de PTFE-matrix niet voorbij zijn limieten; PPL verlengt de algehele prestatie van de compound.
(3) Dezelfde flexibiliteit verwachten als puur PTFE: gemodificeerd PTFE is stijver en minder flexibel. Ontwerp dienovereenkomstig.
