Op maat gemaakte PTFE-onderdelen

Met meer dan 20 jaar ervaring in de sector beschikt Taifno over uitgebreide mogelijkheden op het gebied van R&D, maatwerk en productie, en biedt het een breed scala aan op maat bewerkte PTFE-onderdelen. We maken gebruik van precisiebewerking of compressiegieten om aan uw exacte specificaties te voldoen, geschikt voor elke vorm, maat of kwaliteit, en verzorgen alles, van prototypeontwikkeling tot massaproductie.

Stuur onderzoek

Productomschrijving

Taifno is een gespecialiseerde fabrikant die op maat bewerkte PTFE-onderdelen aanbiedt. Ons deskundige team produceert componenten op basis van uw CAD-tekeningen, PDF-bestanden of zelfs handgetekende schetsen. We werken met een breed scala aan materialen, waaronder nieuw PTFE en verschillende gevulde kwaliteiten (zoals glasvezel, koolstofvezel, molybdeendisulfide, brons, PEEK, enz.), elk ontworpen om aan specifieke prestatie-eisen te voldoen.

Vraag vandaag nog een offerte aan; we zullen binnen 24 uur reageren om oplossingen en prijzen te bespreken en gratis monsters te verstrekken.

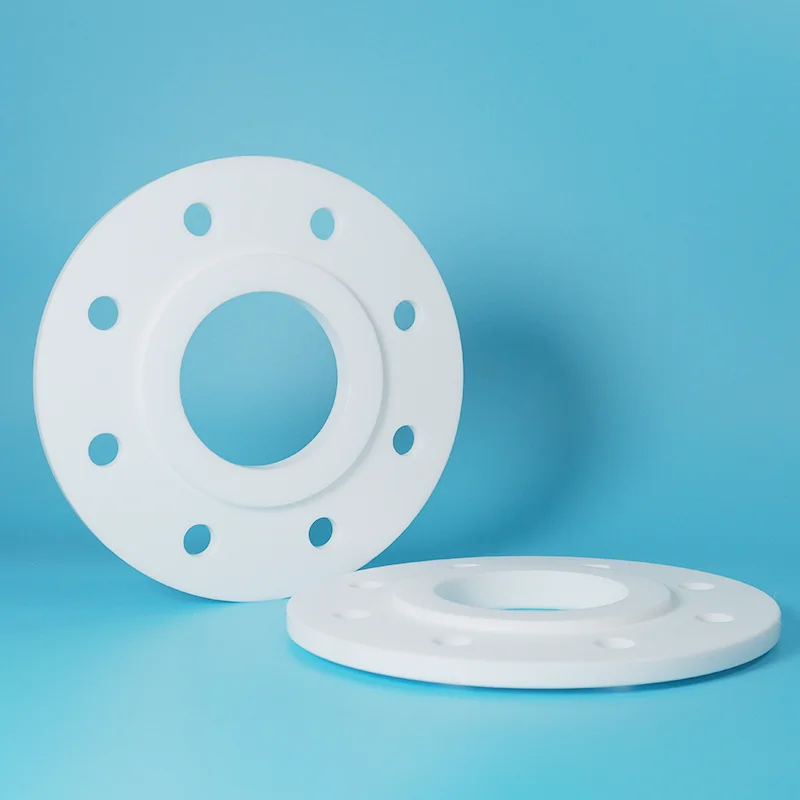

Custom Machined PTFE Parts

Wat zijn op maat gemaakte PTFE-onderdelen?

Op maat gemaakte PTFE-onderdelen zijn nauwkeurig bewerkte of gegoten componenten die zijn vervaardigd uit PTFE-hars volgens uw exacte specificaties, en niet volgens een kant-en-klare standaard. U hebt ze nodig als standaardmaten niet passen, uw flens niet-standaard is of uw toepassing een specifieke vorm, tolerantie of materiaalkwaliteit vereist.

Voorbeelden: Aangepaste pakkingen, klepzittingen, zuigerveren, lagerkussens, balgen, isolatoren, elke vorm die u maar kunt tekenen, kunnen we maken van PTFE.

Belangrijkste materiaaleigenschappen:

Chemische inertie: Bestand tegen vrijwel alle chemicaliën, zuren, logen, oplosmiddelen en koolwaterstoffen

Temperatuurbereik: Continu gebruik van -180°C tot +200°C (kortstondig tot +300°C)

Laagste wrijving: coëfficiënt zo laag als 0,04, de laagste van alle vaste materialen

Antikleefoppervlak: Voorkomt adhesie en opbouw van media, eenvoudige reiniging

Elektrische isolatie: Uitstekende diëlektrische eigenschappen

FDA-conformiteit: Beschikbaar in voedselveilige en biocompatibele kwaliteiten

Productieprocessen

Aangepaste PTFE-onderdelen kunnen worden vervaardigd via twee primaire processen:

Proces	Beste voor	Belangrijkste kenmerken
CNC-bewerking	Complexe geometrieën, nauwe toleranties, prototypes, kleine tot middelgrote batches	Bereikt ±0,02 mm, 5-assige mogelijkheden, complexe contouren
Compressiegieten	Onderdelen met grote diameter, productie in grote volumes, eenvoudige vormen	Onderdelen tot 3300 mm diameter, hoge dichtheid, geen holtes

Waarom kiezen voor aangepaste PTFE-onderdelen

Het probleem: standaardonderdelen passen niet

Probleem	Waarom het gebeurt	De werkelijke kosten
Het past niet	Standaardmaten passen zelden bij uw uitrusting	Lekkages, voortijdige uitval, herbewerking — 3-5x de kosten van een op maat gemaakt onderdeel
Verkeerde materiaalkwaliteit	Eén cijfer voor alles – niet geoptimaliseerd voor uw media	Korte levensduur, frequente vervangingen – 5-10x kosten over 3 jaar
Slechte prestaties	Generiek ontwerp — niet ontworpen voor uw toepassing	Productiestilstand, veiligheidsrisico's: de kosten van aangepaste onderdelen worden gemakkelijk overschreden
Extra kosten	Pas standaardonderdelen aan — of herontwerp uw systeem	Engineeringtijd, vertragingen bij de productie – $ 500+ per wijziging

Vergelijking: aangepaste PTFE versus standaard versus aangepast

Vergelijking van kosten en prestaties

Functie	Standaard PTFE	Gewijzigde standaard	Aangepaste PTFE
Fit	Compromis – past misschien niet	Past na aanpassing	Perfect — gebouwd volgens uw specificaties
Installatie	Mogelijk is nabewerking vereist	Arbeidsintensief	Eenvoudig – directe pasvorm
Levensduur	Kort — niet geoptimaliseerd	Matig – verbetering beperkt	Lang — ontworpen voor uw toepassing
Totale kosten (3 jaar)	Hoog — frequente vervangingen + uitvaltijd + herbewerking	Hoog — aanpassingen + vervangingen + downtime	Laagste — één deel, geen problemen
Doorlooptijd	Onmiddellijk	3-5 dagen + werk	5-7 dagen prototype

Belangrijkste inzicht: Een standaard PTFE-onderdeel kost misschien $ 50. Een op maat gemaakt PTFE-onderdeel kost misschien $ 200. Maar als het standaardonderdeel elke 3 maanden kapot gaat en het maatwerkonderdeel 3 jaar meegaat, bespaart het maatwerkonderdeel je het eerste jaar geld.

Downtime, arbeid en herbewerking toevoegen? Maatwerk wint elke keer.

Toepassingen

Primaire industrieën

Industrie	Sollicitatie	Aanbevolen cijfer
Chemische verwerking	Klepzittingen, pomponderdelen, reactorvoeringen, buisfittingen	Glasgevuld of TFM™ gemodificeerd
Lucht- en ruimtevaart	Afdichtingen, lagers, draadisolatie - lichtgewicht, breed temperatuurbereik	Maagdelijke PTFE, FEP, PEEK
Halfgeleider	Waferdragers, chemische behandeling, ultrazuivere onderdelen - hoge zuiverheid, cleanroom	Zeer zuiver zuiver PTFE, PFA
Medisch en farmaceutisch	Chirurgische instrumenten, productielijnen voor geneesmiddelen - biocompatibel, FDA-conform	Maagdelijke PTFE-, FDA/USP-kwaliteiten
Olie en gas	Klepcomponenten, putmondapparatuur, pijpleidingafdichtingen	Glasgevuld of koolstofgevuld PTFE
Eten en drinken	Transportonderdelen, FDA-conforme afdichtingen, vulapparatuur	Maagdelijk PTFE (FDA-conform)
Industriële machines	Bussen, lagers, slijtdelen, geleidingsringen	Koolstofgevuld of bronsgevuld PTFE

Typische aangepaste onderdelen

Afdichtingen en pakkingen: elke vorm, elk formaat, aangepaste geometrieën

Bussen en lagers: glijlagers, drukringen, flensbussen

Klepcomponenten: klepzittingen, pluggen, kogels, membranen

Elektrische isolatoren: afstandhouders, afstandhouders, connectorlichamen

Zuigerveren: compressorringen, geleidingsringen, slijtbanden

Laboratoriumbenodigdheden: bekerglazen, reageerbuisjes, trechters, smeltkroezen, aangepaste afmetingen

Complexe componenten: onderdelen met meerdere functies, elke vorm die u kunt tekenen

Opties voor materiaalkwaliteit

Cijfer	Beste voor	Belangrijkste voordeel	Chemische limiet	Kosten
Maagdelijke PTFE	Schone chemicaliën, FDA, lage wrijving, algemene service	Universele chemische bestendigheid, laagste wrijving, FDA-conform	Zacht - lagere slijtvastheid	$
Glasgevuld PTFE	Schurende media, hoge belasting, slurries	3-5x langere levensduur in schuurmiddelen, sterkte	Niet voor HF of sterke alkaliën	$$
Koolstofgevuld PTFE	Hoge snelheid, warmteafvoer, drooglopen	Thermische geleidbaarheid, lage wrijving, antistatisch	Niet voor sterke oxidatiemiddelen	$$
MoS₂-gevuld PTFE	Kleverige media, laag koppel, smerend vermogen	Verbeterde smering, vermindert wrijving verder	Niet voor oxiderende zuren	$$
Bronsgevuld PTFE	Extreme druk, zware belasting, ernstige slijtage	Hoogste sterkte en slijtvastheid	Niet voor zuren of zout water	$$$
KIJKJE	Extreme temperaturen, hoge belasting, straling	Hoogste sterkte, slijtvastheid — tot +250°C	Zeer hoge kosten, beperkte chemische compatibiliteit	$$$$

Snelle selectiegids

Als uw dienst...	Kiezen...
Schone chemicaliën, FDA, lage druk	Maagdelijke PTFE
Schurende media, slurries, hoge slijtage	Glasgevuld PTFE
Hoge snelheid, warmteafvoer, antistatisch	Met koolstof gevuld PTFE
Kleverige media, laag koppel, verbeterde smering	MoS₂-gevuld PTFE
Extreme druk, zware belasting, ernstige slijtage	Bronsgevuld PTFE
Extreme temperaturen, straling, hoge precisie	KIJKJE
Weet je het niet zeker? Stuur ons uw media, temperatuur, druk	Wij raden aan

Toepassingen in de echte wereld

Casestudy 1: Aangepaste klepzitting – 6x langere levensduur

Uitdaging: Een chemische fabriek had een afwijkend formaat kogelkraan. Standaard PTFE klepzittingen pasten niet. De fabriek wijzigde de standaardstoelen ter plaatse, wat tijdrovend en duur was en de afdichtingsprestaties in gevaar brachten. Lekkage vond elke 3-4 maanden plaats.

Oplossing: Op maat gemaakte PTFE-klepzittingen met exacte klepafmetingen. Glasgevulde kwaliteit voor slijtvastheid in schurende media.

Resultaat: Perfecte pasvorm. Geen wijzigingen nodig. Stoelen gingen ruim twee jaar mee, zes keer langer dan aangepaste standaardstoelen. Een eliminatie van $8.000/jaar aan aanpassingskosten en downtime.

Casestudy 2: Complexe PTFE-component – nauwe toleranties bereikt

Uitdaging: Een fabrikant van halfgeleiderapparatuur had een complexe PTFE-component nodig met een tolerantie van ±0,02 mm, meerdere functies en ultrahoge zuiverheid voor gebruik in cleanrooms. Standaard PTFE kon niet voldoen aan de maatnauwkeurigheid.

Oplossing: Precisie CNC-bewerking met een temperatuurgecontroleerde faciliteit (68-72°F) om de maatvastheid te behouden. Spanningsarm gloeien toegepast om koude stroming te voorkomen. Maagdelijk hoogzuiver PTFE met volledige traceerbaarheid.

Resultaat: Complexe geometrie bereikt binnen de toleranties. Geen besmetting bij validatie van cleanrooms. Meerdere nabestellingen geplaatst.

Casestudy 3: Aangepaste pakking met grote diameter – geen naad, geen lek

Uitdaging: Een chemische fabriek had een PTFE-pakking nodig voor een glasgevoerde flens met een diameter van 2000 mm. Standaardpakkingen zijn niet beschikbaar in deze maat. Op maat gesneden pakkingen uit plaat waren te duur en hadden zwakke naden.

Oplossing: Door compressie gegoten, op maat gemaakte PTFE-pakking met een exacte diameter van 2000 mm, geoptimaliseerde dikte voor met glas beklede flensbescherming.

Resultaat: gegoten constructie uit één stuk - geen naden. Perfecte pasvorm. Geen schade aan de met glas beklede flens. De pakking werkte achttien maanden lang lekvrij.

Opmerking: De daadwerkelijke resultaten variëren afhankelijk van de toepassingsomstandigheden. Neem contact met ons op voor toepassingsspecifieke aanbevelingen.

Factory Factory Factory Factory

Technische specificaties

PTFE-materiaaleigenschappen

Eigendom	Waarde	Testmethode
Dikte	2,15-2,20 g/cm³	ASTM D792
Treksterkte	20-35 MPa	ASTM D638
Verlenging bij breuk	250-500%	ASTM D638
Wrijvingscoëfficiënt	0,04-0,20	ASTM D1894
Hardheid	Kust D 55-65	ASTM D2240
Wateropname	<0,01%	ASTM D570
Continue bedrijfstemperatuur	-180°C tot +200°C	ASTM D746
Bedrijfstemperatuur op korte termijn	Tot +300°C	—
Chemische weerstand	pH 0-14 (behalve gesmolten alkalimetalen, fluorverbindingen)	—
Diëlektrische sterkte	15-50 kV/mm	ASTM D149

Dimensionale mogelijkheden

Parameter	Vermogen
Bewerkte onderdelen - CNC draaien	Tot 600 mm diameter x 1200 mm lengte
Bewerkte onderdelen - CNC-frezen	Tot 600×400×300mm
Gegoten onderdelen — Compressiegieten	Diameter tot 3300 mm
Minimale wanddikte	Tot 0,8 mm (bewerkt)
Tolerantie — Standaard	±0,05 mm
Tolerantie – Precisie	±0,02 mm
Oppervlakteafwerking	0,8-3,2 μm Ra (polijsten voor fijnere afwerkingen)

Kwaliteitsborging

100% nieuw harsmateriaal: geen maalgoed, geen gerecycled materiaal. Consistente kwaliteit, batch na batch.

Volledige traceerbaarheid: elke batch is traceerbaar, van grondstof tot eindproduct. Materiaalcertificaten op aanvraag verkrijgbaar.

Precisiebewerking: componenten die nauwkeurig zijn bewerkt met nauwe toleranties met behulp van geavanceerde CNC-apparatuur.

ISO 9001:2015 gecertificeerd: productieprocessen gecertificeerd onder ISO-kwaliteitsmanagementsystemen.

FDA-conforme kwaliteiten beschikbaar: Virgin PTFE en bepaalde kwaliteiten voldoen aan de FDA 21 CFR 177.1550-vereisten.

Gratis DFM-ondersteuning - We evalueren uw ontwerp en bevelen geometrie- of materiaalalternatieven aan voor lagere kosten - dezelfde functie, betere produceerbaarheid. Bij elke offerte inbegrepen.

Van prototype naar productie: van één prototype tot productie in grote volumes: allemaal ondersteund. Doorlooptijd: 5-7 dagen prototype, 7-15 dagen productie.

Test Test Test Test

Veelgestelde vragen

Vraag: Wat heb je nodig om op maat gemaakte PTFE-onderdelen te citeren, en hoe lang duurt het?

A: Vier dingen:

(1) Tekening of schets: 3D (STEP/IGES), 2D (PDF), of zelfs een handschets met belangrijke afmetingen.

(2) Materiaalkwaliteit: wij adviseren bij twijfel.

(3) Aantal: prototype, kleine batch of productie.

(4) Toepassing: temperatuur, media, druk (zodat we de juiste kwaliteit kunnen aanbevelen).

Doorlooptijd van offertes: 24 uur.

Doorlooptijd prototype: 5-7 dagen.

Productiedoorlooptijd: 7-20 dagen.

Verzending: Lucht 5-15 dagen; Zee 15-30 dagen.

Vraag: Welke toleranties kunt u bereiken en hoeveel kost maatwerk?

A: Standaardtolerantie: ±0,05 mm.

Precisie: ±0,02 mm.

De kosten zijn afhankelijk van de complexiteit, grootte, materiaal, tolerantie en hoeveelheid.

Kostenvergelijking: Een standaardonderdeel kost mogelijk € 50. Een aangepast onderdeel kost misschien $ 200. Maar als het standaardonderdeel elke drie maanden moet worden vervangen, betaalt het maatwerkonderdeel zichzelf in het eerste jaar terug.

Wij helpen uw ontwerp te optimaliseren om de kosten te verlagen: gratis DFM-feedback bij elke offerte. Geen verborgen kosten. Volledige transparantie.

Vraag: Wat zijn de grenzen en hoe kunt u mij helpen fouten te voorkomen?

A: Temperatuur: -180°C tot +200°C (tot +300°C op korte termijn).

Chemische limieten:

Virgin PTFE: niet voor gesmolten alkalimetalen of fluor.

Glasgevuld: niet voor HF of sterke alkaliën.

Met koolstof gevuld: niet voor sterke oxidatiemiddelen.

Meest voorkomende fouten: ontwerpen voor spuitgieten (PTFE kan niet worden spuitgegoten), te krappe toleranties specificeren (verhoogt de kosten) of het kiezen van de verkeerde kwaliteit voor uw media.

Wij helpen u deze te vermijden, gratis DFM-beoordeling bij elke offerte. We evalueren het ontwerp, bevestigen de compatibiliteit, bevelen de juiste kwaliteit aan en stellen geometrische alternatieven voor tegen lagere kosten.

Wij maken niet alleen onderdelen, wij lossen afdichtingsproblemen op.
