Type A PTFE-enveloppakking

Taifno is een fabrikant en leverancier van type A PTFE-enveloppakkingen. Het is een kosteneffectief alternatief voor massief PTFE, waarbij de brede chemische bestendigheid van de buitenmantel (pH 0–14, tegen zuren, logen en oplosmiddelen) wordt gecombineerd met een flexibele vulkern die de samendrukbaarheid en het herstel verbetert. Dit ontwerp verlaagt de materiaalkosten terwijl de betrouwbare afdichtingsprestaties behouden blijven bij chemische toepassingen met lage tot middelmatige druk.

Stuur onderzoek

Productomschrijving

Als u op zoek bent naar een hoogwaardige Type A PTFE-enveloppakking, kunt u Taifno kiezen als uw leverancier en langetermijnpartner. Dit product heeft een zachte vulkern omwikkeld met een PTFE-mantel met een gleuf vanaf de buitenrand tot aan de binnenboring. Verkrijgbaar in maten tot DN500. Pakkingsfactor m=2,5, minimale zitspanning y=20 MPa.

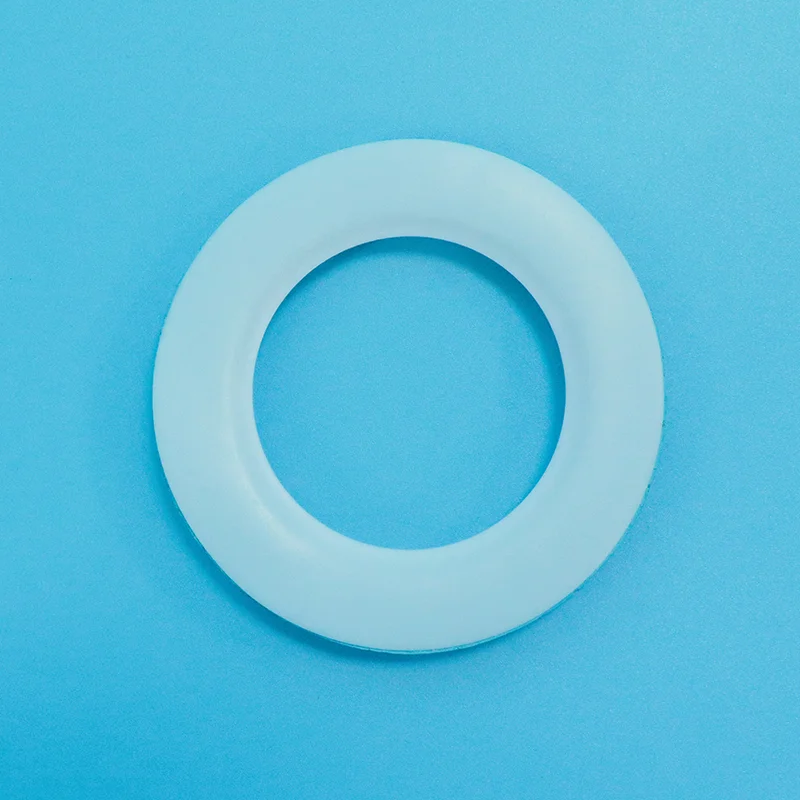

Type A PTFE Envelope Gasket

Wat is type A PTFE-enveloppakking?

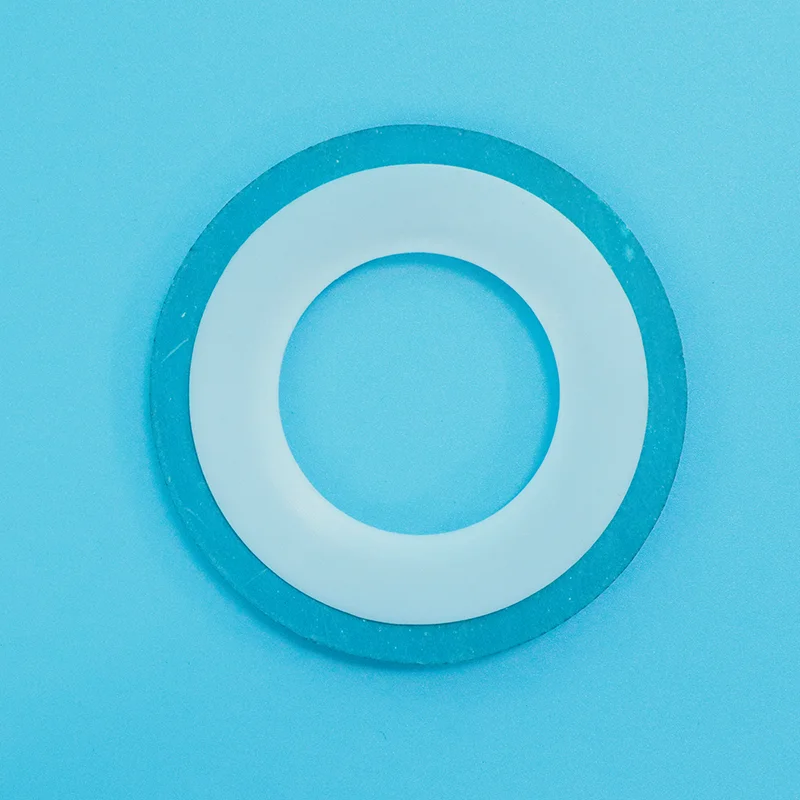

Een type A PTFE-enveloppakking bestaat uit een PTFE-buitenmantel met een zachte vulkern aan de binnenkant. De PTFE-mantel wordt vanaf de buitenrand naar binnen doorgesneden tot aan de binnenboring, waardoor de vulkern kan worden ingebracht.

Structuur:

PTFE-mantel: Gemaakt van PTFE-plaat of -buis (doorgaans 0,8-1,0 mm dik), ingesneden vanaf de buitenrand tot ongeveer 1,5-2 mm vanaf de binnenboring

Vulkern: niet-metalen materiaal zoals asbestvrij rubber, samengeperste vezels of grafietcomposietplaten

Type A-constructie: Het gleufontwerp maakt het inbrengen van de vulkern eenvoudig, waardoor de complexiteit en kosten van de productie worden verminderd

Belangrijkste kenmerken:

PTFE-mantel: biedt universele chemische bestendigheid (pH 0-14), antiaanbaklaag en beschermt de vulkern tegen chemische aantasting

Vulkern: Zorgt voor samendrukbaarheid, veerkracht en het vermogen om zich aan te passen aan onregelmatigheden in de flens

Economisch: Lagere productiekosten dan Type B of C – kosteneffectief voor algemene chemische diensten

Vergelijkings- en selectiegids

Type A versus Type B versus Type C versus massief PTFE

Functie	Type A (gleuf)	Type B (bewerkt)	Type C (golfmetaal)	Stevig PTFE
Bouw	Spleet vanaf de buitenrand	Bewerkte vierkante doorsnede	Gegolfd metalen inzetstuk	Massief PTFE uit één stuk
Vuller	Zacht niet-metaalachtig	Zacht niet-metaalachtig	Metaal (304/316 RVS)	Geen
Druklimiet	Tot 4,0 MPa	Hoger	Hoogste	Hoger
Chemische weerstand	★★★★☆	★★★★★	★★★★☆	★★★★★
Kosten	$ — meest zuinig	$$	$$$	$$$
Beste voor	Lage druk, algemene chemische dienst	Middelhoge druk, kritieke service	Hoge druk, thermische cycli	Maximale chemische bestendigheid
Belangrijkste voordeel	Kosteneffectief	Betere afdichtingsintegriteit	Uitblaasweerstand, terugvering	Ultieme chemische zuiverheid

Snelle selectiegids

Als uw aanvraag is...	Kiezen...	Waarom
Corrosieve dienst onder lage druk, algemene chemicaliën, prijsbewust	Type A	Economisch, goede chemische resistentie
Middelhoge druk, kritische chemicaliën	Type B	Betere afdichtingsintegriteit
Hoge druk, thermische cycli, risico op uitbarsting	Type C	Metalen kern zorgt voor terugvering
Ultieme chemische bestendigheid, hoge zuiverheid	Stevig PTFE	Geen vulkern, geen permeatierisico

Primaire toepassingen

Industrie	Sollicitatie	Waarom type A
Chemische verwerking	Pijpflenzen, pompaansluitingen – zuren, oplosmiddelen, bijtende stoffen	Chemische resistentie + kosteneffectief
Farmaceutisch	Steriele verwerkingsapparatuur	PTFE-mantel voorkomt vervuiling
Eten en drinken	Sanitaire aansluitingen	PTFE is FDA-conform, antiaanbaklaag
Olie en gas	Corrosieve leidingen onder lage druk	Corrosiebestendigheid

Factory Factory Factory Factory

Technische specificaties

Type A PTFE-enveloppakkingeigenschappen

Parameter	Waarde
Temperatuurbereik	Tot +200°C
Druklimiet	Tot 4,0 MPa (40 bar)
pH-bereik	0-14 — universele chemische bestendigheid
PTFE-manteldikte	0,8-1,0 mm
Pakkingfactor (m)	2.5
Minimale zitspanning (y)	20 MPa
Maatbereik	Tot DN500 (aanbevolen)
Materiaal	PTFE-mantel + niet-metalen vulkern

Beschikbare maten

Flens standaard	Maatbereik (DN)	Opmerkingen
DIN / EN / JIS	DN25 — DN500	Standaard maten op voorraad
ASME/ANSI	1" — 20"	Standaard maten op voorraad
Aangepaste formaten	Beschikbaar op aanvraag	Speciale afmetingen beschikbaar

Kwaliteitsborging

100% zuivere PTFE-hars — consistente kwaliteit, batch na batch

Volledige traceerbaarheid: materiaalcertificaten op aanvraag verkrijgbaar

Meerdere vulopties: asbestvrij rubber, samengeperste vezels, grafietcomposiet

Aangepaste formaten: beschikbaar in standaard flensformaten en aangepaste afmetingen

Levertijd: standaardmaten op voorraad (24-48 uur); aangepaste formaten 5-10 dagen

Test Test Test Test

Veelgestelde vragen

Vraag: Wanneer moet ik type A PTFE-enveloppakking gebruiken?

A: Een Type A PTFE-enveloppakking bestaat uit een PTFE-mantel met een gleuf die loopt van de buitenrand naar de binnenboring, met daarin een zachte vulkern. De PTFE-mantel biedt universele chemische bestendigheid (pH 0-14), terwijl de vulkern samendrukbaarheid en veerkracht biedt.

Gebruik Type A wanneer: Je hebt chemische bestendigheid nodig voor corrosieve toepassingen bij lage tot middelhoge druk (tot 4,0 MPa) en de kosten zijn een overweging.

Wanneer mag u Type A NIET gebruiken?: Hogedruk- of kritieke toepassingen waarbij de integriteit van de afdichting van het grootste belang is, overweeg Type B of C.

KostenvergelijkingType A kost 30-50% minder dan massieve PTFE-pakkingen van dezelfde maat, waardoor het de voorkeurskeuze is voor algemene chemische toepassingen.

Vraag: Type A versus Type B versus Type C, welke moet ik kiezen?

A: Type A (spleet) is het meest economisch en het beste voor algemene chemische diensten onder lage druk.

Type B (bewerkt) biedt een betere afdichtingsintegriteit met een volledige PTFE-omhulling en geen spleet, het beste voor kritische toepassingen met middelhoge druk.

Type C (gegolfd metaal) biedt de hoogste drukbestendigheid en weerstand tegen uitbarstingen, het beste voor hoge druk en thermische cycli.

Snelle regel:

Tot 4,0 MPa, algemene chemicaliën → Type A.

Hogere druk, kritieke service → Type B.

Hoge druk, thermische cycli, risico op uitbarsting → Type C.

Maatopmerking: Type A aanbevolen tot DN500; voor grotere diameters heeft Type C de voorkeur.

Vraag: Wat zijn de beperkingen van Type A enveloppakkingen en wat zijn de meest voorkomende fouten?

A: Temperatuur: Tot +200°C.

Druk: Tot 4,0 MPa (40 bar).

Chemisch: pH 0-14 universele weerstand, NIET compatibel met gesmolten alkalimetalen of elementair fluor bij hoge temperaturen.

Drie veel voorkomende fouten:

(1) Bij gebruik van Type A bij hogedruk: boven 4,0 MPa kan de pakking vervormen of defect raken; gebruik Type B of C.

(2) Te strak aandraaien: overmatige compressie kan de PTFE-mantel bij de spleet beschadigen, waardoor de vulkern wordt blootgesteld aan chemische aantasting.

(3) Gebruik in toepassingen met media die PTFE doordringen: sommige chemicaliën (salpeterzuur, chloor, ethyleenoxide) kunnen na verloop van tijd door PTFE heen dringen en de vulkern aantasten. Vervang voor deze diensten regelmatig de pakkingen of gebruik massieve PTFE-pakkingen.
