Type B PTFE-enveloppakking

Type B PTFE-enveloppakking wordt vervaardigd uit een PTFE-blok in een vierkante dwarsdoorsnede, waarbij de vulkern volledig wordt ingekapseld zonder spleet. Betere afdichtingsintegriteit dan Type A. Lagere kosten dan massief PTFE.

Stuur uw flensmaat en media naar Taifno, wij zijn een professionele fabrikant en kunnen oplossingen op maat bieden.

Wat is type B PTFE-enveloppakking?

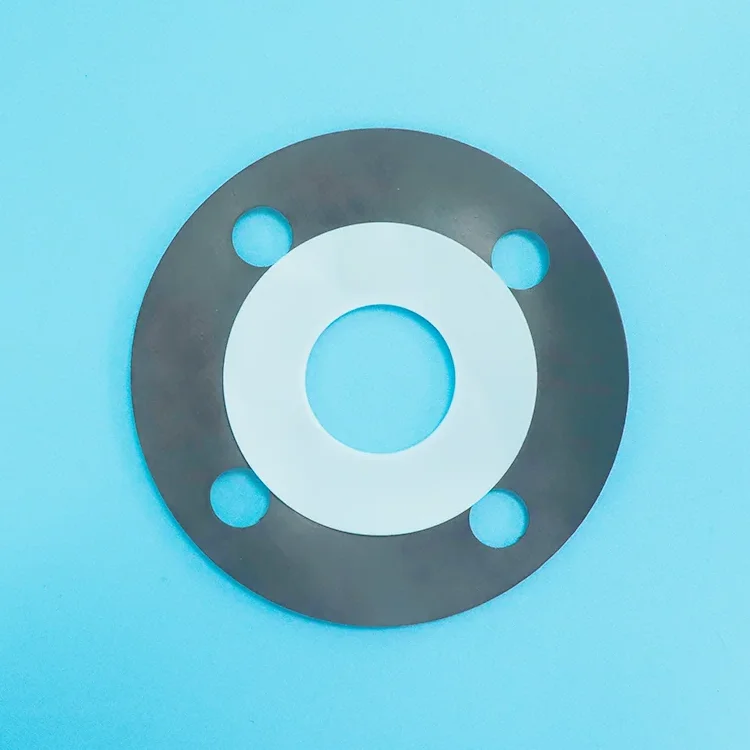

Een Type B PTFE-enveloppakking bestaat uit een PTFE-buitenmantel vervaardigd uit massief PTFE-blok of -plaat, die een zachte vulkern volledig omhult. In tegenstelling tot Type A (waarbij een gleuf vanaf de buitenrand is gesneden), wordt Type B machinaal bewerkt met een vierkante dwarsdoorsnede en heeft deze geen gleuf; de vulkern is volledig afgedicht binnen de PTFE-omhulling.

Structuur:

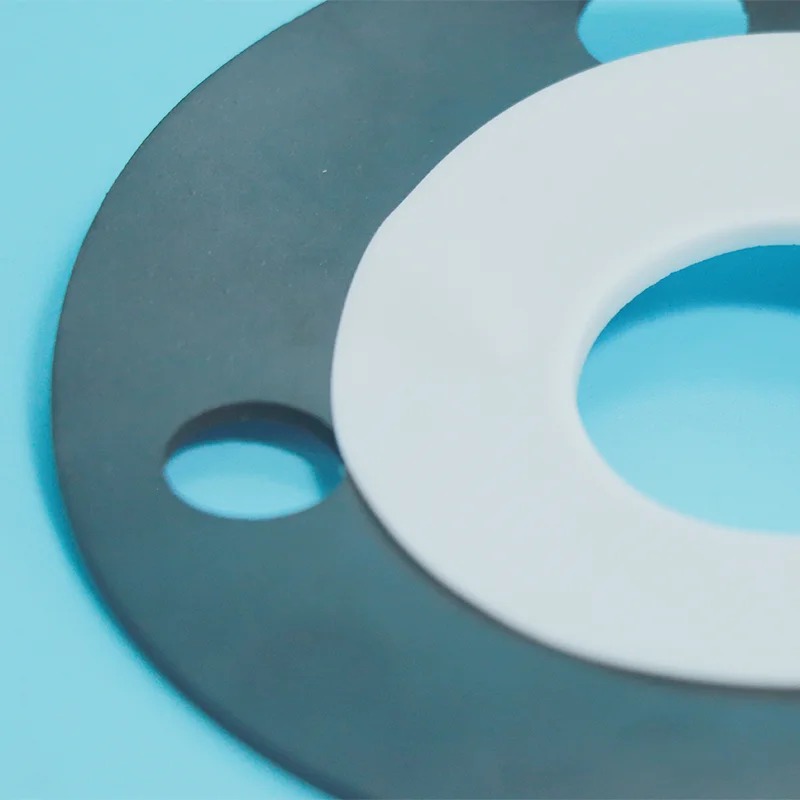

PTFE-mantel: gefreesd uit PTFE-blok of -plaat in een vierkante dwarsdoorsnede, waarbij de vulkern volledig wordt ingekapseld zonder zichtbare spleet

Vulkern: niet-metalen materiaal zoals niet-asbestrubberplaat, samengeperste vezels of grafietcomposietplaat

Type B-constructie: volledige omhulling met machinaal bewerkte vierkante doorsnede, geen spleet, geen zichtbare vulstof, betere afdichtingsintegriteit

Belangrijkste kenmerken:

Geen spleet: de vulkern is volledig afgedicht in de PTFE-mantel, geen blootliggend zwak punt

Betere afdichtingsintegriteit: De machinaal bewerkte constructie biedt superieure afdichtingsprestaties vergeleken met Type A

Passende binnendiameter: De binnendiameter kan worden bewerkt zodat deze past bij de flensboring, waardoor stromingsturbulentie wordt voorkomen en erosie wordt verminderd

Vergelijkings- en selectiegids

Type A versus Type B versus Type C versus massief PTFE

Snelle selectiegids

Primaire toepassingen

Technische specificaties

Type B PTFE-enveloppakkingeigenschappen

Beschikbare vulopties

Casestudy

In een grote petrochemische fabriek in Shanghai werkte de uitlaatpijpleidingklep van een ethyleenkrakergascompressor (Klasse 300) onder H₂S-bevattende bedrijfsomstandigheden met blootstelling aan corrosieve media, verhoogde temperaturen, drukschommelingen en frequente start-stopcycli. De originele spiraalgewonden pakkingen verloren geleidelijk aan hun afdichtingsprestaties tijdens langdurig gebruik als gevolg van corrosie van de wikkelmaterialen en vulcomponenten, waardoor potentiële lekkagerisico's ontstonden en de onderhoudsvereisten toenamen.

Om deze uitdagingen aan te pakken, heeft de fabriek de bestaande pakkingen vervangen door met PTFE ingekapselde Type B-pakkingen. Dit ontwerp is voorzien van een volledig met PTFE omhulde flexibele vulkern en biedt uitstekende weerstand tegen H₂S, zuren, logen en andere agressieve chemicaliën, terwijl direct contact tussen het procesmedium en het interne vulmateriaal wordt voorkomen. De samendrukbare kern levert ook verbeterde herstelprestaties, waardoor de pakking tijdens bedrijf flensonregelmatigheden en drukschommelingen kan compenseren.

Na installatie bereikten de Type B PTFE-ingekapselde pakkingen stabiele afdichtingsprestaties in de uitlaatkleptoepassing van ethyleenkrakergascompressoren. Gedurende de vier jaar durende doorloopcyclus bleef het systeem lekvrij, wat de betrouwbaarheid op de lange termijn aantoont van de met PTFE ingekapselde pakkingtechnologie in veeleisende petrochemische afdichtingstoepassingen, terwijl de onderhoudsfrequentie werd verminderd en de operationele veiligheid werd verbeterd.

Veelgestelde vragen

Vraag: Wat is een type B PTFE-enveloppakking en wanneer moet ik deze gebruiken?

A: Een type B PTFE-enveloppakking is een machinaal bewerkte PTFE-mantel met een vierkante doorsnede, die een zachte vulkern zonder spleet volledig omhult. De volledige envelop biedt een superieure afdichtingsintegriteit vergeleken met Type A (slit-type), geen zichtbare vulkern, geen potentieel zwak punt. De binnendiameter kan zo worden bewerkt dat deze past bij de flensboring, waardoor stromingsturbulentie wordt voorkomen.

Gebruik type B wanneer: U heeft een betere afdichtingsbetrouwbaarheid nodig dan Type A voor corrosieve toepassingen onder middelmatige tot hoge druk (tot 5,0 MPa), maar u wilt niet betalen voor solide PTFE.

Wanneer mag u Type B NIET gebruiken?: Lagedruk-, kostengevoelige toepassingen waarbij Type A voldoende is. Voor gebruik onder hoge druk of grote diameters, overweeg Type C. Voor ultieme chemische zuiverheid en geen permeatierisico, overweeg vast PTFE.

Vraag: Type B versus massieve PTFE-pakking, welke moet ik kiezen?

A: Type B (envelop) biedt chemische weerstand door de PTFE-mantel met samendrukbaarheid vanuit de vulkern, tegen lagere kosten dan massief PTFE.

De vulkern kan echter worden aangetast als er na verloop van tijd media door de PTFE-mantel dringen. Stevige PTFE-pakking biedt maximale chemische weerstand en zuiverheid, geen vulkern, geen permeatierisico.

Maar het kost aanzienlijk meer en is minder veerkrachtig (geen vulkern die voor terugvering zorgt).

Snelle regel:

Middeldruk, kostenbewust, corrosieve service → Type B.

Hoge druk, ultrapuur, kritisch gebruik, geen permeatierisico aanvaardbaar → Massief PTFE.

Vraag: Wat zijn de beperkingen en wat zijn de meest voorkomende fouten?

A: Temperatuur: Tot +200°C.

Druk: Tot 5,0 MPa (50 bar).

Chemisch: pH 0-14 universele weerstand, NIET compatibel met gesmolten alkalimetalen of elementair fluor bij hoge temperaturen. PTFE kan na verloop van tijd worden doordrongen van bepaalde chemicaliën (salpeterzuur, chloor, ethyleenoxide).

Veel voorkomende fouten:

(1) Gebruik van Type B in toepassingen waar media PTFE doordringen: sommige chemicaliën kunnen na verloop van tijd door PTFE heen dringen en de vulkern aantasten. Vervang pakkingen regelmatig of gebruik stevige PTFE-pakkingen.

(2) Te strak aandraaien: overmatige compressie kan de PTFE-mantel beschadigen. Gebruik een gecontroleerd koppel.

(3) Verkeerde maatselectie: A- en B-types worden aanbevolen voor maten tot DN500, voor grotere diameters heeft Type C de voorkeur.
