A V-type veerbekrachtigde afdichtingis ontworpen om betrouwbare afdichtingsprestaties te behouden wanneer conventionele elastomeerafdichtingen worstelen met druk, temperatuur, blootstelling aan chemicaliën, werking op lage snelheid of lange perioden van inactiviteit. Het V-vormige afdichtingsprofiel werkt samen met een interne veerbekrachtiging om contact met het pasoppervlak te behouden. Dit ontwerp kan stabiele afdichtingsprestaties bieden onder een breed scala aan industriële bedrijfsomstandigheden.
In dit artikel wordt uitgelegd hoe V-type veerbekrachtigde afdichtingen werken, waarom veerbekrachtiging belangrijk is, hoe materiaal- en veerkeuze de levensduur beïnvloeden, waar deze afdichtingen vaak worden gebruikt en hoe veelvoorkomende installatie- en bedieningsproblemen kunnen worden vermeden. Het biedt ook een praktische vergelijkingstabel en een checklist voor het oplossen van problemen voor ingenieurs, onderhoudsteams, fabrikanten van apparatuur en industriële kopers.

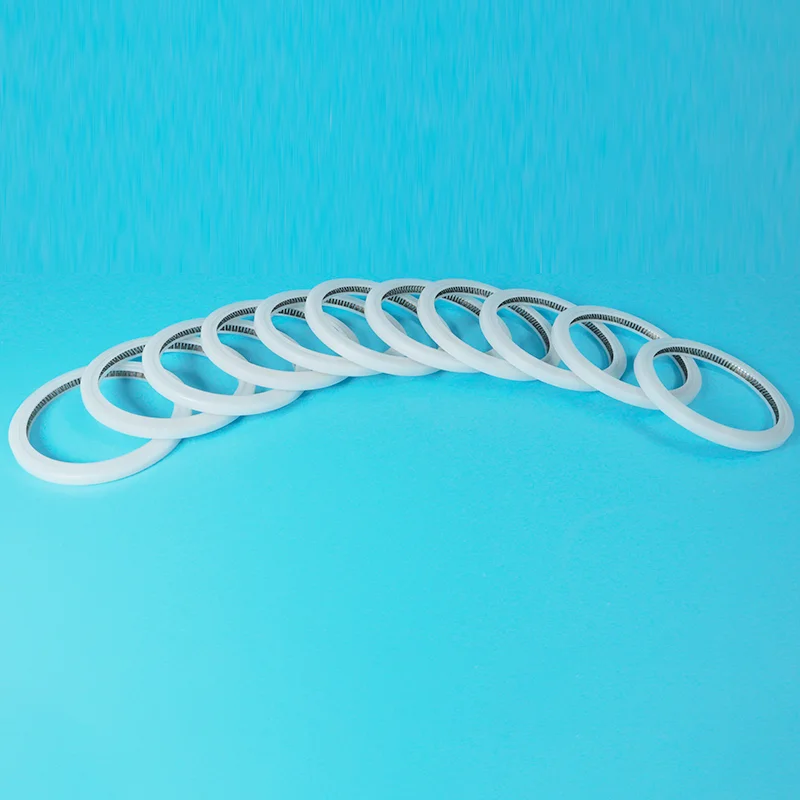

Een V-Type Spring Energized Seal is een precisie-afdichtingscomponent die een V-vormig afdichtingsprofiel combineert met een veerelement. De afdichting wordt doorgaans vervaardigd uit een hoogwaardig polymeer zoals PTFE of een gemodificeerde PTFE-verbinding, terwijl de veer zorgt voor een continue radiale of axiale belasting tegen het afdichtingsoppervlak.
In tegenstelling tot een conventionele elastomeerafdichting die grotendeels afhankelijk is van zijn eigen elasticiteit om het afdichtingscontact te behouden, maakt een door een veer bekrachtigde afdichting gebruik van een onafhankelijk bekrachtigingsmechanisme. Dit maakt het ontwerp bijzonder nuttig wanneer het afdichtingsmateriaal een beperkte elasticiteit heeft of wanneer de apparatuur onder veeleisende thermische, chemische of mechanische omstandigheden werkt.
Het V-vormige profiel kan ook worden ontworpen om de contactdruk te regelen en tegemoet te komen aan specifieke installatiegeometrieën. Afhankelijk van de toepassing kan de afdichting worden ontworpen voor statische afdichting, heen en weer gaande beweging, roterende beweging of gespecialiseerde drukomstandigheden.
De veer is een van de belangrijkste functionele elementen van het afdichtingssysteem. Wanneer de afdichting is geïnstalleerd, genereert de veer een initiële contactkracht tussen de afdichtingslip en het pasvlak. Deze kracht helpt kleine gaten te dichten en contact te behouden voordat de systeemdruk volledig is gevestigd.
Wanneer de interne systeemdruk toeneemt, kan er druk op het afdichtingsprofiel inwerken en de contactkracht in het afdichtingsgebied verbeteren. Door deze combinatie van veerkracht en systeemdruk kan de afdichting een stabiele afdichtingsinterface behouden onder veranderende bedrijfsomstandigheden.
De veerconfiguratie moet worden geselecteerd op basis van de toepassing. Verschillende veerontwerpen kunnen verschillende belastingskarakteristieken, wrijvingsgedrag en weerstand tegen chemische of thermische omgevingen bieden.
De geometrie van een V-type veerbekrachtigde afdichting heeft rechtstreeks invloed op de manier waarop de afdichtingskracht wordt verdeeld. Een goed ontworpen profiel kan gecontroleerd contact langs het afdichtingsoppervlak creëren zonder onnodige wrijving te veroorzaken.
Deze balans is vooral belangrijk bij dynamische toepassingen. Overmatige contactdruk kan de wrijving en de warmteontwikkeling vergroten, terwijl onvoldoende contactdruk tot lekkage kan leiden. De V-vormige structuur biedt een nuttige basis voor het afstemmen van het afdichtingsprofiel op de bedrijfsvereisten van de apparatuur.
| Ontwerpfunctie | Functionele rol | Potentieel voordeel |
|---|---|---|
| V-vormig profiel | Regelt het afdichtingscontact | Evenwichtige afdichtingskracht |
| Lente-stimulator | Behoudt de contactdruk | Verbeterde lagedrukafdichting |
| Polymeer jas | Scheidt het medium van de hardware | Chemische en temperatuurbestendigheid |
Door een veer bekrachtigde afdichtingen worden vaak gekozen wanneer een conventionele elastomeerafdichting niet de vereiste combinatie van chemische bestendigheid, temperatuurbestendigheid, lage wrijving en maatvastheid kan bieden.
Op PTFE gebaseerde materialen kunnen een uitstekende weerstand bieden tegen veel agressieve chemicaliën en procesvloeistoffen.
Gespecialiseerde polymeerverbindingen kunnen toepassingen ondersteunen waarbij sprake is van verhoogde of snel veranderende temperaturen.
Goed geselecteerde PTFE-verbindingen kunnen wrijving en slijtage in dynamische afdichtingssystemen verminderen.
De veer compenseert bepaalde veranderingen in het afdichtingscontact naarmate de afdichting in de loop van de tijd in werking treedt.
Deze voordelen betekenen niet dat elke veerbekrachtigde afdichting geschikt is voor elke omgeving. De juiste materiaalkeuze, groefontwerp, oppervlakteafwerking, drukbestendigheid, temperatuurbereik en installatie zijn even belangrijk.
Materiaalkeuze moet beginnen met de feitelijke bedrijfsomstandigheden en niet alleen met de vorm van de afdichting. De polymeermantel moet bestand zijn tegen het procesmedium, de temperatuur, de druk, de wrijving en de verwachte beweging.
| Materiaal | Typische kracht | Algemene overwegingen |
|---|---|---|
| Maagdelijke PTFE | Uitstekende chemische bestendigheid en lage wrijving | Vereist mogelijk versterking voor veeleisende slijtageomstandigheden |
| Koolstofgevuld PTFE | Verbeterde slijtage en maatvastheid | Compatibiliteit van verbindingen moet zorgvuldig worden gecontroleerd |
| Glasgevuld PTFE | Verbeterde compressie- en slijtage-eigenschappen | Kan bij sommige dynamische systemen de slijtage van het pasoppervlak vergroten |
| PEEK-gebaseerde verbindingen | Hoge mechanische en temperatuurprestaties | Hogere materiaalkosten en toepassingsspecifieke verwerking |
Het veermateriaal doet er ook toe. Roestvrij staal, corrosiebestendige legeringen en andere gespecialiseerde veermaterialen kunnen worden overwogen, afhankelijk van de chemische omgeving, temperatuur en vereiste weerstand tegen vermoeidheid.
Het selecteren van een afdichting op basis van alleen de nominale maat is een van de meest voorkomende oorzaken van slechte afdichtingsprestaties. Ingenieurs moeten de volledige werkomgeving evalueren.
De combinatie van polymeerprestaties en veerbekrachtiging zorgt ervoor dat V-Type Spring Energized Seals een breed scala aan industriële toepassingen kunnen bedienen.
Bij zeer veeleisende toepassingen moet de afdichting worden gevalideerd onder representatieve bedrijfsomstandigheden, in plaats van uitsluitend uit een catalogusbeschrijving te worden geselecteerd.
Een conventionele O-ring van elastomeer kan voor veel toepassingen een economische en zeer effectieve oplossing zijn. Ontwerpen met veerbekrachtiging worden echter aantrekkelijk wanneer de bedrijfsomstandigheden de praktische mogelijkheden van standaard elastomeerafdichtingen overschrijden.
| Factor | Conventionele elastomeerafdichting | V-type veerbekrachtigde afdichting |
|---|---|---|
| Elasticiteit | Is sterk afhankelijk van de eigenschappen van elastomeren | De lente zorgt voor extra energie |
| Chemische resistentie | Hangt sterk af van het type elastomeer | Kan uitstekend met geschikte PTFE-verbindingen |
| Wrijving | Varieert afhankelijk van materiaal en smering | Kan laag zijn met geschikte polymeerverbindingen |
| Temperatuurmogelijkheid | Materiaal afhankelijk | Er zijn polymeeropties voor hoge temperaturen beschikbaar |
| Ontwerpflexibiliteit | Standaardprofielen zijn overal verkrijgbaar | Profielen, materialen en veren kunnen toepassingsspecifiek zijn |
Zelfs een hoogwaardige V-type veerbekrachtigde afdichting kan voortijdig defect raken als het installatieproces de afdichtingslip beschadigt of de afdichting onder ongeschikte mechanische spanning plaatst.
Voor dynamische apparatuur is de toestand van het as- of boringoppervlak bijzonder belangrijk. Krassen, overmatige ruwheid, scherpe bewerkingssporen of vervuiling kunnen lekkagepaden veroorzaken en de slijtage van afdichtingen versnellen.
| Probleem | Mogelijke oorzaak | Aanbevolen cheque |
|---|---|---|
| Lekkage | Verkeerde afmetingen, beschadigde lip, onvoldoende bekrachtiging | Controleer groef, afdichtingsprofiel, veer en montage |
| Hoge wrijving | Overmatige contactkracht, slechte smering, ongeschikt materiaal | Beoordeel de veerbelasting, het materiaal, de snelheid en de oppervlakteafwerking |
| Snelle slijtage | Ruw pasoppervlak of schurende media | Inspecteer de toestand van het oppervlak en de materiaalcompatibiliteit |
| Extrusieschade | Overmatige speling of druk | Controleer de druk, de opening, het back-upontwerp en het afdichtingsmateriaal |
| Vervorming van de afdichting | Onjuiste installatie of blootstelling aan temperatuur | Inspecteer de montageprocedure en thermische omstandigheden |
Het kiezen van een leverancier gaat over meer dan het vergelijken van eenheidsprijzen. Een betrouwbare afdichtingspartner moet de toepassing kunnen begrijpen, de juiste materialen kunnen aanbevelen, de consistentie van de afmetingen kunnen behouden en technische ondersteuning kunnen bieden als zich problemen voordoen.
Ningbo Taifno PTFE Plastic Products Co., Ltd.richt zich op PTFE-gebaseerde afdichtings- en kunststofproducten en kan toepassingsgerichte oplossingen bieden voor klanten die op maat gemaakte afdichtingscomponenten nodig hebben. Voor industriële kopers kan rechtstreeks samenwerken met een fabrikant de communicatie over materialen, afmetingen, profielen en productievereisten vereenvoudigen.
Wat is de primaire functie van een V-type veerbekrachtigde afdichting?
De primaire functie ervan is het handhaven van een gecontroleerde afdichtingsinterface tussen twee op elkaar aansluitende oppervlakken. De polymeermantel zorgt voor de afdichtingsbarrière, terwijl de veer een continue bekrachtigingskracht levert.
Zijn V-type veerbekrachtigde afdichtingen geschikt voor dynamische toepassingen?
Ja. Afhankelijk van het profiel, materiaal, veerconfiguratie, snelheid, druk en oppervlakteconditie kunnen ze worden ontworpen voor heen en weer gaande of roterende toepassingen.
Waarom wordt PTFE vaak gebruikt voor veerbekrachtigde afdichtingen?
PTFE biedt lage wrijving en sterke weerstand tegen veel chemicaliën. Er kunnen ook verschillende PTFE-verbindingen worden ontwikkeld om de slijtvastheid, stijfheid en maatvastheid te verbeteren.
Kan een V-type veerbekrachtigde afdichting op maat worden gemaakt?
Ja. Maatwerk kan afmetingen, afdichtingsprofiel, polymeerverbinding, veermateriaal, veerconfiguratie en andere toepassingsspecifieke vereisten omvatten.
Welke informatie moet ik verstrekken bij het aanvragen van een afdichtingsofferte?
Geef afdichtingsafmetingen, groefafmetingen indien beschikbaar, werkdruk, temperatuur, bewegingstype en snelheid, afdichtingsmedium, as- of boringmateriaal, oppervlakteafwerking en verwachte gebruiksomstandigheden op. Ook tekeningen of bestaande zegelmonsters kunnen het selectieproces nauwkeuriger maken.
Wat is de meest voorkomende reden voor vroegtijdig falen van afdichtingen?
Voortijdig falen kan het gevolg zijn van onjuiste afmetingen, incompatibele materialen, overmatige speling, slechte oppervlakteafwerking, onjuiste installatie, ongeschikte veerbelasting of bedrijfsomstandigheden die buiten het ontwerpbereik vallen.
Een V-type veerbekrachtigde afdichting kan een zeer effectieve oplossing zijn wanneer een toepassing een gecontroleerde afdichtingskracht, lage wrijving, chemische bestendigheid, temperatuurbestendigheid en betrouwbare prestaties onder veranderende bedrijfsomstandigheden vereist. Het V-vormige afdichtingsprofiel en de veerbekrachtiging werken samen om het contact te behouden en tegelijkertijd tegemoet te komen aan de beperkingen van minder elastische afdichtingsmaterialen.
De afdichting zelf is echter slechts een onderdeel van het complete afdichtingssysteem. De juiste materiaalkeuze, veerconfiguratie, groefgeometrie, druk, temperatuur, oppervlakteafwerking, speling, installatie en werksnelheid hebben allemaal invloed op de uiteindelijke prestaties.
Voor fabrikanten van apparatuur, onderhoudsteams, distributeurs en industriële kopers zou het selecteren van de juiste V-Type Spring Energized Seal daarom moeten beginnen met de toepassingsvereisten in plaats van simpelweg een standaardmaat te kiezen. Een technisch ervaren fabrikant kan u helpen deze bedrijfsparameters om te zetten in een praktische afdichtingsoplossing.
