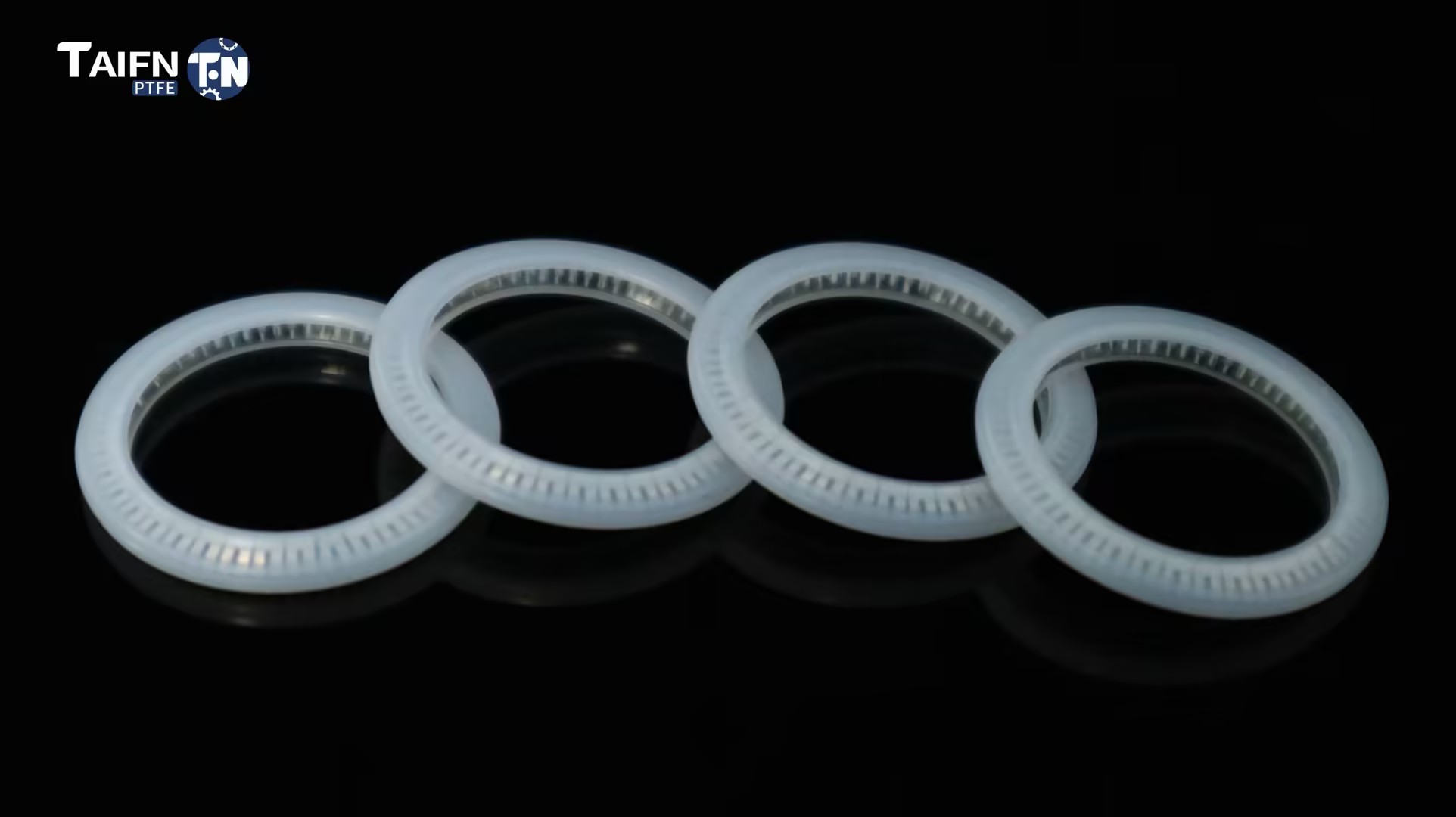

U-type veerbekrachtigde afdichting

De U-Type Spring Energized Seal bestaat uit een U-vormige PTFE-mantel en een interne metalen veer, waardoor deze geschikt is voor een breed scala aan bedrijfsomstandigheden, waaronder statische, heen en weer gaande en roterende toepassingen. Als professionele leverancier van PTFE-afdichtingsoplossingen beschikt Taifno over de ISO 9001- en ISO 14001-certificeringen en voldoen onze producten aan normen zoals CE en FDA. Wij bieden OEM-aanpassingsdiensten; Aarzel niet om uw aanvraaggegevens in te dienen, en wij zullen binnen 24 uur een offerte en follow-up geven.

Stuur onderzoek

Productomschrijving

De veer in de U-type veerbekrachtigde afdichting zorgt voor afdichtingskracht onder drukloze omstandigheden; Naarmate de systeemdruk de U-vormige holte binnendringt, worden de afdichtingslippen strakker tegen de as gedrukt. Hoe hoger de druk, hoe strakker de afdichting.

Bovendien biedt het PTFE-materiaal uitstekende universele chemische bestendigheid en een breed bedrijfstemperatuurbereik van -180°C tot +200°C; het ondersteunt drukken tot 40 MPa (dynamisch) / 60 MPa (statisch) en lineaire snelheden tot 15 m/s, waardoor het geschikt is voor een breed scala aan bedrijfsomstandigheden.

Wat is een U-type veerbekrachtigde afdichting?

U-type veerbekrachtigde afdichting is een PTFE U-vormige mantel met een metalen veer aan de binnenkant. Het is een unidirectioneel afdichtingselement ontworpen voor staaf- (interne afdichting) of zuiger- (externe afdichting) toepassingen.

Hoe het werkt:

Geen druk: de veer zorgt voor initiële afdichtingskracht en dicht af, zelfs als het systeem niet onder druk staat

Onder druk: systeemdruk komt de U-holte binnen en duwt de afdichtingslippen harder tegen het pasoppervlak, druk = strakkere afdichting

Zelfbekrachtigend: de veer compenseert slijtage, hardwaretoleranties en thermische cycli, waardoor de afdichtingskracht in de loop van de tijd behouden blijft

U-type versus V-type: welke heb je nodig?

Functie	U-type	V-type
Afdichtingsrichting	Radiaal - zuigerstangen, klepstelen	Axiaal — flenzen, deksels, eindvlakken
Beste voor	Dynamische afdichting (heen en weer bewegend/roterend)	Statische afdichting
Drukbereik	Tot 40-60 MPa	Tot 60 MPa
Snelheid	Tot 15 m/s (heen en weer bewegend)	Lager - statisch of roterend op lage snelheid

Waarom kiezen voor U-type?

Probleem	Hoe U-Type het oplost
O-ringen lekken bij nuldruk	Veer zorgt voor afdichtingskracht - geen "startlek"
Rubber wordt afgebroken in chemicaliën	PTFE-mantel is chemisch inert - pH 0-14, universele bestendigheid
Elastomeren falen boven +150°C	Geschikt voor -180°C tot +200°C
Hoge wrijving – stick-slip	PTFE heeft de laagste wrijving: soepele beweging, geen stick-slip
O-ringen falen op bewegende assen	Ontworpen voor heen en weer gaande en roterende bewegingen – dynamische afdichting
Frequente vervanging	De lente compenseert slijtage – gaat jaren mee, geen maanden

Vergelijkings- en selectiegids

U-type versus O-ring versus V-type

Functie	U-type veerafdichting	O-ring	V-type veerafdichting
Nuldrukafdichting	✅ Ja – de veer zorgt voor kracht	❌ Nee	✅ Ja
Druk – dynamisch	Tot 40 MPa	Gematigd	Lager
Druk — Statisch	Tot 60 MPa	Gematigd	Tot 60 MPa
Temperatuur	-180°C tot +200°C	-180°C tot +200°C	-180°C tot +200°C
Chemische weerstand	★★★★★ universeel	★★☆☆☆	★★★★★
Wrijving	★★★★★ laagste	★★★★☆	★★★★★
Schachtbeweging	Heen en weer bewegend en roterend	Alleen statisch	Statisch/lage snelheid
Slijtagecompensatie	✅ De lente compenseert	❌ Nee	✅ Ja
Beste voor	Zuigerstangen, klepstelen	Algemeen statisch	Flenzen, deksels
Kosten	$$$	$	$$$

Snelle selectiegids

Als uw dienst...	Kiezen...
Zuigerstangen, klepstelen - heen en weer gaande beweging	U-type met spiraal-/cantileverveer
Roterende assen — rotatie op lage snelheid	U-type met cantileverveer
Flenzen, deksels, eindvlakken — statische afdichting	V-type
Algemeen gebruik, lage kosten, schone media	O-ring
Hoge druk (tot 60 MPa)	U-type met steunringen
Extreme temperaturen (-180°C tot +200°C)	U-type met Elgiloy/Hastelloy-veer
Contact met levensmiddelen/farmaceutica – naleving van de FDA	U-type met nieuwe PTFE-mantel

Primaire toepassingen

Industrie	Sollicitatie
Chemische verwerking	Zuigerpompen, klepstelen, reactoren - zuren, oplosmiddelen, agressieve chemicaliën
Farmaceutisch	Steriele verwerking, vulapparatuur — FDA/USP, CIP/SIP-sterilisatie
Eten en drinken	Sanitaire kleppen, vulmachines – FDA-conformiteit, CIP-vloeistoffen
Halfgeleider	Zeer zuivere gas- en chemische afdichtingen, vacuümsystemen - ultrazuiver
Olie en gas	Bronapparatuur, regelkleppen, pompen - hoge druk, H₂S
Lucht- en ruimtevaart	Hydraulische systemen, brandstofsystemen – extreme temperaturen, hoge betrouwbaarheid

Toepassingen in de echte wereld

Casestudy 1: Chemische pomp – 3x langere levensduur

Uitdaging: Een chemische fabriek verving elke 2 tot 3 maanden de rubberen O-ringen op zuigerpompen die oplosmiddelen verwerkten vanwege zwelling en verharding, wat productieonderbrekingen veroorzaakte.

Oplossing: Geïnstalleerde U-type veerbekrachtigde afdichting met koolstofgevulde PTFE-mantel en 316 roestvrijstalen veer. Het standaard AS568A-groefontwerp blijft behouden.

Resultaat: Afdichtingen gingen meer dan negen maanden mee, drie keer langer dan rubber. Geen lekkage. Onderhoudsintervallen verlengd van weken tot seizoenen.

Casestudy 2: Farmaceutische vulstof – FDA-conformiteit

Uitdaging: Een farmaceutische vulmachine had een afdichting nodig voor een roterende klep die steriele producten verwerkte. Rubberen O-ringen konden de tests van de FDA voor extraheerbare stoffen niet doorstaan.

Oplossing: Meegeleverde U-type veerafdichting met nieuwe PTFE-mantel en 316 roestvrijstalen veer. FDA-conform materiaal. Volledige documentatie verstrekt.

Resultaat: Geslaagd voor de FDA-test voor extraheerbare stoffen. De afdichting overleefde herhaalde CIP/SIP-sterilisatiecycli. Geen vervangingen in 18 maanden.

Opmerking: De daadwerkelijke resultaten variëren afhankelijk van de toepassingsomstandigheden. Neem contact met ons op voor toepassingsspecifieke aanbevelingen.

Factory Factory Factory Factory

Technische specificaties

Producteigenschappen

Parameter	Waarde
Temperatuurbereik	-180°C tot +200°C (afhankelijk van soort)
Druk – dynamisch	Tot 40 MPa (met back-upringen: tot 60 MPa)
Druk — Statisch	Tot 60 MPa
Snelheid – heen en weer bewegend	Tot 15 m/s
Snelheid — Roterend	Tot 1-3 m/s
Materiaal	PTFE-mantel + RVS veer (301/316)
Chemische weerstand	pH 0-14 — vrijwel universeel
Afdichtingstype	Radiale afdichting – stang of zuiger

Materiaalopties jas

Cijfer	Beste voor	Belangrijkste voordeel	Chemische limiet
Maagdelijke PTFE	Schone chemicaliën, FDA-toepassingen, algemene service	Universele chemische bestendigheid, laagste wrijving, FDA-conform	Zacht - lagere slijtvastheid
Koolstofgevuld PTFE	Hoge snelheid, warmteafvoer, antistatisch	Thermische geleidbaarheid, verbeterde kruipweerstand	Niet voor sterke oxidatiemiddelen
Glasgevuld PTFE	Schurende media, hoge slijtage, slurries	Verhoogde mechanische sterkte, slijtvastheid	Niet voor HF of sterke alkaliën
MoS₂-gevuld PTFE	Kleverige media, laag koppel, verbeterde smering	Verminderde wrijving, verbeterde slijtvastheid	Niet voor oxiderende zuren

Opties voor veermateriaal

Lente materiaal	Beste voor
301 SS / 316 SS	Algemene chemische dienst, gematigde temperaturen
316L RVS	Verbeterde corrosieweerstand — agressieve chemicaliën, zout water
Elgiloy®	Uitstekende corrosieweerstand, hoge temperaturen – ruimtevaart, kritisch
Hastelloy® C-276	Extreme corrosiebestendigheid – zeer agressieve chemicaliën, zuren
Inconel®	Sterkte bij hoge temperaturen — extreme hitte (+260°C+)

Opties voor veertypes

Lentetype	Beste voor	Belangrijkste kenmerk
Spiraalvormige lente	Hoge druk, statisch/dynamisch op lage snelheid	Hoogste belasting, consistente voorbelasting
Vrijdragende lente	Dynamische afdichting, schurende media	Lading aan de rand van de lip – schrapende werking
V-veer	Verminderde wrijving, gematigde druk	Zachte veerkarakteristiek, lage wrijving

Taifno-kwaliteitsborging

100% zuivere PTFE-hars — geen maalgoed, geen gerecycled materiaal. Consistente kwaliteit, batch na batch.

Precisie CNC-gefreesd: geen matrijskosten. Aangepaste formaten van 5 mm tot 3300 mm diameter.

Volledige traceerbaarheid: elke batch is traceerbaar, van grondstof tot afgewerkte afdichting. Materiaalcertificaten op aanvraag.

ISO 9001-gecertificeerd: productieprocessen gecertificeerd onder ISO-kwaliteitsmanagementsystemen.

FDA-conforme kwaliteiten beschikbaar — Virgin PTFE voldoet aan de vereisten van FDA 21 CFR 177.1550 en BfR.

Veerlegeringen beschikbaar — 301/316 SS-standaard; Elgiloy, Hastelloy, Inconel voor extreme omstandigheden.

Compatibiliteit met standaardgroeven — Past op AS568A, DIN 3771 standaard O-ringgroeven.

Test Test Test Test

Veelgestelde vragen

Vraag: Wat is een U-type veerbekrachtigde afdichting en wanneer moet ik deze gebruiken?

A: Een U-vormige mantel van PTFE met een metalen veer aan de binnenkant. Dicht af van nuldruk tot hoge druk (tot 60 MPa) op bewegende assen.

Gebruik het wanneer O-ringen of rubberen lipafdichtingen defect raken, op zuigerstangen, klepstelen en dynamische toepassingen waarbij agressieve chemicaliën, extreme temperaturen of hoge druk worden gebruikt.

U-type versus V-type: U-type is een radiale afdichting, voor zuigerstangen en klepstelen. V-type is axiale afdichting, voor flenzen en deksels.

Als u een bewegende staaf afdicht: kies voor U-type.

Bij het afdichten van een flens of deksel: kies V-type.

Vraag: Hoeveel kost een U-type veerafdichting?

A: De kosten zijn afhankelijk van de diameter, het materiaal van de mantel, de veerlegering, het veertype en de hoeveelheid. Standaardformaten beginnen bij ongeveer X−X−Y. Aangepaste formaten vermeld per tekening.

Kosten voor impact van veerlegering: 301/316 SS (standaard, laagste kosten) → Elgiloy/Hastelloy (extreme corrosie/hoge temperatuur, hogere kosten).

Het veertype heeft invloed op de kosten: spiraalvormig (hogere belasting) versus cantilever (dynamisch schrapen) versus V-veer (lage wrijving).

Vraag: Wat zijn de limieten en de meest voorkomende installatiefouten?

A: Temperatuur: -180°C tot +200°C (afhankelijk van de kwaliteit).

Druk: tot 40 MPa (dynamisch) / 60 MPa (statisch).

Snelheid: tot 15 m/s (heen en weer bewegend), tot 1-3 m/s (roterend).

Chemische limieten:

PTFE-mantel: niet voor gesmolten alkalimetalen of elementaire fluor.

Glasgevuld: niet voor HF of sterke alkaliën.

Met koolstof gevuld: niet voor sterke oxidatiemiddelen.

Drie veelgemaakte fouten:

(1) Beschadiging van de lip tijdens installatie: inspecteer vóór installatie.

(2) Te vast aandraaien of onjuist groefontwerp: U-type afdichtingen passen op standaard AS568A O-ringgroeven. Verkeerde afmetingen beschadigen de afdichting.

(3) Achterwaarts installeren: U-type afdichtingen zijn directioneel. De U-opening moet naar de drukzijde gericht zijn (waar de druk de "U" binnenkomt).
