Maagdelijke PTFE-klepzitting

Maagdelijke PTFE-klepzittingen bieden luchtbeldichte afsluitprestaties, universele chemische bestendigheid, laag bedrijfskoppel en een breed bedrijfstemperatuurbereik. Als professionele fabrikant biedt Taifno verschillende specificaties, waaronder maagdelijk en gevuld PTFE; Neem contact met ons op met uw specifieke toepassingsvereisten.

Stuur onderzoek

Productomschrijving

Virgin PTFE klepzittingen zijn geschikt voor een temperatuurbereik van -180°C tot +200°C, zijn bestand tegen drukken tot 414 bar en zijn compatibel met een pH-bereik van 0–14; in chemische toepassingen is hun levensduur drie tot vijf keer zo lang als die van rubber- of EPDM-componenten. Taifno biedt oplossingen op maat en gratis monsters; Neem contact met ons op voor een offerte en technische ondersteuning.

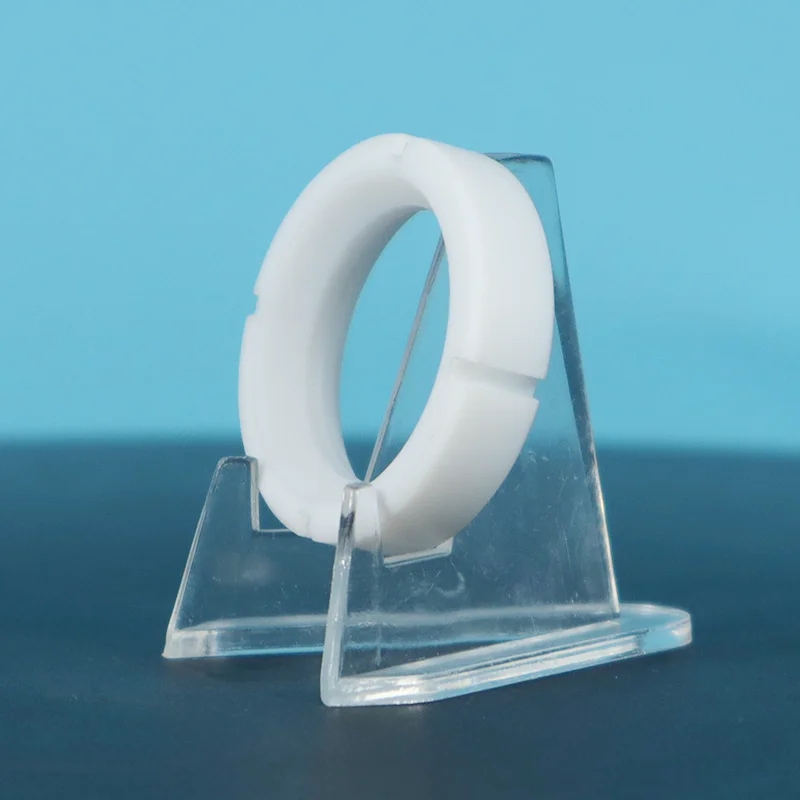

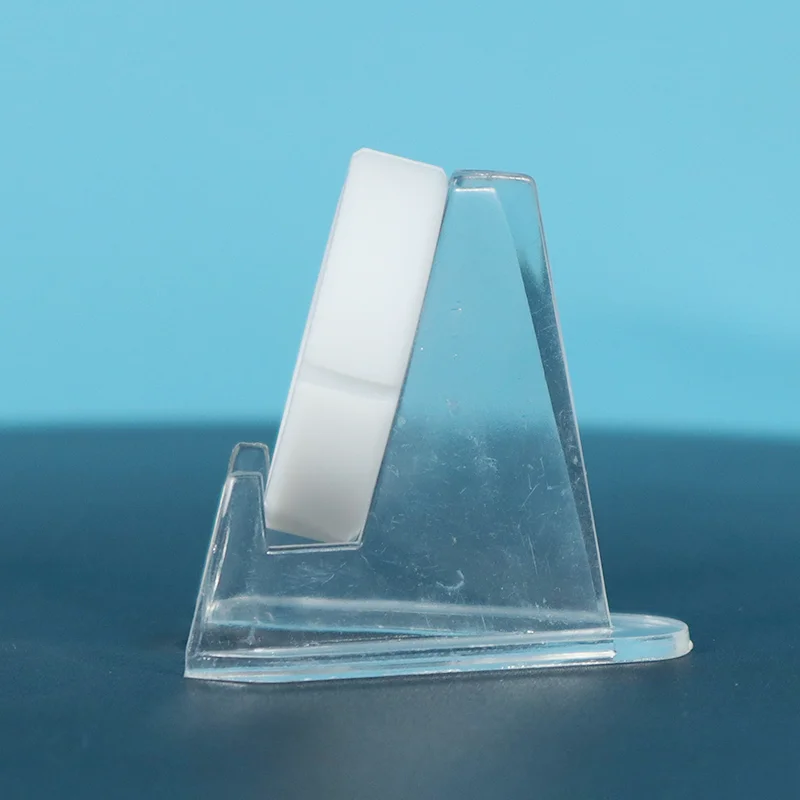

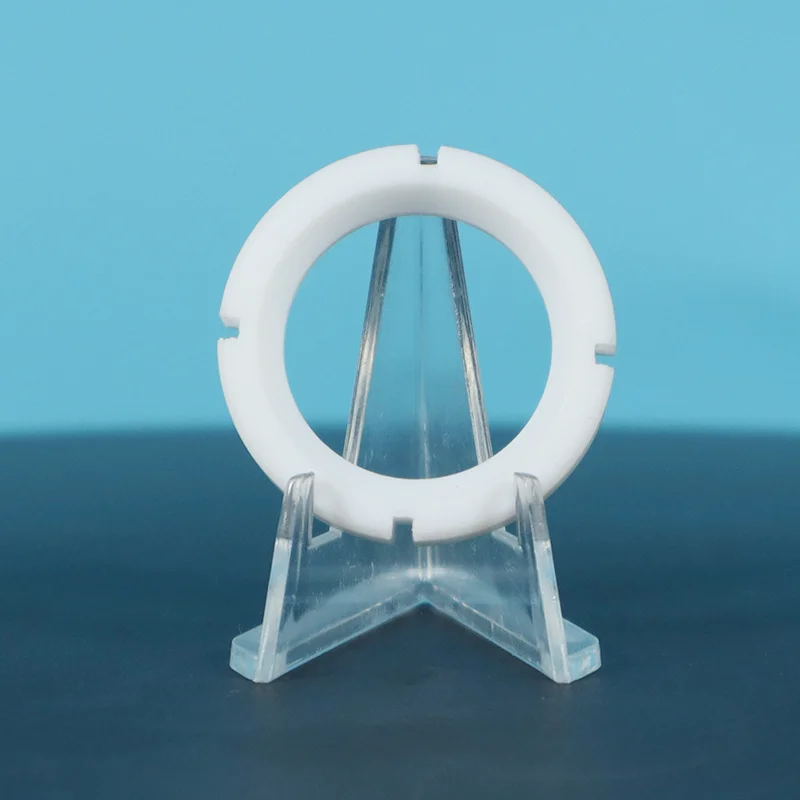

Virgin PTFE Valve Seat

Waarom kiezen voor maagdelijke PTFE-klepzittingen?

Het probleem van het stoelmateriaal

Als u momenteel rubberen, EPDM- of metalen klepzittingen gebruikt, ondervindt u mogelijk een of meer van deze problemen:

Probleem	Waarom het gebeurt	Hoe PTFE dit oplost
Uw kleppen lekken na een paar maanden	Rubber zwelt op, wordt hard of wordt afgebroken door chemicaliën	PTFE is chemisch inert en blijft stabiel in bijna alle media
Je kleppen zijn moeilijk te draaien	Metalen stoelen vereisen een hoog koppel; rubber blijft aan de media plakken	PTFE heeft de laagste wrijving: soepele werking met laag koppel
Media vervuilen uw product	Rubber of metaal kunnen in uw proces terechtkomen	PTFE is puur, voldoet aan de FDA/USP-normen - geen verontreiniging
Stoelen vervang je elk jaar	Rubber heeft een beperkte levensduur; metaal draagt	PTFE gaat 3-5x langer mee - minder wisselingen, minder uitvaltijd
Je kunt geen nullekkage bereiken	Metalen zittingen zijn niet luchtbeldicht (alleen klasse IV/V)	PTFE biedt klasse VI luchtbeldichte afsluiting

Drie kernvoordelen

1. Universele chemische bestendigheid: PTFE is chemisch inert voor vrijwel alle zuren, basen, oplosmiddelen en koolwaterstoffen. Het lost afdichtingsproblemen op in de chemische, petroleum-, farmaceutische en voedingsindustrie die andere materialen niet aankunnen. Eén zitmateriaal voor vrijwel elk medium.

2. Luchtbeldichte afsluiting: Zachte PTFE-zittingen bieden klasse VI (bubbeldichte) afsluiting, de strengste lekklasse die haalbaar is. Metalen stoelen kunnen dit niet bereiken. Rubber kan dat wel, maar rubber faalt in agressieve media. PTFE geeft u geen lekkage zonder de chemische beperkingen.

3. Laagste wrijving: PTFE heeft de laagste wrijvingscoëfficiënt van alle vaste materialen (0,05-0,20), wat zorgt voor een soepele werking van de klep, lage koppelvereisten en verminderde slijtage van de actuator. Geen plakken. Geen vreten. Geen media-opbouw.

Vergelijking: PTFE versus andere stoelmaterialen

Vergelijking van kosten en prestaties

Materiaal	Beste voor	Kosten (initieel)	Levensduur in de chemische dienst	Totale kosten (3 jaar)
Rubber/EPDM	Water, lucht, lage temperaturen	$ (1x)	6-12 maanden	$$$$ (3-6 vervangingen)
Metaal	Hoge temperatuur, hoge druk, schuurmiddelen	$$$$ (4-5x)	5+ jaar	$$$ (geen vervangingen, maar hoge initiële kosten)
Maagdelijke PTFE	Schone chemicaliën, FDA-toepassingen, lage druk	$$ (2x)	2-3 jaar	$$ (1 vervanging)
Gevuld PTFE	Schuurmiddelen, hoge druk, hoge temperatuur	$$$ (3x)	3-5+ jaar	$ (nul vervangingen)

Prestatievergelijking

Eigendom	Rubber/EPDM	Metaal	Maagdelijke PTFE	Gevuld PTFE
Temperatuurbereik	-40°C tot +150°C	Tot 650°C+	-180°C tot +200°C	-180°C tot +200°C
Chemische weerstand	★★☆☆☆	★★★☆☆	★★★★★	★★★★★
Afdichtingsklasse	Klasse VI	Klasse IV-V	Klasse VI	Klasse VI
Wrijving	★★☆☆☆	★☆☆☆☆	★★★★★	★★★★☆
Kruipweerstand	★★★★☆	★★★★★	★★☆☆☆	★★★★☆
Slijtvastheid	★★★☆☆	★★★★★	★★☆☆☆	★★★★★
FDA-compatibel	Beperkt	❌	✅ Ja	✅ (alleen maagd)
Kosten (initieel)	$	$$$$	$$	$$$
Beste voor	Water, lucht, lage temperatuur	Extreme omstandigheden	Schone chemicaliën	Schuurmiddelen, hoge druk

Snelle selectiegids

Als uw dienst...	Kiezen...
Schone chemicaliën, FDA-toepassingen, lage druk	Maagdelijke PTFE
Schurende media, slurries, hoge druk	Glasgevuld PTFE
Hoge snelheid, warmteafvoer, drooglopen	Met koolstof gevuld PTFE
Permeatiegevoelige, thermische cycli, kritische chemicaliën	TFM™-gemodificeerd PTFE
Hoge temperaturen (boven +300°C), extreme druk	Metaal of PEEK
Water, lucht, lage temperatuur, lage kosten prioriteit	Rubber/EPDM
Weet je het niet zeker? Stuur ons uw media, temperatuur, druk	Wij raden aan

Toepassingen

Primaire industrieën

Industrie	Sollicitatie	Aanbevolen cijfer
Chemische verwerking	Kogelkranen, regelkleppen die zuren, oplosmiddelen en bijtende stoffen verwerken	Maagdelijk PTFE of TFM™ gemodificeerd
Olie en gas	Hogedrukkogelkranen, putmondapparatuur, pijpleidingen	Glasgevuld of koolstofgevuld PTFE
Farmaceutisch	Steriele verwerking, API-productie	Maagdelijke PTFE (FDA/USP)
Eten en drinken	Sanitaire kleppen, vulapparatuur	Maagdelijk PTFE (FDA-goedgekeurd)
Pulp & Papier	Schurende mestkleppen, vergisterkleppen	Glasgevuld PTFE
Energieopwekking	Stoomsystemen, koelwaterkleppen	RPTFE of PEEK
Cryogene service	LNG, vloeibare zuurstof, cryogene vloeistoffen	PCTFE of gemodificeerd PTFE

Typische uitrusting

Drijvende en op tap gemonteerde kogelkranen

Vlinderkleppen

Schuifafsluiters en klepafsluiters

Sluit kleppen

Regelkleppen

Terugslagkleppen

Factory Factory Factory Factory

Toepassingen in de echte wereld

Casestudy 1: Door TFM™ gemodificeerd PTFE opgelost permeatieprobleem

Uitdaging: Een klant van een fabrikant van kogelkranen gebruikte PTFE-klepzittingen die niet voldoende weerstand boden tegen vervorming, slijtage en permeatie. Het PTFE had ook de neiging te zwellen en samen te trekken, wat zorgde voor een onvolmaakte afdichting.

Oplossing: Het materiaal van de klepzitting is vervangen door TFM™-gemodificeerd PTFE, met een veel grotere weerstand tegen vervorming en een lagere permeatiesnelheid. Het materiaal zorgde ook voor een gladdere oppervlakteafwerking, waardoor wrijving werd verminderd en de afdichting tussen kogel en zitting werd verbeterd.

Resultaat: De nieuwe stoel bood een betere permeatieweerstand, verbeterde maatvastheid en verbeterde structurele integriteit. De fabrikant produceert nu klepzittingen in de maten ¾ tot 54 inch, met toepassingen in de chemische verwerking, ethanol-, olie- en gas-, spoorweg-, papier- en voedingsmiddelenindustrie.

Kort gezegd: één materiaalverandering loste drie problemen op: permeatie, vervorming en wrijving. Geen verdere vervangingen nodig.

Casestudy 2: PTFE-zitting verdubbelde levensduur

Uitdaging: Een fabrikant van drankenconcentraten kreeg te maken met defecte afdichtingen op vlinderkleppen als gevolg van agressieve smaakstoffen bij temperaturen onder de 50 °C en een druk onder de 5 bar. De OEM FPM-afdichting zwol op, kreukte en liet los onder chemische aantasting.

Oplossing: FPM vervangen door een op PTFE gebaseerde stoel.

Resultaat: De nieuwe op PTFE gebaseerde stoel ging drie maanden mee, vergeleken met de originele FPM-stoel die 1,5 maand meeging. Verdubbelde levensduur. Verminderde onderhoudsonderbrekingen met 50%.

Kort gezegd: eenvoudige materiaalupgrade. 2x langere levensduur. De helft van de stilstand.

Casestudy 3: Glasgevuld PTFE – 8x langere levensduur

Uitdaging: Bij een mijnbouwbedrijf werden elke vier tot zes weken klepzittingen vervangen van slurrykleppen die schurende ertsdeeltjes verwerkten. Zittingen van nieuw PTFE waren snel versleten, wat regelmatig tot productieonderbrekingen leidde.

Oplossing: Opgewaardeerd naar glasgevulde PTFE-stoelen met verbeterde slijtvastheid en sterkte.

Resultaat: Stoelen gingen 8 maanden mee, 8x langer dan nieuw PTFE. De productie-uptime is aanzienlijk verbeterd. Onderhoudsintervallen verlengd van weken tot maanden.

Kort gezegd: één wijziging. 8x langere levensduur. 80% minder stilstand.

Opmerking: De daadwerkelijke resultaten variëren afhankelijk van de toepassingsomstandigheden. Neem contact met ons op voor toepassingsspecifieke aanbevelingen.

Technische specificaties

Parameter	Maagdelijke PTFE	Glas gevuld	Met koolstof gevuld	TFM™ aangepast
Temperatuurbereik	-180°C tot +200°C	-196°C tot +260°C	-200°C tot +230°C	-200°C tot +260°C
Drukbereik	Tot 70 bar	Klasse 800+	Klasse 800+	Klasse 800+
Kruipweerstand	★★☆☆☆	★★★★☆	★★★☆☆	★★★★★
Slijtvastheid	★★☆☆☆	★★★★★	★★★★☆	★★★☆☆
Chemische weerstand	pH-waarde 0-14	Uitstekend (niet HF/alkali)	Uitstekend (geen oxidatiemiddelen)	pH-waarde 0-14
Permeatieweerstand	★★☆☆☆	★★★☆☆	★★★☆☆	★★★★★
FDA-compatibel	✅ Ja	❌ Nee	❌ Nee	✅ Ja
Kleur	Wit	Grijs-wit	Zwart	Wit

Beschikbare kwaliteiten

Cijfer	Beste voor	Belangrijkste voordeel	Chemische limiet	Kosten
Maagdelijke PTFE	Schone chemicaliën, FDA, lage druk	Universele chemische bestendigheid, laagste wrijving	Koudestroom onder belasting	$
Glasgevuld PTFE	Schuurmiddelen, slurries, hoge belasting	Beste slijtvastheid, sterkte	Niet voor HF of sterke alkaliën	$$
Koolstofgevuld PTFE	Hoge snelheid, warmteafvoer	Thermische geleidbaarheid, lage wrijving	Niet voor sterke oxidatiemiddelen	$$
TFM™-gemodificeerd PTFE	Permeatiegevoelige, kritische diensten	Laagste permeatie, beste stressherstel	Hogere kosten	$$$
PCTFE	Cryogene service, hoge druk	Uitstekende prestaties bij lage temperaturen	Beperkt tot +150°C	$$$
KIJKJE	Extreme temperaturen, hoge belasting	Hoogste sterkte, slijtvastheid	Zeer hoge kosten	$$$$

Kwaliteitsborging

100% nieuw harsmateriaal: geen maalgoed, geen gerecycled materiaal. Consistente kwaliteit, batch na batch.

Volledige traceerbaarheid: elke batch is traceerbaar, van grondstof tot eindproduct. Materiaalcertificaten op aanvraag verkrijgbaar.

Precisiebewerking: stoelen zijn nauwkeurig bewerkt met nauwe toleranties (nauwkeurigheid ± 0,1 mm) met behulp van CNC-draaibanken.

ISO 9001-gecertificeerd: productieprocessen gecertificeerd onder ISO-kwaliteitsmanagementsystemen.

FDA-conforme kwaliteiten beschikbaar: Virgin PTFE-kwaliteiten voldoen aan de FDA 21 CFR 177.1550-vereisten.

Aangepaste ontwerpondersteuning: technische ondersteuning om de zittinggeometrie te optimaliseren voor uw specifieke klepontwerp.

Test Test Test Test

Veelgestelde vragen

Vraag: Wat is Virgin PTFE-klepzitting en hoe weet ik of de mijne vervangen moet worden?

A: Het afdichtingsonderdeel waar de kogel, schijf of plug het klephuis ontmoet. PTFE biedt universele chemische bestendigheid, lage wrijving en luchtbeldichte afsluiting van klasse VI.

Vervang wanneer u het volgende opmerkt: lekkage via de gesloten klep, hoger dan normaal bedrijfskoppel, zichtbare slijtage of krassen, of na langdurig onderhoud onder veeleisende omstandigheden.

Als u het niet zeker weet, stuur ons dan een foto en de specificaties van uw klep. Wij helpen u bij het diagnosticeren.

Vraag: Virgin PTFE versus gevuld PTFE, welke kwaliteit past op mijn klep?

A: Drie vragen die u uzelf moet stellen:

Zijn uw media schoon of schurend? Schoon → Maagdelijk PTFE. Schuurmiddel → Glasgevuld.

Is de temperatuur hoog of heeft u warmteafvoer nodig? → Met koolstof gevuld.

Is permeatie een probleem of heeft u de langste levensduur nodig? → TFM™ aangepast.

Snelle regel: Maagdelijk PTFE voor zuiverheid en FDA-conformiteit. Gevuld PTFE voor sterkte, slijtvastheid en een lange levensduur.

Stuur ons uw media, temperatuur, druk, wij adviseren u in één antwoord de juiste kwaliteit.

Vraag: Wat zijn de grenzen en de meest voorkomende fout?

A: Temperatuur: -180°C tot +200°C.

Druk: tot 414 bar, afhankelijk van uitvoering en uitvoering.

Chemische limieten:

Glasgevuld: Niet voor HF of sterke alkaliën

Met koolstof gevuld: Niet voor sterke oxidatiemiddelen

Virgin PTFE & TFM™: Niet voor gesmolten alkalimetalen of fluorgas

Meest voorkomende fout: Overcompressie. PTFE vereist een nauwkeurige zitkracht. Te veel compressie beschadigt de stoel; te weinig veroorzaakt lekkage.
