Fabrikant van hoogwaardige PTFE-enveloppakkingen

Naaststandaard PTFE-pakkingen, Taifnobiedt ook PTFE-enveloppakkingen. Met meer dan 20 jaar ervaring in de sector beschikken we over uitgebreide mogelijkheden op het gebied van R&D, productie en verkoop; onze producten zijn compatibel met een pH-bereik van 0–14, geschikt voor een breed temperatuurbereik en bieden prijs-kwaliteitverhouding.

Wat zijn PTFE-enveloppakkingen?

PTFE-enveloppakkingen zijn samengestelde afdichtingspakkingen bestaande uit een PTFE-buitenmantel die een samendrukbare vulkern omhult. De PTFE-mantel biedt universele chemische bestendigheid (pH 0-14). De vulkern zorgt voor samendrukbaarheid, veerkracht en aanpassingsvermogen aan onregelmatigheden in de flens.

Het probleem dat ze oplossen: Standaard PTFE-pakkingen zijn stijf en duur. Rubberen pakkingen worden afgebroken door chemicaliën. Met glas beklede flenzen hebben oneffen oppervlakken die standaardpakkingen niet kunnen afdichten. Enveloppakkingen lossen alle drie de problemen op.

Welke serietypen kan Taifno aanbieden?

Type A – Spleettype

Type B – machinaal bewerkt type

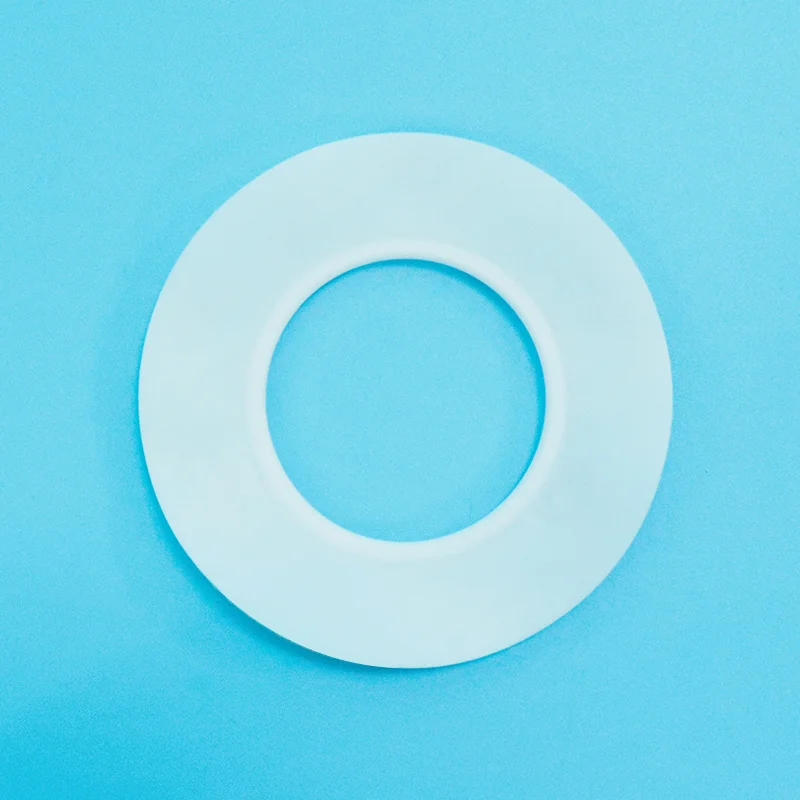

Type C - Opvouwbaar type

Snelle selectiegids

Toepassingsbereik

Primaire toepassingen

Waarom hebben glasgevoerde flenzen enveloppakkingen nodig?

Met glas beklede flenzen hebben golvende, oneffen oppervlakken als gevolg van het glascoatingproces. Standaard PTFE-pakkingen vereisen een hoog boutkoppel om af te dichten, waardoor de broze glaslaag scheurt.

Enveloppakkingen lossen dit op:

Afdichting met laag koppel- voorkomt glasscheuren

Vervormbaarheid— compenseert golvende, oneffen oppervlakken

PTFE-mantel– behandelt agressieve media

Samendrukbare kern— absorbeert flensonregelmatigheden

Belangrijkste voordelen

1. Universele chemische bestendigheid

De PTFE-mantel is bestand tegen bijna alle chemicaliën bij pH 0-14, sterke zuren, logen, oplosmiddelen, koolwaterstoffen, chloor en meer. De vulkern is volledig beschermd en komt nooit in contact met de media.

2. Afdichting met laag koppel

Enveloppakkingen sluiten met een aanzienlijk lager koppel af dan massieve PTFE-pakkingen, waardoor kwetsbare, met glas beklede en plastic flenzen tegen beschadiging worden beschermd.

3. Vervormbaarheid aan ongelijke flenzen

De samendrukbare kern compenseert golvende oppervlakken, krassen, putjes, flensvervorming en kromtrekken.

4. Kostenvoordeel

Type A enveloppakkingen kosten 30-50% minder dan massieve PTFE-pakkingen van dezelfde maat, waardoor ze chemische bestendigheid bieden tegen een fractie van de kosten.

5. FDA-conforme kwaliteiten beschikbaar

PTFE-mantel voldoet aan FDA 21 CFR 177.1550. Food-grade vulkernen beschikbaar voor voedsel- en farmaceutische toepassingen.

Veelgestelde vragen

Vraag: Wat is een PTFE-enveloppakking en wanneer moet ik deze gebruiken?

A: Een PTFE-enveloppakking bestaat uit een PTFE-buitenmantel waarin een samendrukbare vulkern is ingekapseld. De PTFE-mantel biedt universele chemische bestendigheid (pH 0-14, tot +200°C), terwijl de vulkern samendrukbaarheid en veerkracht biedt.

Gebruik enveloppakkingen wanneer:U hebt chemische bestendigheid nodig op ongelijke of met glas beklede flenzen, u hebt afdichtingen met een laag koppel nodig om kwetsbare oppervlakken te beschermen, u hebt kosteneffectieve chemische bestendigheid nodig (30-50% minder dan massief PTFE), of u heeft FDA-conforme materialen nodig voor toepassingen in de voedings- en farmaceutische sector.

Wanneer NIET gebruiken:Extreem hoge druk (gebruik een metalen mantel), hoge temperatuur stoom boven +200°C, of ​​toepassingen die absolute chemische zuiverheid vereisen zonder vulkern (gebruik massief PTFE).

Vraag: Type A versus Type B versus Type C, welke moet ik kiezen?

A: Drie typen voor drie verschillende toepassingen:

Type A (gleuf): Meest zuinig (30-50% minder dan massief PTFE). Druk tot 4,0 MPa. Beste voor algemene chemische diensten onder lage druk.

Type B (bewerkt): Geen spleet, volledig ingekapselde vulkern. Druk tot 5,0 MPa. De binnendiameter kan overeenkomen met de flensboring om stromingsturbulentie te voorkomen. Het beste voor kritische chemische toepassingen met middelhoge druk.

Type C (opvouwbaar): Gegolfde metalen kern zorgt voor herstel bij terugvering en weerstand tegen uitbarsten. Aanbevolen voor DN350+. Beste voor hoge druk, thermische cycli, flenzen met grote diameter en risico op uitbarsting.

Snelle regel:

Economie + lage druk → Type A.

Afdichtingsintegriteit + middelhoge druk → Type B.

Hoge prestaties + grote diameter → Type C.

Vraag: Wat zijn de beperkingen en veelvoorkomende fouten van PTFE-omhulselpakkingen?

A:Temperatuur: Tot +200°C (PTFE-limiet – vulstof kan lager liggen, afhankelijk van het kernmateriaal).

Druk: Type A tot 4,0 MPa, Type B tot 5,0 MPa, Type C het hoogst.

Chemisch: pH 0-14 universele weerstand, niet compatibel met gesmolten alkalimetalen of elementair fluor bij hoge temperaturen.

Drie veel voorkomende fouten:

(1) Te vast aandraaien op met glas beklede flenzen: enveloppakkingen sluiten af ​​met een lager koppel dan massief PTFE; overmatige compressie beschadigt de PTFE-mantel en kan glasvoeringen doen barsten. Gebruik een momentsleutel en volg de specificaties van de flensfabrikant.

(2) Bij gebruik van type A bij hogedrukgebruik: boven 4,0 MPa kan de pakking vervormen of defect raken; gebruik Type B of C.

(3) Niet opnieuw aanspannen na temperatuurveranderingen: PTFE vertoont thermische uitzetting/krimp; voor bedrijfstemperaturen boven 100°C moeten de bouten bij kamertemperatuur opnieuw worden vastgedraaid. Bij elke bestelling voegen wij installatiespecificaties toe.
