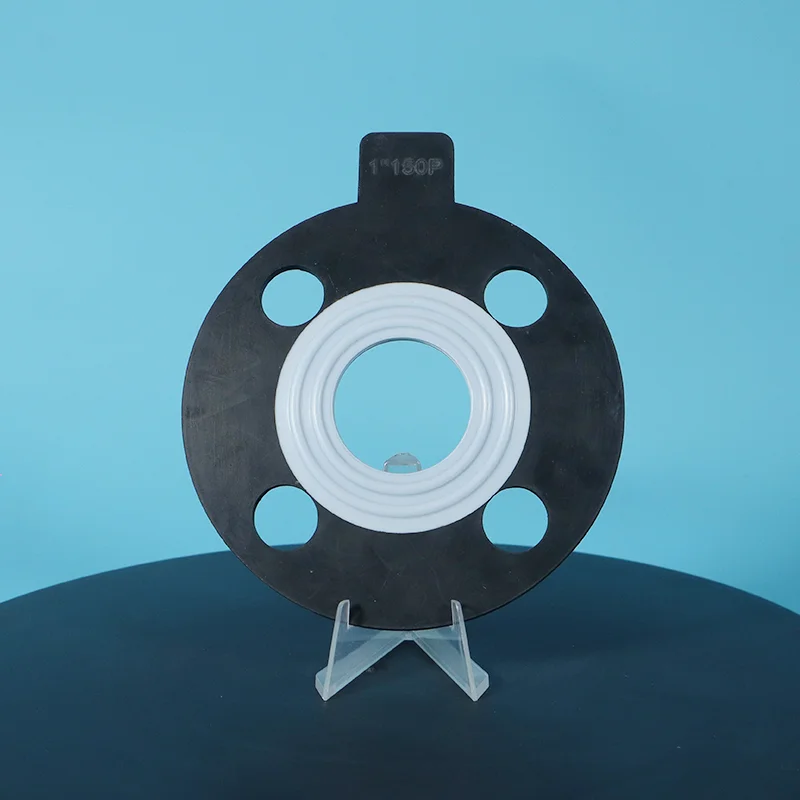

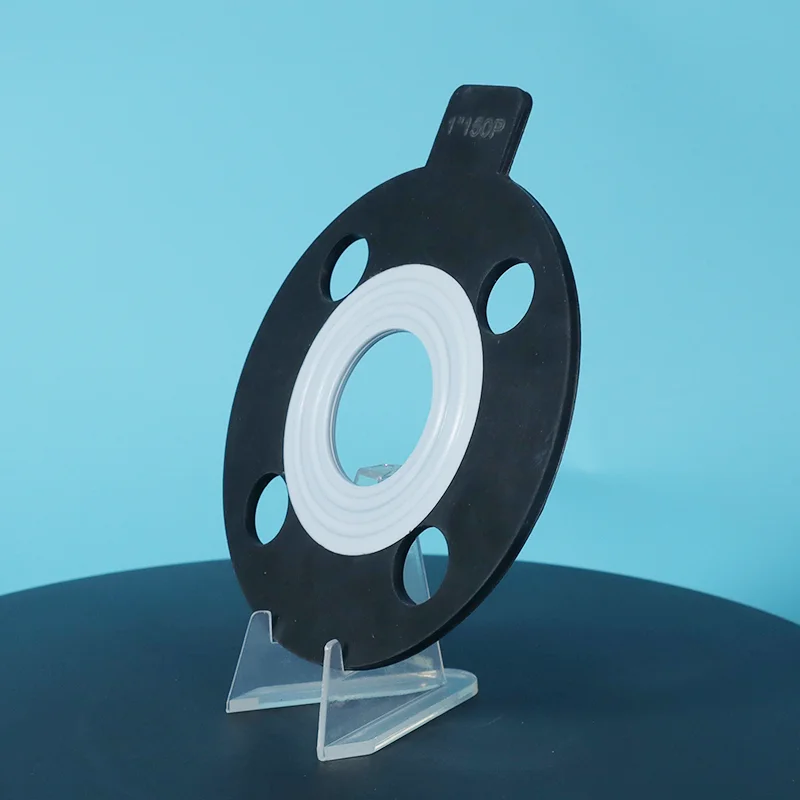

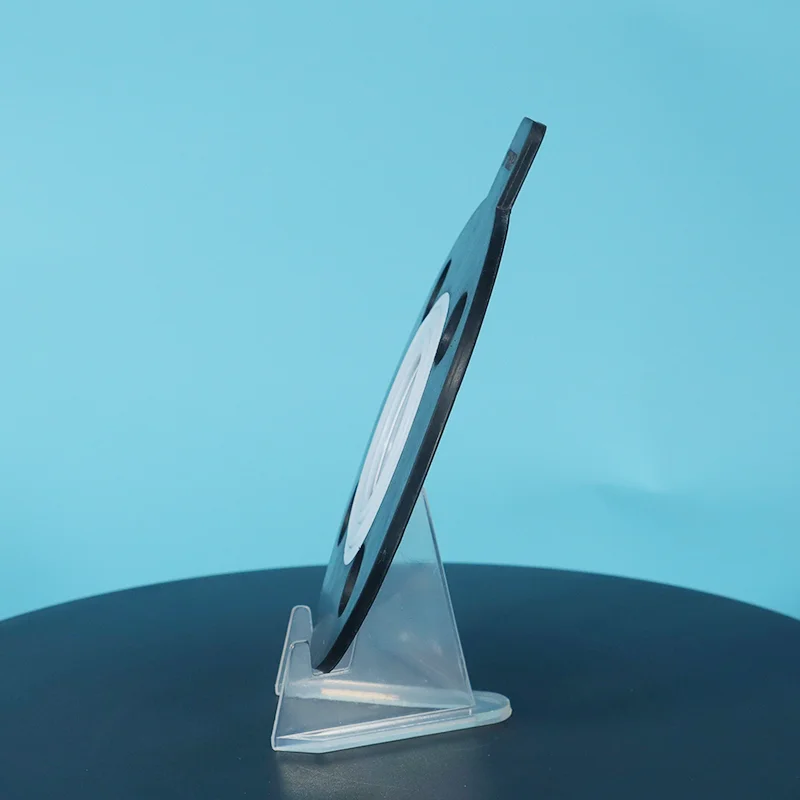

PTFE-envelop rubberen pakking met watermerklijn

De rubberen PTFE-enveloppakking met watermerklijn is een rubberen kern die volledig is ingekapseld in PTFE, met een waterrimpelpatroon (gekarteld) op het afdichtingsvlak. De PTFE-coating zorgt voor universele chemische bestendigheid (pH 0-14). Het waterrimpeloppervlak is de sleutel; het zorgt voor een betrouwbare afdichting bij een laag koppel, waardoor flensschade op met glas beklede en kunststof flenzen wordt voorkomen.

Stuur uw flensgrootte, media en temperatuur naar Taifno, wij kunnen oplossingen op maat en fabrieksdirecte prijzen aanbieden.

Wat is een rubberen PTFE-enveloppakking met watermerklijn?

Een met PTFE-rubber beklede pakking is een samengestelde afdichtingspakking bestaande uit een rubberen kern die volledig is ingekapseld in een PTFE-coating, met een waterrimpelpatroon (gekarteld) op het afdichtingsoppervlak. Dit ontwerp combineert de samendrukbaarheid van rubber met de chemische bestendigheid van PTFE en de afdichtende grip van een gekarteld oppervlaktepatroon.

Structuur:

Rubberen kern: Zorgt voor samendrukbaarheid, herstel en aanpassing aan ongelijke flenzen

PTFE-coating: Biedt universele chemische bestendigheid (pH 0-14), antiaanbaklaag en voorkomt mediavervuiling

Waterrimpeloppervlak: gekarteld patroon op het afdichtingsvlak zorgt voor een betrouwbare afdichtingsgrip bij een laag boutkoppel - voorkomt wegglijden en vermindert de vereisten voor de boutbelasting

Belangrijkste kenmerken:

Afdichting met laag koppel: het waterrimpeloppervlak grijpt het flensvlak vast met minder boutkracht dan gladde PTFE, beschermt kwetsbare flenzen

Flensvriendelijk: Zachte rubberen kern en PTFE-coating beschermen glasgevoerde, kunststof en FRP-flenzen

Chemische bestendigheid: PTFE-coating biedt weerstand tegen pH 0-14 en beschermt de rubberen kern tegen chemische aantasting

Samendrukbaarheid: De rubberen kern vult onregelmatigheden in de flens en compenseert de ontspanning van de bout

Vergelijkings- en selectiegids

PTFE-rubbercoating versus geëxpandeerde PTFE versus massieve PTFE versus enveloppakking

Snelle selectiegids

Beschikbare rubberen kernopties

Primaire toepassingen

Technische specificaties

PTFE-rubbergecoate pakkingeigenschappen

Kwaliteitsborging

100% zuivere PTFE-hars — consistente kwaliteit, batch na batch

Premium rubberen kern: hoogwaardige elastomeren met volledige traceerbaarheid

Volledige inkapseling: PTFE bedekt de rubberen kern volledig - geen blootliggend rubber

FDA-conforme kwaliteiten beschikbaar: EPDM- en siliconenkwaliteiten voldoen aan de FDA-vereisten

Volledige traceerbaarheid: materiaalcertificaten op aanvraag verkrijgbaar

Aangepaste formaten: beschikbaar in standaard flensformaten en aangepaste afmetingen

Levertijd: standaardformaten 5-10 dagen; aangepaste formaten 10-15 dagen

Casestudy

In een pesticidefabriek in Zhejiang werd een met glas beklede reactor onderworpen aan veeleisende chemische verwerkingsomstandigheden, waarbij de dagelijkse druk schommelde tussen -0,09 MPa vacuüm en 0,8 MPa stikstofdruk.

Als gevolg van herhaalde vacuüm- en positieve drukschommelingen leden de originele pakkingen onder onvoldoende herstel en ontspanning van de afdichtingsspanning, wat resulteerde in frequente afdichtingsfouten en lekkageproblemen die de continue productie beïnvloedden.

Om te voldoen aan de eisen op het gebied van chemische bestendigheid, compressieherstel en dynamische afdichtingsprestaties werden als vervangingsoplossing PTFE-ingekapselde pakkingen met rubberen kern en een gekarteld afdichtingsoppervlak geïnstalleerd. De PTFE-buitenlaag biedt uitstekende weerstand tegen corrosieve chemicaliën, terwijl de rubberen kern superieure elasticiteit en compressiecompensatie biedt, waardoor de pakking herhaalde vacuüm- en drukveranderingen kan opvangen.

Na vervanging heeft de reactor ruim een ​​jaar betrouwbaar gefunctioneerd zonder lekkage of afdichtingsfouten, waardoor de stabiliteit van de apparatuur en de operationele betrouwbaarheid aanzienlijk zijn verbeterd.

Veelgestelde vragen

Q: What is a PTFE Envelope Rubber Gasket with Watermark Line, and when should I use it?

A: Een met PTFE-rubber gecoate pakking bestaat uit een rubberen kern die volledig is ingekapseld in een PTFE-coating, met een waterrimpelig (gekarteld) oppervlaktepatroon op het afdichtingsvlak. De rubberen kern zorgt voor samendrukbaarheid en herstel, past zich aan aan ongelijke flenzen en compenseert de ontspanning van de bout.

De PTFE-coating biedt chemische weerstand en voorkomt mediaverontreiniging. Het waterrimpeloppervlak zorgt voor een betrouwbare afdichting bij een laag boutkoppel.

Gebruik het wanneer: Met glas gevoerde flenzen, kunststof flenzen, FRP-flenzen, afdichting met laag koppel vereist, oneffen of beschadigde flensoppervlakken, toepassingen die zowel chemische bestendigheid als samendrukbaarheid vereisen.

Wanneer mag je het NIET gebruiken?: Extreme temperaturen boven +200°C (gebruik geëxpandeerd PTFE of een metalen mantel), toepassingen waarbij de rubberen kern niet compatibel is met de media (controleer de chemische compatibiliteit), of hogedruktoepassingen die extreme weerstand tegen uitbarstingen vereisen.

Vraag: Met PTFE-rubber gecoat versus geëxpandeerd PTFE, welke moet ik kiezen voor met glas gevoerde flenzen?

A: Beide zijn uitstekend geschikt voor met glas beklede flenzen, maar ze dienen verschillende prioriteiten.

PTFE-rubbercoating: rubberen kern zorgt voor maximale samendrukbaarheid en herstel. Het waterrimpeloppervlak biedt afdichtingsgrip bij het laagste koppel. PTFE-coating biedt chemische weerstand.

Beste wanneer: u maximale flensbescherming en het laagst mogelijke koppel nodig heeft en de rubberen kernmaterialen compatibel zijn met uw media.

Uitgebreide PTFE (ePTFE): puur PTFE, geen rubberen kern. Voldoet aan flensonregelmatigheden. Uitstekende chemische bestendigheid en temperatuurbereik.

Beste wanneer: Uw media zijn niet compatibel met een rubberen kern, u moet voldoen aan de FDA/USP, of u heeft een bredere chemische compatibiliteit nodig.

Snelle regel:

Laagste koppel + rubbercompatibiliteit → PTFE-rubbercoating.

Chemische compatibiliteit + FDA-conformiteit → ePTFE.

Vraag: Wat zijn de beperkingen – en wat zijn de meest voorkomende fouten?

A: Temperatuur: -180°C tot +200°C (afhankelijk van rubberen kern).

Chemisch: pH 0-14, PTFE-coating biedt universele weerstand, maar de rubberen kern heeft chemische beperkingen.

Druk: Lager dan pakkingen met metalen kern, niet voor extreem hoge druk.

Drie veel voorkomende fouten:

(1) Gebruik van de verkeerde rubberen kern voor de media: PTFE-coating beschermt de rubberen kern, maar als de PTFE beschadigd is, moet de rubberen kern compatibel zijn met de media.

(2) Te strak aandraaien: de rubberen kern is zacht; overmatige compressie kan de PTFE-coating beschadigen; gebruik een laag koppel bij gecontroleerde installatie.

(3) Overschrijding van de temperatuurlimieten: de temperatuurlimiet van de rubberen kern is lager dan de PTFE-coating; de totale pakkinglimiet wordt bepaald door de rubberen kern, niet door de PTFE.
