Gevulde gemodificeerde PTFE-klepzitting

Bent u op zoek naar een op maat gemaakte, gevulde, gemodificeerde PTFE-klepzittingoplossing tegen een concurrerende prijs? Taifno is een betrouwbare fabrikant en een ideale partner voor de lange termijn. Dit product is een nauwkeurig gegoten afdichtingsonderdeel dat is geïnstalleerd op het grensvlak tussen het kleplichaam en de kogel, vlinderschijf of plug; het biedt verbeterde slijtvastheid, verminderde kruipvervorming en verbeterde permeatieweerstand.

Stuur onderzoek

Productomschrijving

Gevulde gemodificeerde PTFE-klepzittingen zijn met precisie vervaardigd door de integratie van glasvezel, koolstofvezel of geavanceerde gemodificeerde harsen, waardoor de mechanische sterkte en dimensionale stabiliteit worden verbeterd zonder de chemische weerstand in gevaar te brengen.

Taifno is een gespecialiseerde fabrikant met interne R&D- en productiemogelijkheden. Onze producten voldoen aan meerdere internationale certificeringen, waaronder CE- en FDA-normen, en zijn verkrijgbaar in een verscheidenheid aan aangepaste specificaties, zoals glasvezelgevuld, koolstofvezelgevuld, molybdeendisulfide (MoS₂) gevuld en TFM™-gemodificeerde kwaliteiten.

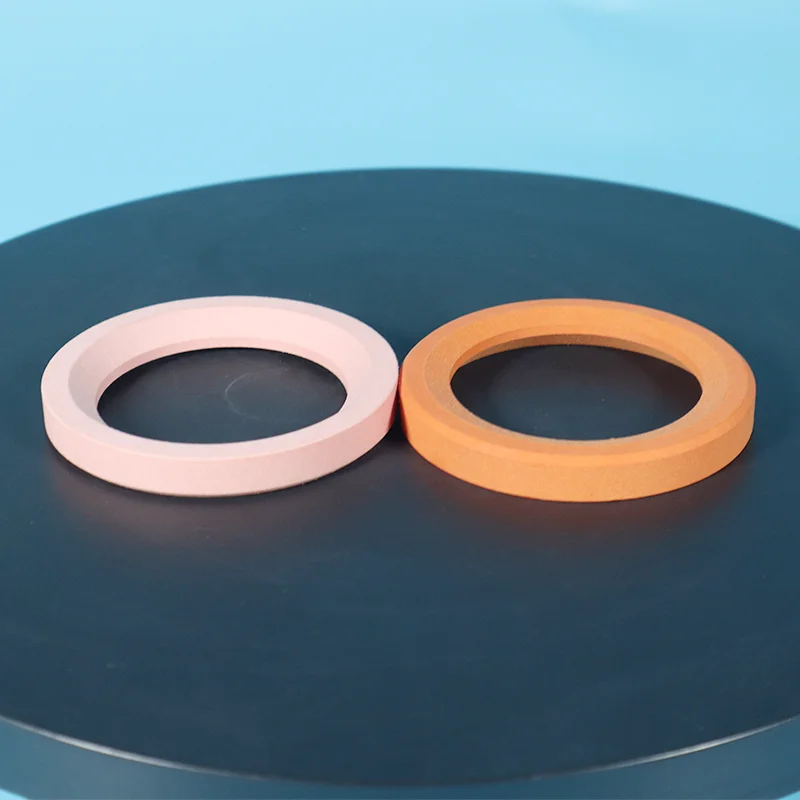

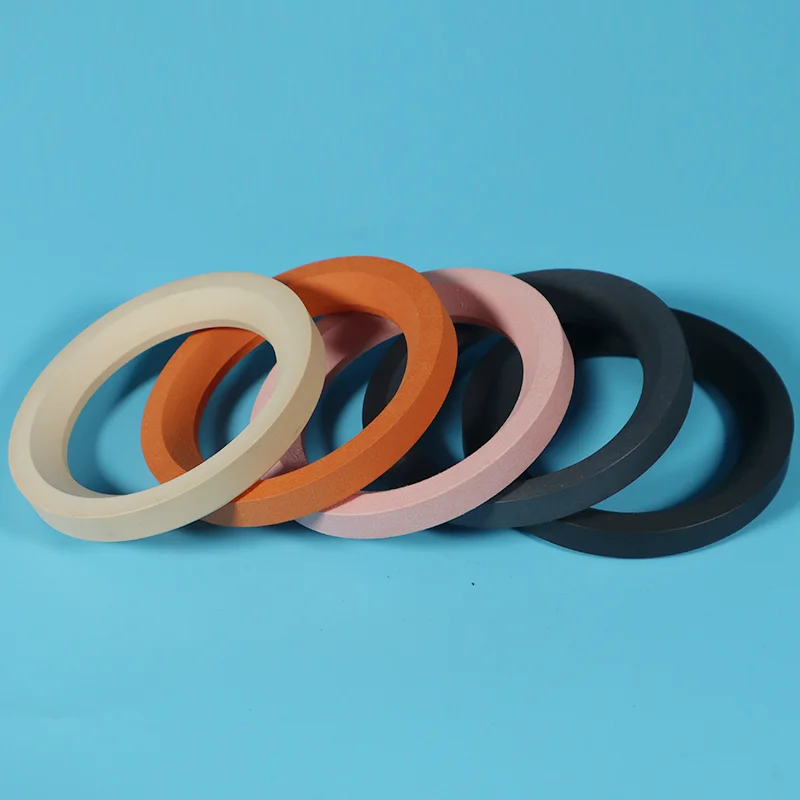

Filled Modified PTFE Valve Seat

Waarom kiezen voor gevulde, gemodificeerde PTFE-klepzittingen?

Het maagdelijke PTFE-probleem

Maagdelijke PTFE-beperking	Waarom het gebeurt	Hoe gemodificeerd PTFE dit oplost
Vervormt onder belasting	PTFE is zacht: koude stroming (kruip) onder aanhoudende druk	Vulstoffen verhogen de stijfheid en kruipweerstand – behouden hun vorm langer
Draagt snel	Zacht materiaal - schuurmiddelen snijden het afdichtingsoppervlak	Hardere vulstoffen (glas, koolstof) verbeteren de slijtvastheid
Permeatie door de afdichting	Virgin PTFE heeft micro-holten; chemicaliën sijpelen er na verloop van tijd doorheen	Gemodificeerde harsen (zoals TFM™) hebben een dichtere structuur en een lagere permeatiesnelheid
Zwelling en samentrekking	Thermische uitzetting - onvolmaakte afdichting bij temperatuurwisselingen	Betere dimensionele stabiliteit – behoudt de afdichting bij temperatuurschommelingen
Beperkt drukvermogen	Zacht — extrudeert onder hoge druk (<70 bar)	Kan tot 414 bar aan – geschikt voor hogedruktoepassingen

Drie kernvoordelen

1. Verbeterde kruipweerstand

Standaard PTFE vervormt permanent onder langdurige belasting, wat leidt tot lekkage en frequente vervanging. Gemodificeerde PTFE-verbindingen, waaronder TFM™-gemodificeerde harsen en met glas/koolstof gevulde soorten, zijn bestand tegen vervorming onder belasting en behouden de afdichtingskracht gedurende langere tijd. Het resultaat is een klepzitting die het koppel langer vasthoudt en beter afdicht.

2. Superieure slijtvastheid

Klepzittingen in schurende media, slurries, zand of kristalliserende vloeistoffen slijten snel. Met glas gevuld PTFE biedt verhoogde druksterkte en stijfheid, terwijl met koolstof gevulde kwaliteiten zorgen voor lage wrijving en warmteafvoer. Verbeteringen in de slijtvastheid kunnen de levensduur 3-5x langer verlengen dan bij nieuw PTFE.

3. Lagere permeatiesnelheid

In kritieke chemische toepassingen kunnen media langzaam door nieuw PTFE dringen, het kleplichaam aantasten of naar de atmosfeer ontsnappen. Gemodificeerde PTFE-harsen zoals TFM™ PTFE hebben een dichtere polymeerstructuur, waardoor de permeatie aanzienlijk wordt verminderd en de integriteit van de afdichting wordt verbeterd.

Vergelijking: gemodificeerd PTFE versus nieuw PTFE

Vergelijking van kosten en prestaties

Materiaal	Beste voor	Kosten (initieel)	Levensduur in zware dienst	Totale kosten (3 jaar)
Maagdelijke PTFE	Schone chemicaliën, lage druk (<70 bar), FDA-toepassingen	$ (1x)	6-12 maanden	$$$$ (3-6 vervangingen)
Glasgevuld PTFE	Schurende media, hoge belasting, gemiddelde druk	$$ (1,5x)	3-5 jaar	$$ (1 vervanging)
Koolstofgevuld PTFE	Hoge snelheid, warmteafvoer, lage wrijving	$$ (1,6x)	3-5 jaar	$$ (1 vervanging)
TFM™-gemodificeerd PTFE	Permeatiegevoelig, thermische cycli, hoge druk	$$$ (2,5x)	5+ jaar	$ (nul vervangingen)

Belangrijkste inzicht: Nieuw PTFE kost vooraf minder, maar als u het elke 6 tot 12 maanden vervangt, overstijgen de cumulatieve kosten van onderdelen + arbeid + uitvaltijd snel de kosten van een gemodificeerde PTFE-zitting die 3 tot 5 jaar meegaat.

Prestatievergelijking

Eigendom	Maagdelijke PTFE	Glas gevuld	Met koolstof gevuld	TFM™ aangepast
Temperatuurbereik	-180°C tot +200°C	-180°C tot +200°C	-180°C tot +200°C	-180°C tot +200°C
Kruipweerstand	★★☆☆☆	★★★★☆	★★★☆☆	★★★★★
Slijtvastheid	★★☆☆☆	★★★★★	★★★★☆	★★★☆☆
Chemische weerstand	★★★★★	★★★★☆	★★★★☆	★★★★★
Permeatieweerstand	★★☆☆☆	★★★☆☆	★★★☆☆	★★★★★
FDA-compatibel	✅ Ja	❌ Nee	❌ Nee	✅ Ja

Toepassingen

Primaire industrieën

Industrie	Sollicitatie	Aanbevolen cijfer
Chemische verwerking	Kogelkranen, regelkleppen die zuren, oplosmiddelen en bijtende stoffen verwerken	Maagdelijk PTFE of TFM™ gemodificeerd
Olie en gas	Hogedrukkogelkranen, putmondapparatuur, pijpleidingen	Glasgevuld of koolstofgevuld PTFE
Pulp & Papier	Schurende mestkleppen, vergisterkleppen	Glasgevuld PTFE
Eten en drinken	Sanitaire kleppen, vulapparatuur	Maagdelijk PTFE (FDA-goedgekeurd)
Farmaceutisch	Steriele verwerking, API-productie	Maagdelijk PTFE of TFM™ gemodificeerd (FDA/USP)
Halfgeleider	Hoogzuivere chemische distributie	Zeer zuiver maagdelijk PTFE
Energieopwekking	Stoomsystemen, koelwaterkleppen	TFM™ gemodificeerd of PCTFE
Waterstof Dienst	Cryogene vloeibare waterstof, gasvormige waterstof onder hoge druk	PCTFE (cryogeen), Virgin PTFE (lage porositeit)

Typische uitrusting

Drijvende en op tap gemonteerde kogelkranen

Vlinderkleppen

Schuifafsluiters en klepafsluiters

Sluit kleppen

Regelkleppen en smoorkleppen

Toepassingen in de echte wereld

Casestudy 1: 4x verlenging van de levensduur met gemodificeerd PTFE

Uitdaging: Een chemische fabriek was elke 8-10 maanden bezig met het vervangen van PTFE-klepzittingen op regelkleppen die agressief zuur verwerken als gevolg van kruipvervorming en lekkage. Uitvaltijd voor vervanging kost $ 5.000 per klep per gebeurtenis.

Oplossing: Overgestapt op TFM™-gemodificeerde PTFE-stoelen met verbeterde kruipweerstand en maatvastheid.

Resultaat: Stoelen gingen meer dan 3 jaar mee, 4x langer dan nieuw PTFE. Er zijn 3 vervangingsgebeurtenissen per klep geëlimineerd.

Totale besparing: $15.000 per klep gedurende 3 jaar, plus verminderde arbeids- en veiligheidsrisico's.

Casestudy 2: Probleem met permeatie van kogelkranen opgelost

Uitdaging: Een klant van een fabrikant van kogelkranen gebruikte PTFE-klepzittingen die niet voldoende weerstand boden tegen vervorming, slijtage en permeatie. Het PTFE had ook de neiging te zwellen en samen te trekken, wat zorgde voor een onvolmaakte afdichting.

De fabrikant werkte samen met materiaalexperts om het materiaal van de klepzitting te vervangen door TFM™-gemodificeerd PTFE, dat een veel grotere weerstand tegen vervorming en een lagere permeatiesnelheid bood dan standaard PTFE.

Het materiaal zorgde ook voor een gladdere oppervlakteafwerking, waardoor wrijving werd verminderd en de afdichting tussen kogel en zitting werd verbeterd.

Resultaat: De nieuwe stoel bood een betere permeatieweerstand, verbeterde maatvastheid en verbeterde structurele integriteit. De fabrikant produceert deze klepzittingen nu in maten van ¾ tot 54 inch in diameter, met toepassingen in de chemische verwerking, ethanol-, olie- en gas-, spoorweg-, papier- en voedingsmiddelenindustrie.

Casestudy 3: Glasgevuld PTFE voor mestverwerking

Uitdaging: Bij een mijnbouwbedrijf werden elke vier tot zes weken klepzittingen vervangen van slurrykleppen die schurende ertsdeeltjes verwerkten. De nieuwe PTFE-stoelen waren snel versleten, wat regelmatig productieonderbrekingen veroorzaakte.

Oplossing: Opgewaardeerd naar glasgevulde PTFE-stoelen met verbeterde slijtvastheid en sterkte.

Resultaat: Stoelen gingen 8 maanden mee, 8x langer dan nieuw PTFE. De productie-uptime is aanzienlijk toegenomen. Onderhoudsintervallen verlengd van weken tot maanden.

Opmerking: De daadwerkelijke resultaten variëren afhankelijk van de toepassingsomstandigheden. Neem contact met ons op voor toepassingsspecifieke aanbevelingen.

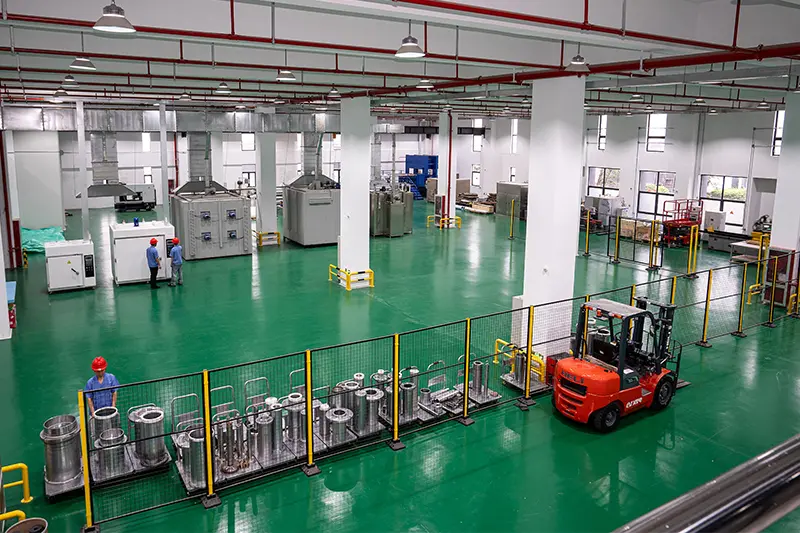

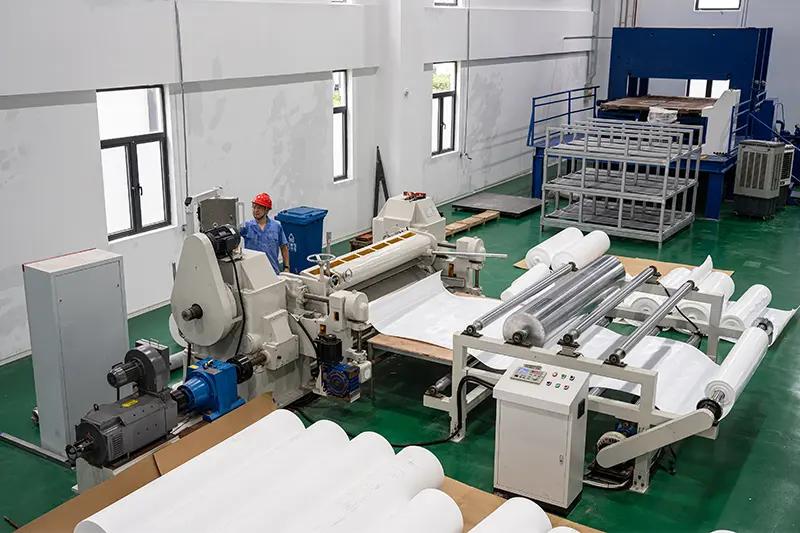

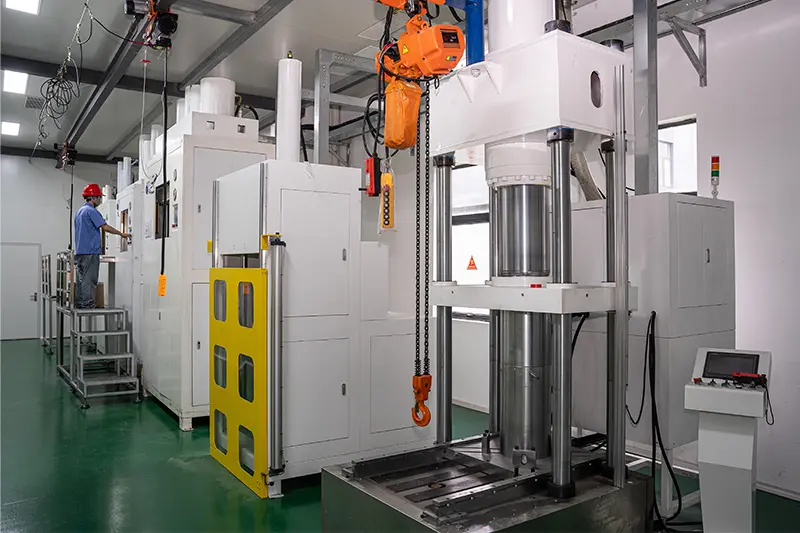

Factory Factory Factory Factory

Technische specificaties

Parameter	Maagdelijke PTFE	Glas gevuld	Met koolstof gevuld	TFM™ aangepast
Temperatuurbereik	-180°C tot +200°C	-180°C tot +200°C	-180°C tot +200°C	-180°C tot +200°C
Maximale druk	70 bar	Klasse 800	Klasse 800	Klasse 800+
Chemische weerstand	pH-waarde 0-14	Uitstekend (niet HF/alkali)	Uitstekend (geen oxidatiemiddelen)	pH-waarde 0-14
FDA-compatibel	✅ Ja	❌ Nee	❌ Nee	✅ Ja
Kleur	Wit	Grijs-wit	Zwart	Wit

Opties voor materiaalkwaliteit

Cijfer	Beste voor	Belangrijkste voordeel	Chemische beperking
Maagdelijke PTFE	Schone chemicaliën, FDA-toepassingen, lage druk	Laagste wrijving, universele chemische bestendigheid, laagste kosten	Vervormt onder belasting – niet bij hoge druk/schuurmiddelen
15-25% glasgevuld	Schurende media, hoge belasting, slurries	Verhoogde sterkte, stijfheid, slijtvastheid	Niet voor fluorwaterstofzuur, sterke alkali
Met koolstof gevuld	Hoge snelheid, drooglopen, warmteafvoer	Uitstekende thermische geleidbaarheid, lage wrijving	Niet voor sterke oxidatiemiddelen
TFM™-gemodificeerd PTFE	Permeatiegevoelige, kritische chemische diensten	Dichtere structuur, beter spanningsherstel, lagere permeatie	Hogere kosten vereisen gespecialiseerde verwerking

Waarom kiezen voor Taifno?

100% nieuw harsmateriaal: geen maalgoed, geen gerecycled materiaal. Consistente kwaliteit, batch na batch.

Volledige traceerbaarheid: elke batch is traceerbaar, van grondstof tot eindproduct. Materiaalcertificaten op aanvraag verkrijgbaar.

Precisiebewerking: de zittingen worden nauwkeurig bewerkt met nauwe toleranties (nauwkeurigheid van 0,1 mm beschikbaar) met behulp van CNC-draaibanken.

ISO-gecertificeerd: productieprocessen gecertificeerd onder ISO-kwaliteitsmanagementsystemen.

FDA-conforme kwaliteiten beschikbaar - Ongezuiverd PTFE en geselecteerde aangepaste kwaliteiten voldoen aan de FDA 21 CFR 177.1550-vereisten.

Aangepaste ontwerpondersteuning: technische ondersteuning om de zittinggeometrie te optimaliseren voor uw specifieke klepontwerp.

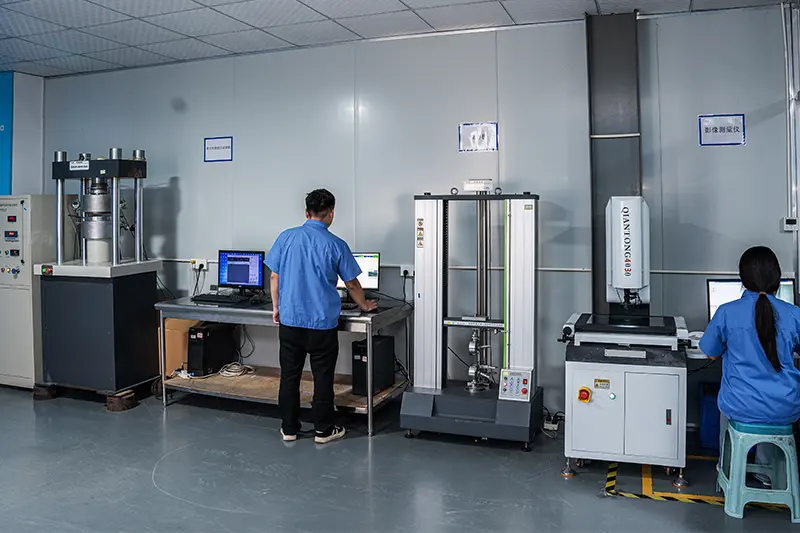

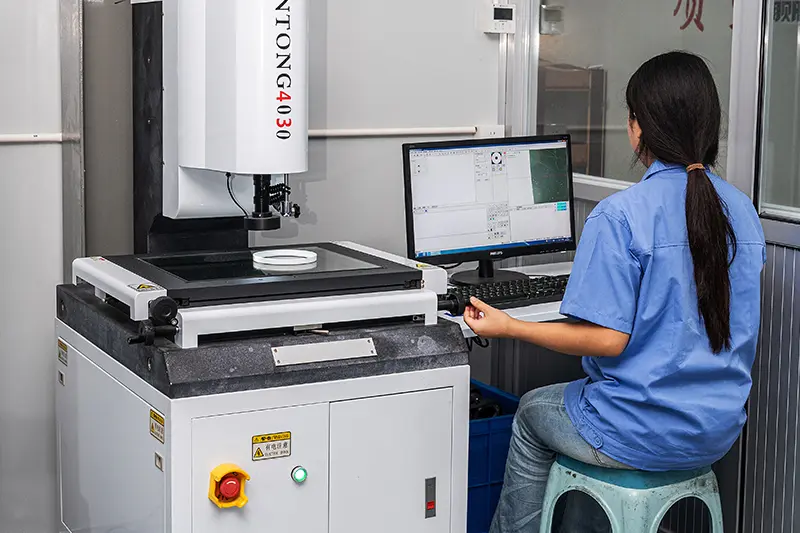

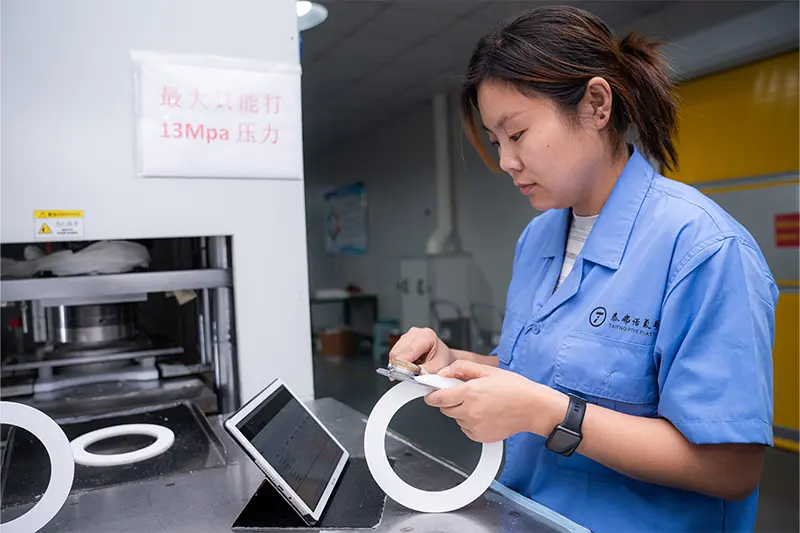

Test Test Test Test

Veelgestelde vragen

Vraag: Wat is een gevulde gemodificeerde PTFE-klepzitting en wanneer moet ik upgraden van nieuw PTFE?

A: Gemodificeerde PTFE-klepzittingen voegen vulstoffen zoals glasvezel, koolstof of geavanceerde harsen toe om de mechanische sterkte, kruipweerstand en slijtvastheid te verbeteren, terwijl de chemische weerstand van PTFE behouden blijft.

Upgrade wanneer: Uw huidige nieuwe PTFE-stoelen vervormen onder druk, voortijdig verslijten of media-permeatie toestaan. In deze gevallen kan gemodificeerd PTFE de levensduur 3-5x verlengen, waardoor de uitvaltijd en de totale kosten worden verminderd.

Vraag: Met glas gevuld versus met koolstof gevuld versus met TFM™ aangepast, welke kwaliteit past op mijn klep?

A: Drie kwaliteiten, drie verschillende toepassingen:

Met glas gevuld: schurende media, slurries, hoge belasting, hoogste slijtvastheid en sterkte. Niet voor HF of sterke alkaliën.

Met koolstof gevuld: hoge snelheid, drooglopen, warmteafvoer, beste thermische geleidbaarheid en lage wrijving. Niet voor sterke oxidatiemiddelen.

TFM™ aangepast: Permeatiegevoelig, thermische cycli, kritische chemische diensten, dichtere structuur, beter stressherstel. Hogere kosten, maar de langste levensduur.

Snelle regel:

Slijtvastheid nodig? Glas gevuld.

Warmteafvoer nodig? Met koolstof gevuld.

Heeft u permeatiecontrole en een lange levensduur nodig? TFM™.

Vraag: Wat zijn de limieten en de meest voorkomende installatiefout?

A: Temperatuur: -180°C tot +200°C (afhankelijk van de kwaliteit).

Druk: tot 414 bar — varieert per ontwerp en materiaal.

Chemische limieten:

Glasgevuld: Niet voor HF of sterke alkali – glas reageert

Met koolstof gevuld: Niet voor sterke oxidatiemiddelen - koolstof oxideert

Virgin PTFE & TFM™: Niet voor gesmolten alkalimetalen of fluorgas

Meest voorkomende fout: Overcompressie. Gemodificeerd PTFE is harder dan nieuw PTFE en vereist een nauwkeurige zitkracht. Te veel compressie beschadigt de stoel; te weinig veroorzaakt lekkage.
