Virgin PTFE biedt lage wrijving, maar mist thermische geleidbaarheid en kan wrijvingswarmte genereren bij snelle of ongesmeerde dynamische toepassingen. Onder aanhoudende belasting kruipt en vervormt het nog steeds.

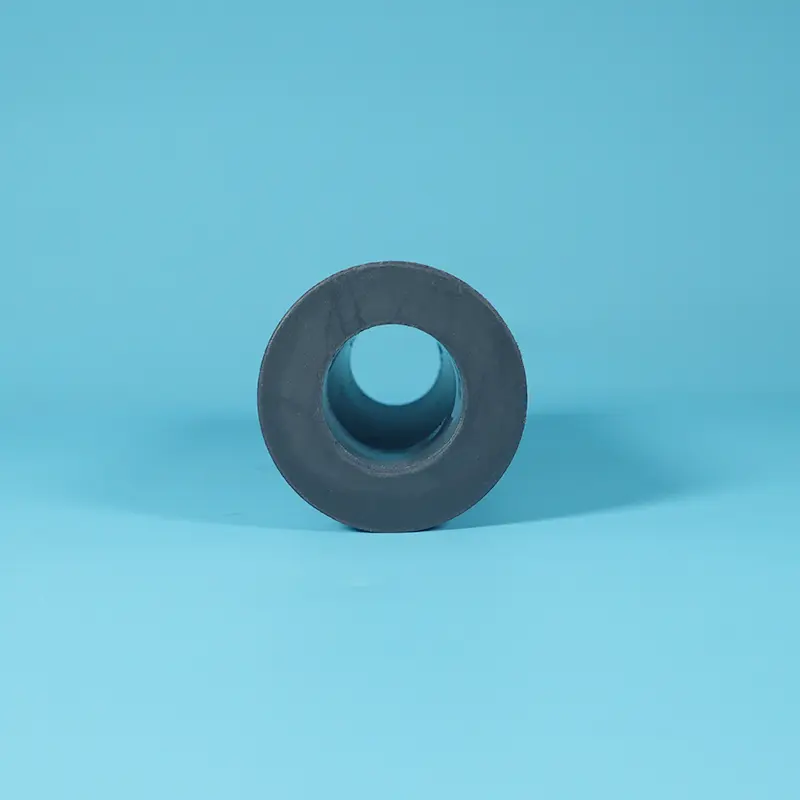

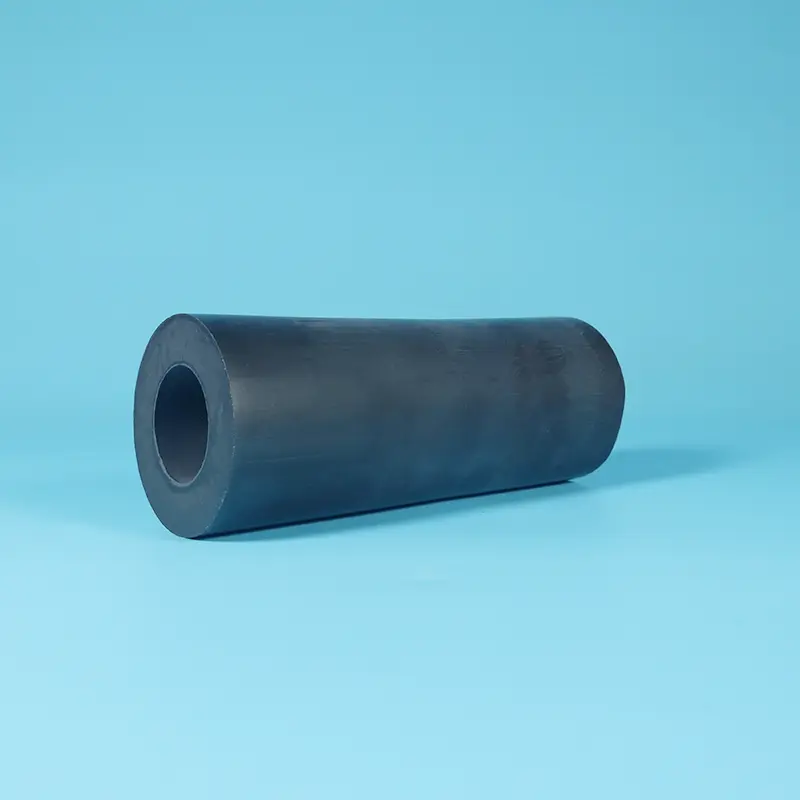

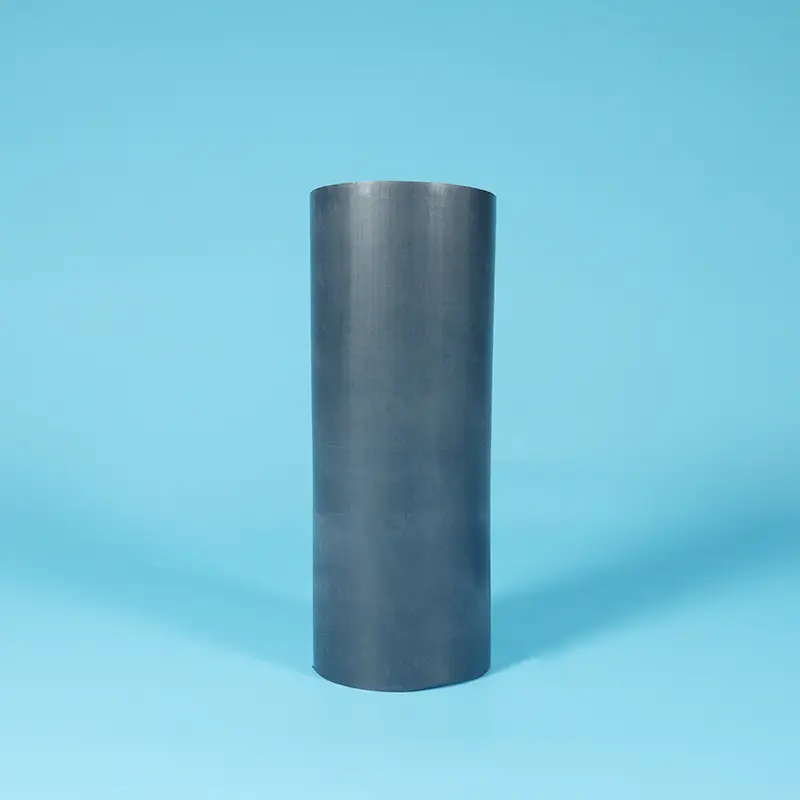

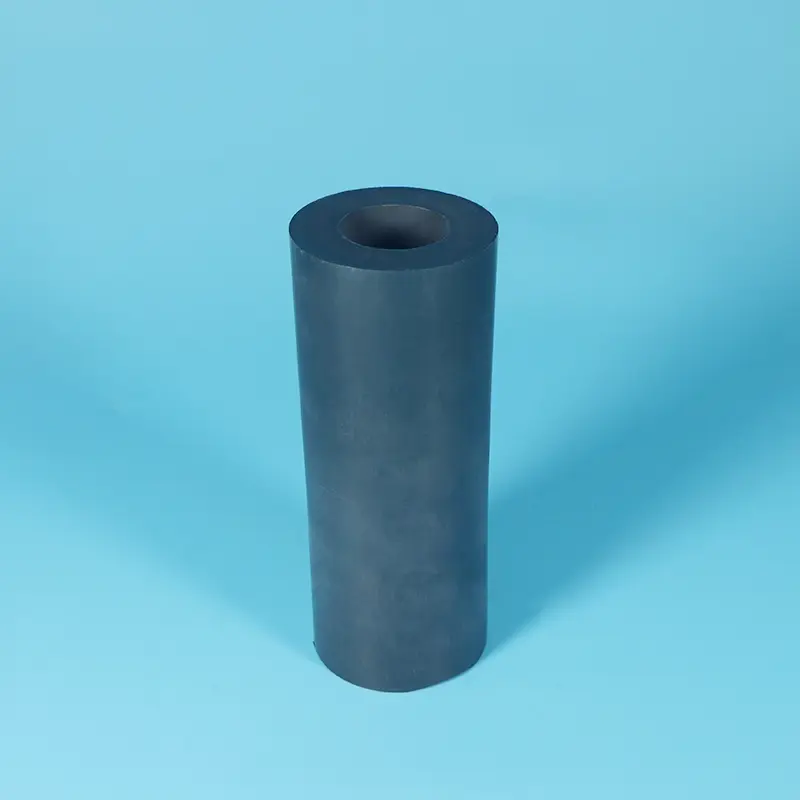

Als u een betrouwbaardere oplossing wilt, kunt u kiezen voor een met grafiet gevulde PTFE-buis. Dit product, aangeboden door de professionele fabriek Taifno, is PTFE gemengd met 15% grafietvuller.
De grafietdeeltjes werken als een vast smeermiddel, waardoor de wrijvingscoëfficiënt wordt verlaagd tot 0,14, waardoor de thermische geleidbaarheid voor warmteafvoer wordt verbeterd en de slijtvastheid wordt verbeterd, terwijl de universele chemische bestendigheid van PTFE behouden blijft.
Specificaties: Temperatuurbereik -180°C tot +200°C, treksterkte 25-45 MPa, dichtheid 2,1-2,3 g/cm³.
Met grafiet gevulde PTFE-buis wordt vervaardigd door grafietvulmiddel (meestal 15% per gewicht) toe te voegen aan PTFE-hars door middel van compounderen en vervolgens extruderen of gieten in buisvorm.
De grafietdeeltjes creëren een zelfsmerend netwerk binnen de PTFE-matrix, waardoor verbeterde thermische en elektrische geleidbaarheid wordt geboden en tegelijkertijd wrijving en slijtage worden verminderd.
|
Proces |
Beste voor |
Belangrijkste kenmerk |
|
Geëxtrudeerde buis |
Kleinere diameters, uniforme wanddikte, lange lengtes |
Consistente afmetingen |
|
Gegoten buis |
Grote diameters, maatwerk, dikke muren |
Verkrijgbaar met een grafietgehalte van 15% |
|
Inhoud |
Beste voor |
Belangrijkste voordeel |
|
15% Grafiet |
Standaard met grafiet gevulde kwaliteit |
Evenwichtige smering en sterkte |
|
Koolstof-grafietmengsel |
Dynamische toepassingen met hoge snelheid |
Verbeterde thermische geleidbaarheid + slijtvastheid |
|
Eigendom |
Waarde |
Testmethode |
|
Temperatuurbereik |
-180°C tot +200°C |
ASTM D3418 |
|
Dikte |
2,1-2,3 g/cm³ |
ASTM D792 |
|
Treksterkte |
25-45 MPa |
ASTM D638 |
|
Verlenging bij breuk |
>200% |
ASTM D638 |
|
Coëfficiënt van dynamische wrijving |
0.14 |
ASTM D1894 |
|
Vervorming onder belasting |
≤7% (13,7 MPa, 24 uur) |
ASTM D621 |
|
Permanente vervorming |
≤5% (na ontspanning) |
ASTM D621 |
|
Lineaire thermische uitzetting |
8-12 × 10⁻⁵/°C |
ASTM D696 |
|
Volumeweerstand |
10⁶Ω·cm |
ASTM D257 |
|
Hardheid |
Kust D 64+ |
ASTM D2240 |
|
Kenmerkend |
Voordeel |
|
Zelfsmerend |
Grafiet fungeert als vast smeermiddel, wrijvingscoëfficiënt 0,14 |
|
Uitstekende thermische geleidbaarheid |
Grafietnetwerk voert wrijvingswarmte effectief af |
|
Verminderde kruip |
Lagere vervorming onder belasting vergeleken met nieuw PTFE |
|
Slijtvastheid |
Grafietdeeltjes zorgen voor een beschermende smeerfilm op pasvlakken |
|
Universele chemische bestendigheid |
Behoudt de chemische bestendigheid van PTFE pH 0-14 |
|
Geleidend |
Volumeweerstand 10⁶ Ω·cm, voert statische elektriciteit af |
|
Niet-klevend |
Natuurlijk glad oppervlak, media hechten niet |
Grafietdeeltjes zorgen voor een vaste smeerfilm op pasvlakken, met een dynamische wrijvingscoëfficiënt van slechts 0,14.
Ideaal voor drooglopende en olievrije toepassingen.
Het grafietnetwerk voert wrijvingswarmte efficiënt af, waardoor temperatuuropbouw wordt voorkomen die afdichtingen en componenten kan beschadigen bij dynamische toepassingen op hoge snelheid.
Grafietversterking vermindert vervorming onder belasting, vervorming ≤7% bij 13,7 MPa/24u. Behoudt dimensionale stabiliteit in de loop van de tijd.
Grafiet vormt een beschermende smeerfilm tussen glijoppervlakken, waardoor de levensduur van componenten bij dynamische toepassingen aanzienlijk wordt verlengd.
Behoudt de chemische bestendigheid van pH 0-14 van PTFE, is bestand tegen sterke zuren, sterke basen en de meeste chemische oplosmiddelen.
Een volumeweerstand van 10⁶ Ω·cm zorgt voor elektrische geleidbaarheid, waardoor het geschikt is voor toepassingen die statische dissipatie vereisen.
|
Industrie |
Sollicitatie |
Waarom grafietgevuld |
|
Werktuigbouwkunde |
Lagers, bussen, drukringen |
Zelfsmerend, lage wrijving |
|
Hydrauliek en pneumatiek |
Zuigerveren, stangpakkingen, rijderringen |
Olievrije werking, lange levensduur |
|
Chemische verwerking |
Klepzittingen, pakkingen, mechanische afdichtingen |
Chemische bestendigheid + slijtvastheid |
|
Automobiel |
Zelfsmerende bussen, glijlagers |
Hoge snelheid, zware belasting |
|
Energieopwekking |
Compressorringen, dynamische afdichtingen |
Warmteafvoer + lage wrijving |
|
Elektrische apparatuur |
Antistatische componenten |
Geleidend, voert statische elektriciteit af |
Zelfsmerende lagers en bussen voor hogesnelheidsmachines
Zuigerveren en rider-ringen voor olievrije compressoren
Klepzittingen en afdichtingen in chemische verwerkingsapparatuur
Stangpakkingen voor hydraulische cilinders
Drukringen en slijtringen
Antistatische componenten voor elektrische apparatuur
Warmtewisselaarbuizen (warmtewisselaarapparatuur met PTFE-grafietbuizen)
|
Functie |
Maagdelijke PTFE-buis |
Met grafiet gevulde PTFE-buis |
|
Zelfsmering |
Uitstekend |
Uitstekend, grafiet zorgt voor een smeerfilm |
|
Wrijvingscoëfficiënt |
0,04-0,10 |
0,14 (dynamisch) |
|
Thermische geleidbaarheid |
Laag |
Goed, een grafietnetwerk voert warmte af |
|
Kruipweerstand |
Arm |
Verbeterd, vervorming ≤7% |
|
Slijtvastheid |
Gematigd |
Goede, grafiet smeerfilm |
|
Elektrische geleidbaarheid |
Isolerend |
Geleidend (10⁶ Ω·cm) |
|
Chemische weerstand |
pH-waarde 0-14 |
pH 0-14 (behouden) |
|
Hardheid |
Kust D 50-55 |
Kust D 64+ |
|
Kleur |
Wit |
Zwart / Donkergrijs |
|
Beste voor |
Algemene chemische dienst, statische afdichting |
Dynamische afdichting, hoge snelheid, olievrije toepassingen, warmteafvoer |
100% maagdelijke PTFE-hars:geen maalgoed, geen gerecycled materiaal. Consistente kwaliteit, batch na batch
Premium grafietvuller:Uniforme dispersie voor consistente smerende en thermische eigenschappen
Precisieproductie:Geëxtrudeerde en gegoten processen voor consistente afmetingen
Volledige traceerbaarheid:Materiaalcertificaten op aanvraag verkrijgbaar
Aangepaste formaten:Aangepaste diameters, lengtes en grafietinhoud zijn op aanvraag beschikbaar
Doorlooptijd:Standaard maten op voorraad (24-48 uur); aangepaste formaten 5-15 dagen
A: Kies voor gevuld met grafiet als u zelfsmering nodig heeft voor dynamische toepassingen, warmteafvoer en minder slijtage.
Virgin PTFE heeft een uitstekende lage wrijving, maar mist thermische geleidbaarheid en kan bij hoge snelheid wrijvingswarmte opbouwen.
Met grafiet gevuld zorgt voor een smeerfilm, voert de warmte effectief af en biedt een verbeterde kruipweerstand.
Kies voor grafietgevuld: Dynamische afdichtingen met hoge snelheid, olievrije compressoren, lagertoepassingen en elke toepassing waarbij warmteafvoer vereist is.
Kies voor virgin PTFE: Statische afdichting, schone chemicaliën, FDA-toepassingen en service op lage snelheid.
A:Temperatuur: Continu -180°C tot +200°C.
Druk: Afhankelijk van het buisontwerp en de toepassing zijn met grafiet gevulde buizen geschikt voor dynamische toepassingen onder matige tot hoge druk.
Thermische geleidbaarheid: Grafietvuller voert wrijvingswarmte efficiënt af.
Coëfficiënt van dynamische wrijving: 0,14.
Chemisch: pH 0-14, NIET compatibel met sterke oxidatiemiddelen (grafiet kan oxideren).
Voor specifieke gegevens op basis van uw toepassingsomstandigheden dient u uw temperatuur, druk en mediatype op te geven.
EEN: Ja. Met grafiet gevulde PTFE-buizen hebben een volumeweerstand van 10⁶ Ω·cm, waardoor ze elektrisch geleidend zijn en geschikt voor toepassingen waarbij dissipatie van statische elektriciteit vereist is, zoals antistatische componenten in elektrische apparatuur en explosieve omgevingen.
De grafietdeeltjes creëren een geleidend netwerk binnen de PTFE-matrix waardoor statische lading veilig kan verdwijnen.
