Uitgebreid PTFE-blad

Taifno is een Chinese fabriek gespecialiseerd in de directe levering van geëxpandeerde PTFE-platen. Wij bieden OEM-aanpassingsdiensten en bieden uitgebreide PTFE-afdichtingsoplossingen voor verschillende industrieën. Onze ePTFE-platen dienen als veelzijdig alternatief voor vele andere materialen; ze kunnen ter plaatse in elke vorm worden gesneden en zijn bestand tegen temperaturen van -196 °C tot +200 °C, drukken tot 20 MPa en media over het volledige pH-bereik van 0–14. Ze hebben een samendrukbaarheid van 45% ± 5% en vertonen geen koude vloei.

Stuur onderzoek

Productomschrijving

Voor toepassingen met ongelijke flenzen, kwetsbare afdichtingsoppervlakken, extreme temperaturen of agressieve chemicaliën biedt geëxpandeerde PTFE-platen een veelzijdige afdichtingsoplossing die aanpassingsvermogen, duurzaamheid en chemische bestendigheid combineert in één enkel materiaal.

In tegenstelling tot stijve PTFE-materialen biedt de geëxpandeerde structuur uitstekende flexibiliteit en samendrukbaarheid, waardoor de plaat zich kan aanpassen aan ruwe, bekraste, putvormige en oneffen flensoppervlakken.

Als u op zoek bent naar een fabrikant en leverancier van ePTFE-producten, is Taifno een goede keuze. Wij zullen uw vraag binnen 24 uur beantwoorden.

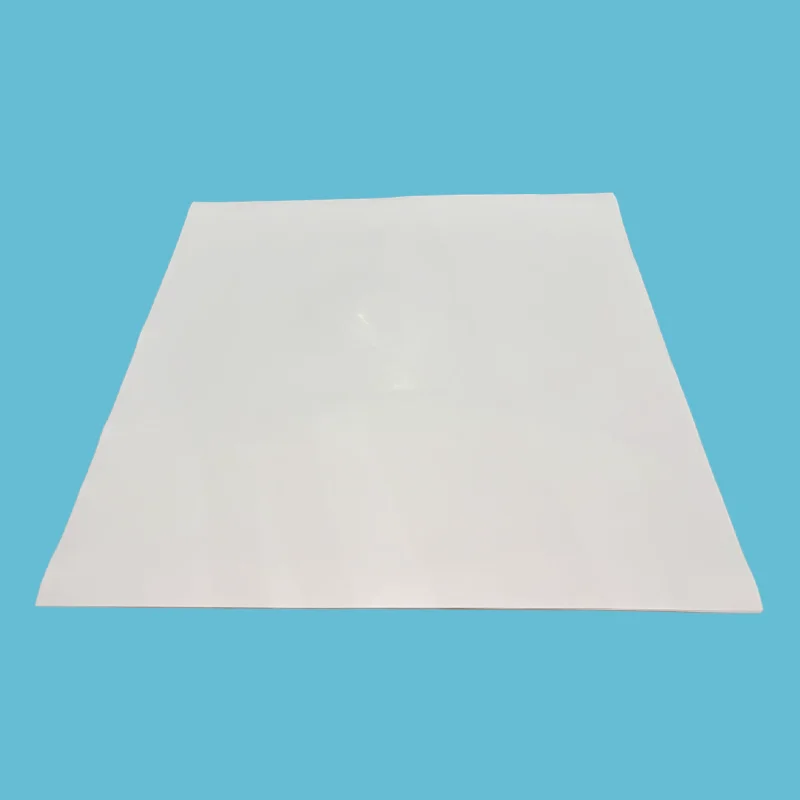

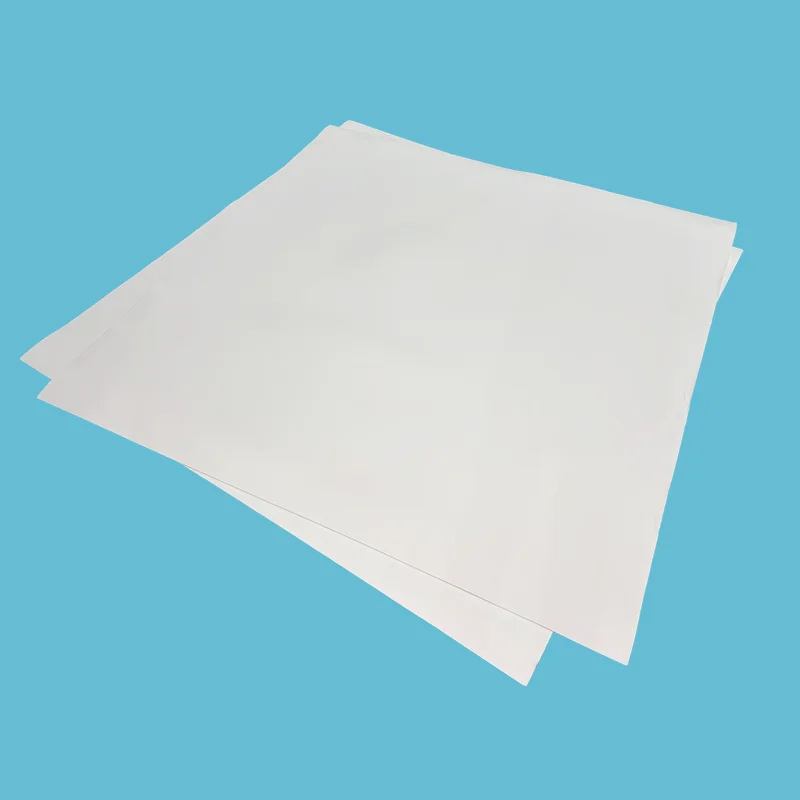

Expanded PTFE Sheet

Waarom levert een geëxpandeerd PTFE-blad superieure afdichtingsprestaties?

Uitgebreide PTFE-platen worden vervaardigd uit 100% zuivere PTFE-hars via een gespecialiseerd expansieproces dat de dichte PTFE-structuur omzet in een flexibel microvezelnetwerk. Deze unieke multidirectionele vezelstructuur combineert zachtheid en samendrukbaarheid met de chemische stabiliteit en duurzaamheid van PTFE.

Dankzij het uitgebreide vezelnetwerk kan het materiaal zich op natuurlijke wijze aanpassen aan onvolkomenheden in het flensoppervlak. Bij lage boutdruk vult de zachte structuur krassen, putjes en oneffenheden op om een betrouwbare afdichtingsbarrière te creëren.

Na compressie behoudt het materiaal uitstekende herstelprestaties, waardoor lekkage veroorzaakt door drukveranderingen, temperatuurwisselingen en langdurige gebruiksomstandigheden worden voorkomen.

Productvoordelen

1. Zuivere PTFE-samenstelling:Gemaakt van 100% nieuw PTFE zonder vul- of bindmiddelen, wat een uitstekende chemische compatibiliteit garandeert en besmettingsrisico's voorkomt.

2. Superieur oppervlakaanpassingsvermogen:De zachte en flexibele structuur past zich aan onregelmatige flensoppervlakken aan, waardoor deze geschikt is voor kwetsbare apparatuur en afdichtingstoepassingen met laag koppel.

3. Betrouwbare afdichting op lange termijn:De uitgezette structuur vermindert kruip en koudestroming, waardoor de afdichtingsprestaties bij langdurig gebruik behouden blijven.

4. Eenvoudige installatie:Er zijn zelfklevende rugopties beschikbaar om de positioneringsstabiliteit tijdens de installatie te verbeteren, vooral op verticale of bovenliggende flensoppervlakken.

Waarom kiezen voor uitgebreid PTFE-blad?

Probleem	Hoe ePTFE-platen dit oplossen
Standaard PTFE kruipt en lekt	De microporeuze structuur is bestand tegen koude stroming en behoudt de afdichting na verloop van tijd
Ruwe flenzen met putjes lekken	Zacht materiaal vult onregelmatigheden op – afdichtingen zonder hoog koppel
Met glas beklede flenzen barsten bij hoog koppel	Afdichtingen met lage boutdruk – beschermt kwetsbare oppervlakken
Conventionele pakkingen vereisen meerdere maten	Eén vel – ter plekke in elke vorm en elk formaat gesneden
Standaard pakkingmateriaal faalt in chemicaliën	100% zuiver PTFE — pH 0-14 universele weerstand
Installatie vereist geschoolde arbeidskrachten	Gemakkelijk te snijden, eenvoudig te installeren, zelfklevend beschikbaar - eenvoudig en snel

Vergelijkings- en selectiegids

ePTFE-plaat versus conventioneel PTFE

Functie	ePTFE-blad	Conventioneel PTFE-blad	Waarom het ertoe doet
Vervormbaarheid	★★★★★ vult krassen en putjes	★☆☆☆☆ onbuigzaam	Afdichtingen op beschadigde flenzen zonder slijpen of machinaal bewerken
Kruipweerstand	✅ Geen koude stroming	❌ Kruipt onder belasting	Geen bout opnieuw aandraaien. Geen lekkages na verloop van tijd
Afdichting op ruwe flenzen	✅ Uitstekend	❌ Slecht — vereist perfecte flenzen	Werkt op flenzen die zouden lekken met standaard PTFE
Totale kosten (3 jaar)	Laagste: één vel vervangt vele formaten	Gematigd	Minder voorraad, minder afval, minder downtime

Snelle selectiegids

Als uw aanvraag is...	Kiezen...
Beschadigde, bekraste of kromgetrokken flenzen	ePTFE-plaat — vult onregelmatigheden op, laag koppel
Met glas beklede, keramische of kunststof flenzen	ePTFE-plaat — lage boutdruk, vormbaar, veilig
Flenzen met grote diameter of vreemde vormen	ePTFE-plaat — ter plaatse in elke vorm gesneden
Fietsen bij hoge temperaturen (+200°C tot +315°C)	ePTFE-plaat — behoudt de afdichting, geen kruip
Chemische, farmaceutische of voedselverwerking	ePTFE-plaat — puur PTFE, FDA-conform
Schone, gladde flenzen, standaardafmetingen, lage kosten	Conventioneel PTFE-plaat

Primaire toepassingen

Industrie	Sollicitatie	Belangrijke vereiste
Chemische verwerking	Pijpflenzen, reactordeksels, warmtewisselaars - zuren, oplosmiddelen	Universele chemische bestendigheid, laag koppel, ruwe flenzen
Farmaceutisch	Steriele apparatuur, bioreactoren – FDA-conformiteit	Zuiver PTFE, niet-vervuilend, FDA 21 CFR 177.1550
Eten en drinken	Sanitaire aansluitingen, vulapparatuur – FDA-conformiteit	Zuiver ePTFE, eenvoudige reiniging, geen vervuiling
Pulp & Papier	Flenzen met grote diameter, vergisters – thermische cycli	Vervormbaarheid, temperatuurcycli
Energieopwekking	Stoomsystemen, condensorflenzen – hoge temperatuur	Groot temperatuurbereik, kruipvast
Met glas beklede apparatuur	Met glas beklede reactoren, vaten – kwetsbare oppervlakken	Lage boutdruk, vervormbaarheid, geen glasschade
Cryogene service	LNG, vloeibare zuurstof – extreme kou	Niet bros bij cryogene temperaturen

Toepassingen in de echte wereld

Casestudy 1: Chemische fabriek – Eliminatie van kruip en lekkage

Klant: Een chemische fabriek die zuren en oplosmiddelen verwerkt (Chemisch bedrijf Fortune 500)

Uitdaging: Conventionele PTFE-pakkingen op flenzen van warmtewisselaars werden elke zes maanden vervangen vanwege kruipvervorming en lekkage. Hoge temperaturen en drukwisselingen veroorzaakten koude stroming, verlies van boutkoppel en lekkage. Onderhoudskosten: $ 5.000 per flens per jaar.

Oplossing: Vervangen door geëxpandeerde PTFE-plaat, op maat gesneden tot pakkingvorm. Het zachte, soepele materiaal vulde onregelmatigheden in de flens. Laag boutkoppel vereist.

Resultaat: Geen lekkage gedurende 18 maanden. Het opnieuw aandraaien van de bouten is niet nodig. Kruip geëlimineerd. Geschatte kostenbesparing: $7.500/jaar per flens.

Casestudy 2: Met glas beklede reactor — Voorkom flensschade

Klant: Een farmaceutische fabrikant met meerdere met glas beklede reactoren

Uitdaging: Met glas beklede reactordeksels barsten als gevolg van het hoge koppel dat nodig is om stijve PTFE-pakkingen af te dichten. Elke glasreparatie kostte $ 8.000 plus productieonderbreking.

Oplossing: Geëxpandeerde PTFE-plaat met zelfklevende achterkant geïnstalleerd. Op maat gesneden om in de mangatflens van de reactor te passen. Lage boutdruk vereist, waardoor spanning op de glasvoering wordt geëlimineerd.

Resultaat: Geen glasschade. Perfecte afdichting met lager koppel. Installatietijd verminderd met 80%. Geen vervangingen in 18 maanden. Bespaarde $ 16.000 aan glasreparatiekosten.

Opmerking: De daadwerkelijke resultaten variëren afhankelijk van de toepassingsomstandigheden. Neem contact met ons op voor toepassingsspecifieke aanbevelingen.

Factory Factory Factory Factory

Technische specificaties

Parameter	Waarde
Temperature Range — Continuous	-196°C tot +200°C
Temperatuurbereik — korte termijn	Tot +315°C
Druk — Max	20 MPa
pH-bereik	0-14 — universele chemische bestendigheid
Dikte	0,7-1,0 g/cm³
Samendrukbaarheid	45% ± 5% (ASTM F36)
Herstel	≥10% (ASTM F36)
Treksterkte	≥10 MPa
Materiaal	100% Maagdelijk PTFE (geëxpandeerd)
FDA-compatibel	Ja — voldoet aan FDA 21 CFR 177.1550
Kleur	Wit/gebroken wit

Beschikbare maten

Grootte (mm)	Diktebereik (mm)
1500×1500	0,5 — 6
1500×4500	0,5 — 6
1800 × 5400	0,5 — 6
2000 × 2000	0,5 — 6
Aangepaste formaten beschikbaar op aanvraag

Kwaliteitsborging

100% zuivere PTFE-hars — geen maalgoed, geen gerecycled materiaal. Consistente kwaliteit, batch na batch.

Volledige traceerbaarheid: elke batch is traceerbaar, van grondstof tot afgewerkte plaat. Materiaalcertificaten op aanvraag.

FDA-conforme kwaliteit: voldoet aan FDA 21 CFR 177.1550 voor toepassingen in de voedings- en farmaceutische sector.

Getest volgens internationale normen: ASTM F36 (samendrukbaarheid/herstel), ASTM F152 (treksterkte), ASTM D792 (dichtheid).

Lange houdbaarheid — Onbeperkte houdbaarheid — geen degradatie in de loop van de tijd.

Zelfklevende optie — Verkrijgbaar met drukgevoelige zelfklevende achterkant voor eenvoudige verticale installatie.

Test Test Test Test

Veelgestelde vragen

Vraag: Wat is ePTFE-plaat en wanneer moet ik het gebruiken?

A: Het ePTFE-vel is een zacht, soepel afdichtingsvel gemaakt van 100% geëxpandeerd PTFE. Ter plekke op maat gemaakt en op het flensvlak geperst. Afdichtingen op ruwe, putvormige of kromgetrokken flenzen met een laag boutkoppel, waar conventionele PTFE lekt. Eén vel vervangt veel pakkingmaterialen.

Wanneer moet u het gebruiken?: Beschadigde flenzen, met glas gevoerde flenzen, flenzen met grote diameter, toepassingen met laag koppel, thermische cycli en chemische toepassingen.

Wanneer mag je het NIET gebruiken?: Dynamische afdichting onder hoge druk (bewegende delen), alleen statische afdichting.

Vraag: Hoeveel kost een geëxpandeerde PTFE-plaat en wat is de levertijd?

A: De kosten zijn afhankelijk van de dikte, het formaat, de hoeveelheid en of een zelfklevende achterkant vereist is.

Vergelijking: Eén ePTFE-plaat kost doorgaans ongeveer hetzelfde als het opslaan van 8 tot 10 verschillende maten pakkingen. Maar één vel bedekt meer dan 80% van uw flensmaten, u snijdt wat u nodig heeft, geen verspilling en geen wachttijden. Over een jaar besparen klanten doorgaans 40-60% op de totale pakkingkosten vergeleken met het op voorraad hebben van meerdere maten.

Doorlooptijd:

Op voorraad: verzending binnen 24-48 uur.

Verzending: lucht 5-10 dagen, zee 15-30 dagen.

Stuur ons uw maat en toepassing, wij citeren binnen 24 uur.

Vraag: Wat zijn de limieten en de meest voorkomende installatiefouten?

A: Temperatuur: -196°C tot +200°C (korte termijn).

Druk: tot 20 MPa.

Chemisch: pH 0-14, universele weerstand, behalve gesmolten alkalimetalen en elementair fluor.

Drie veel voorkomende fouten:

(1) Verkeerde dikte gebruiken: gebruik voor ruwe oppervlakken een dikkere plaat of dubbellaags; voor gladde flenzen werkt standaarddikte.

(2) Te strak aandraaien: ePTFE-afdichtingen met laag koppel; te strak aandraaien kan de plaat beschadigen en lekkage veroorzaken.

(3) Het vel wordt niet ondersteund tijdens de installatie: de zelfklevende achterkant houdt het op zijn plaats; zonder dit kan het vel verschuiven.

Zelfklevende tip: Gebruik voor verticale of bovenliggende flenzen een zelfklevende folie aan de achterkant, verwijder de folie aan de achterkant, druk stevig op het flensoppervlak en deze blijft op zijn plaats tijdens de montage.
