Voorgesneden pakkingen zijn vaak moeilijk te matchen voor onregelmatige flenzen, beschadigde afdichtingsoppervlakken of aangepaste apparatuur. Geëxpandeerd PTFE-afdichtkoord biedt een flexibel alternatief doordat gebruikers ter plaatse de vereiste lengte kunnen afsnijden en direct een pakking kunnen vormen op basis van het afdichtingsgebied. De zachte, geëxpandeerde structuur past zich aan ruwe, putjes en oneffen oppervlakken aan, terwijl een betrouwbare afdichting met een laag boutkoppel behouden blijft.
Het snoer is gemaakt van ePTFE en biedt uitstekende chemische bestendigheid in media met een pH-waarde van 0–14, met een temperatuurbereik van -196°C tot +200°C en een drukcapaciteit tot 100 bar. Neem vandaag nog contact op met Taifno voor een snelle afdichtingsoplossing voor onderhoud en niet-standaard toepassingen.

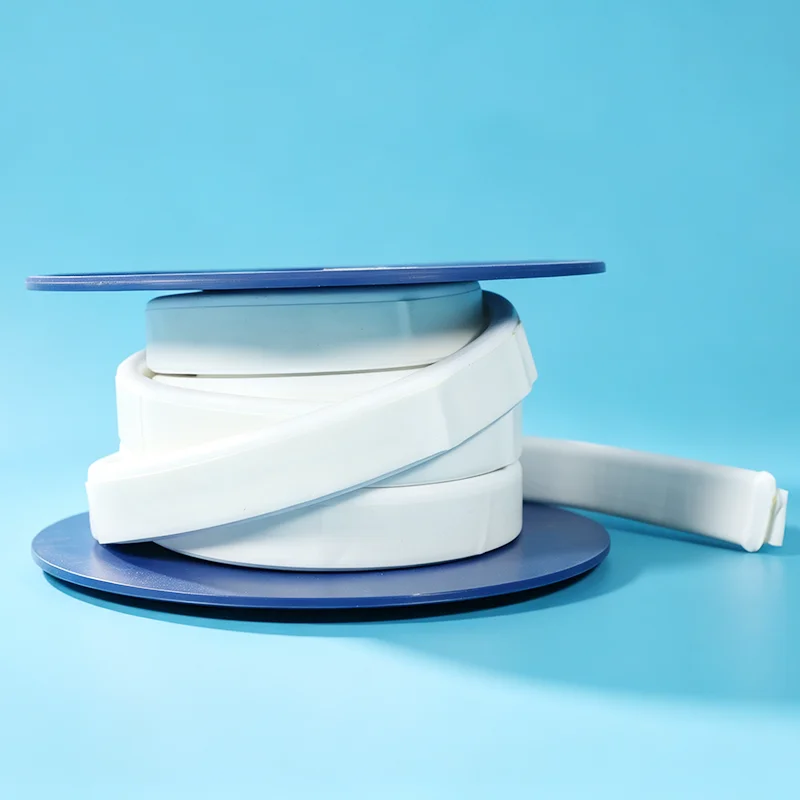

Uitgebreid PTFE-afdichtingskoord is een continu afdichtingsmateriaal vervaardigd uit 100% zuivere PTFE-hars door middel van een expansieproces. De zachte microporeuze structuur zorgt voor een uitstekende samendrukbaarheid en flexibiliteit, waardoor het koord zich kan aanpassen aan onregelmatige afdichtingsgebieden, openingen en complexe flensgeometrieën, terwijl de betrouwbare afdichtingsprestaties behouden blijven.
Het snoer is ontworpen voor eenvoudige installatie ter plaatse en kan op de gewenste lengte worden afgesneden, direct in de afdichtingsgroef of flens worden geplaatst en tijdens de montage worden samengedrukt om een duurzame pakking te vormen.
De zelfklevende optie helpt het snoer op zijn plaats te houden, vooral bij verticale oppervlakken of moeilijke installatieomstandigheden.
De samendrukbare structuur vult oneffen oppervlakken en dicht gaten af die moeilijk af te dekken zijn met standaard voorgesneden pakkingen.
Vrij van vulstoffen en grafiet, biedt uitstekende chemische bestendigheid en voorkomt contaminatierisico's.
Blijft flexibel bij cryogene temperaturen tot -196°C, terwijl de afdichtingsprestaties behouden blijven.
Bestand tegen kruip en koude stroming beter dan conventionele PTFE, waardoor de afdichtingskracht behouden blijft tijdens langdurig gebruik.
|
Probleem |
Hoe ePTFE-snoer dit oplost |
|
Honderden pakkingmaten op voorraad |
Eén rol vervangt duizenden voorgesneden pakkingen; 4-6 snoerformaten dekken de meeste toepassingen |
|
Aangepaste vormen duren te lang |
Ter plekke op maat gemaakt – geen wachttijd |
|
Beschadigde of kromgetrokken flenzen lekken |
Zacht, soepel materiaal vult krassen, putjes en onregelmatigheden op |
|
Snijd het afvalmateriaal van pakkingen af |
Snijd precies wat u nodig heeft: geen afval |
|
Breekbare flenzen barsten bij hoog koppel |
Afdichtingen met lage boutdruk – ideaal voor glasgevoerde en kunststof flenzen |
|
Kostbare stilstand bij het wachten op pakkingen |
Onmiddellijke beschikbaarheid – u hoeft niet te wachten op maatwerk |
|
Functie |
ePTFE-snoer |
Voorgesneden pakkingen |
Conventioneel PTFE-blad |
|
Inventaris |
Eén rol — vervangt honderden formaten |
Elke maat moet op voorraad zijn |
Meerdere diktes en maten |
|
Aangepaste vormen |
Ter plaatse gesneden - past in elke vorm |
Vereist aangepaste gereedschappen of wachten |
Moet uit plaat worden gesneden |
|
Vervormbaarheid |
★★★★★ vult krassen en putjes |
★☆☆☆☆ onbuigzaam |
★☆☆☆☆ onbuigzaam |
|
Koude stroom |
✅ Geen kruip |
N.v.t |
❌ Kruipt onder belasting |
|
Temperatuur |
-196°C tot +200°C |
Afhankelijk van materiaal |
-180°C tot +200°C |
|
Chemische weerstand |
pH-waarde 0-14 |
Afhankelijk van materiaal |
pH-waarde 0-14 |
|
Afval |
Nul |
Significant |
Significant |
|
Totale kosten |
Laagste |
Hoogste |
Gematigd |
|
Als uw aanvraag is... |
Kiezen... |
|
Beschadigde, bekraste of kromgetrokken flenzen |
ePTFE-snoer |
|
Met glas beklede, keramische of kunststof flenzen |
ePTFE-snoer — lage boutdruk |
|
Flenzen met grote diameter (meer dan 24") |
ePTFE-snoer: er wacht geen aangepaste pakking |
|
Vreemd gevormde of niet-standaard flenzen |
ePTFE-koord — op maat gesneden voor elke vorm |
|
Schone, gladde flenzen, standaardafmetingen |
Voorgesneden pakkingen |
|
Conditie van het flensoppervlak |
Aanbevolen snoergrootte |
|
Gladde, platte flenzen |
1/3 van pakkingcontactoppervlak (W) |
|
Ruwe, ontpitte of ingekerfde flenzen |
1/2 van contactoppervlak pakking (W) |
|
Smalle flenzen (≤7mm contactoppervlak) |
Er kan een pakking over de volledige breedte worden gebruikt |
|
Industrie |
Sollicitatie |
|
Chemische verwerking |
Pijpflenzen, reactordeksels, warmtewisselaars - zuren, oplosmiddelen |
|
Farmaceutisch |
Steriele apparatuur, bioreactoren – FDA-conformiteit |
|
Eten en drinken |
Sanitaire aansluitingen, vulapparatuur – FDA-conformiteit |
|
Pulp & Papier |
Flenzen met grote diameter, vergisters – thermische cycli |
|
Energieopwekking |
Stoomsystemen, condensorflenzen – hoge temperatuur |
|
Met glas beklede apparatuur |
Reactoren, vaten – kwetsbare oppervlakken, laag koppel |
Uitdaging: Een chemische fabriek had meer dan 100 pakkingmaten op voorraad voor meer dan 20 flensmaten. Voorraad was duur en ruimterovend. Niet-standaard flenzen zorgden voor dagenlange stilstand bij het wachten op op maat gemaakte pakkingen.
Oplossing: Alle doorgesneden pakkingen vervangen door geëxpandeerd PTFE-snoer. In plaats daarvan 4 snoermaten op voorraad.
Resultaat: Voorraadkosten verlaagd met 80%. Downtime teruggebracht van dagen naar uren. Eén koord bedekte meerdere flensmaten.
Uitdaging: Een farmaceutische fabriek was bezig met het kraken van met glas beklede reactordeksels vanwege het hoge koppel dat nodig was om stijve PTFE-pakkingen af te dichten.
Oplossing: Overgestapt op uitgebreid PTFE-afdichtsnoer met zelfklevende achterkant. Lage boutdruk vereist.
Resultaat: Geen schade aan de glasvoering. Perfecte afdichting met lager koppel. 18 maanden en nog steeds - geen vervangingen.
Opmerking: De daadwerkelijke resultaten variëren afhankelijk van de toepassingsomstandigheden. Neem contact met ons op voor toepassingsspecifieke aanbevelingen.
|
Parameter |
Waarde |
|
Temperatuurbereik |
-196°C tot +200°C |
|
Druk – Vloeistof |
Tot 100 bar |
|
Druk – gas |
Tot 16 bar |
|
pH-bereik |
0-14 — universele chemische bestendigheid |
|
Dikte |
0,7 - 1,0 g/cm³ |
|
Treksterkte |
≥7 MPa |
|
Verlenging bij breuk |
≥120% |
|
Materiaal |
100% Maagdelijk PTFE (geëxpandeerd) |
|
Zelfklevende achterkant |
Beschikbaar (standaard op veel kwaliteiten) |
|
FDA-kwaliteit beschikbaar |
Ja – voor voedsel- en farmaceutische toepassingen |
|
Vorm van de dwarsdoorsnede |
Maatbereik |
Veel voorkomende toepassingen |
|
Rond koord |
Ø 2,4 mm tot Ø 25 mm |
Standaard flensafdichting, kleppakking |
|
Vierkant/rechthoekig |
3 mm x 1,5 mm tot 50 mm x 50 mm |
Toepassingen met brede flens |
|
Plakband/strook |
1,5 mm tot 7 mm dik × 2 mm tot 1500 mm breed |
Afdichting van grote oppervlakken, mangaten |
100% zuivere PTFE-hars — geen maalgoed, geen gerecycled materiaal. Consistente kwaliteit.
Volledige traceerbaarheid: elke batch is traceerbaar. Materiaalcertificaten op aanvraag.
FDA-conforme kwaliteiten beschikbaar: voldoet aan de vereisten van FDA 21 CFR 177.1550 en BfR.
Precisieproductie: een continu proces zorgt voor een consistente dichtheid en samendrukbaarheid.
Lange houdbaarheid — Onbeperkte houdbaarheid — geen degradatie in de loop van de tijd.
Getest op kwaliteit: treksterkte, dichtheid en samendrukbaarheid getest per batch.
A:Wanneer moet u het gebruiken?: Onregelmatige oppervlakken, beschadigde flenzen, niet-standaard maten, flenzen met grote diameter, met glas beklede/kunststof flenzen die een laag koppel vereisen.
Wanneer mag je het NIET gebruiken?: Dynamische afdichting onder hoge druk (bewegende delen), alleen statische afdichting.
A: De kosten zijn afhankelijk van de diameter/doorsnede, de lengte per rol en de hoeveelheid. Een enkele rol kost doorgaans minder dan het opslaan van 10 verschillende pakkingmaten.
Totaalkostenoverzicht: Het snoer kost per meter meer dan standaard pakkingplaten. Maar u snijdt precies wat u nodig heeft: geen verspilling, geen wachttijden, geen aangepaste gereedschappen. Over een jaar overtreffen de besparingen op voorraad, stilstand en afval de materiaalkosten.
Doorlooptijd:
Op voorraad: verzending binnen 24-48 uur.
Verzending: lucht 5-10 dagen, zee 15-30 dagen.
A: Temperatuur: -196°C tot +200°C (kortstondig +315°C).
Druk: tot 100 bar (vloeistof), 16 bar (gas).
Chemisch: pH 0-14, universele bestendigheid, behalve gesmolten alkalimetalen en fluor.
Drie veel voorkomende fouten:
(1) Verkeerde maat: het snoer moet 1/3 tot 1/2 van het contactoppervlak van de pakking bedragen.
(2) Te strak aandraaien: ePTFE-afdichtingen met laag koppel; te strak aandraaien beschadigt het snoer.
(3) Onjuiste verbinding van de uiteinden: de uiteinden moeten elkaar kruisen op de locatie van een boutgat. Voor beschadigde oppervlakken overlapt u het gebied waar de kerf is aangebracht of dubbelt u het.
