Gevlochten koolstofvezelverpakking

Taifno is een professionele en betrouwbare fabrikant van gevlochten koolstofvezelverpakkingen. Dit hoogwaardige product is ontworpen voor veeleisende bedrijfsomstandigheden, met een temperatuurbereik van -240°C tot +350°C en drukmogelijkheden tot 200 bar; het is bestand tegen een breed scala aan chemische media in het pH-bereik van 0–14 (met uitzondering van sterke oxidatiemiddelen).

Wat is koolstofvezelverpakking?

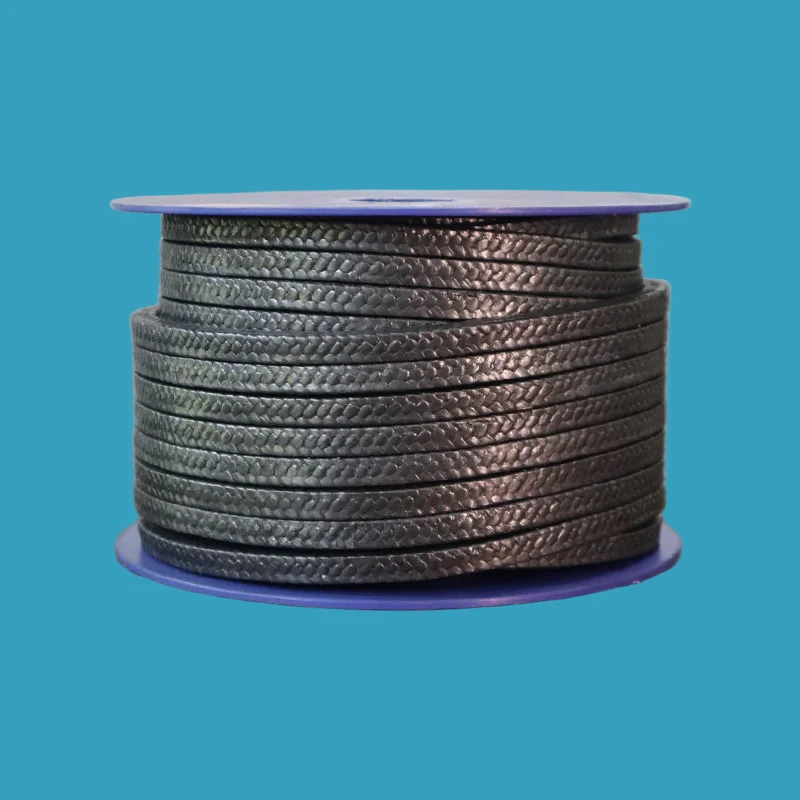

Carbon Fiber Braided Packing is gevlochten van zeer sterke koolstofgarens (op basis van polyacrylonitril, koolstofgehalte meer dan 90%) en geïmpregneerd met PTFE-dispersie en grafietsmeermiddelen.

De koolstofvezels zorgen voor een uitzonderlijke treksterkte, thermische geleidbaarheid en maatvastheid. De PTFE/grafiet-impregnering vermindert wrijving, voorkomt krassen op de as en voegt chemische weerstand toe.

Hoe het werkt:

Koolstofvezels: zorgen voor sterkte, thermische geleidbaarheid (voert wrijvingswarmte af) en chemische stabiliteit bij hoge temperaturen

PTFE/grafietimpregnering: Vermindert wrijving, voorkomt krassen op de schacht en verbetert de chemische weerstand

Interlock-vlechtwerk: Zorgt voor flexibiliteit, uniform ascontact en betrouwbare afdichting onder druk

Waarom kiezen voor koolstofvezelverpakkingen?

De middenweg: waar anderen falen

Vergelijkings- en selectiegids

Koolstofvezel versus PTFE versus grafiet versus aramide/PTFE

Snelle selectiegids

Primaire toepassingen

Toepassingen in de echte wereld

Casestudy 1: Hete-oliepomp van een raffinaderij – 3x langere levensduur

Klant: Groot raffinagebedrijf dat hete olie van 280°C verwerkt

Uitdaging: De PTFE-pakking werd elke 4-6 maanden vervangen. De bedrijfstemperatuur was 280°C – boven de continue gebruikslimiet van PTFE. De verpakking werd zachter en extrudeerde, wat lekkages en frequente stilstanden veroorzaakte.

Oplossing: Koolstofvezelpakking geïnstalleerd met PTFE/grafietimpregnering. Hoge thermische geleidbaarheid verspreidt wrijvingswarmte. Koolstofvezels behouden hun sterkte bij 280°C.

Resultaat: De verpakking duurde meer dan 18 maanden – 3x langer. Geen lekkage. Onderhoudsintervallen verlengd van maanden tot jaren.

Jaarlijkse kostenbesparing: $12.000 per pomp.

Casestudy 2: Chemische fabriek — pH 0-14 Compatibiliteit

Klant: Chemische fabriek die meerdere chemicaliën over het volledige pH-bereik pompt

Uitdaging: De ene dag zuur, de volgende bijtend. PTFE-pakkingen werkten chemisch, maar konden de hitte die bij hoge snelheden ontstond niet aan. Grafietpakking geoxideerd in zuren.

Oplossing: Koolstofvezelpakking met chemische bestendigheid pH 0-14 en hoge thermische geleidbaarheid. Kan zowel chemicaliën als hitte verwerken.

Resultaat: De verpakking presteerde betrouwbaar bij alle chemische diensten. Warmteafvoer elimineerde het scoren van de schacht. Geen vervangingen in 12 maanden.

Opmerking: De daadwerkelijke resultaten variëren afhankelijk van de toepassingsomstandigheden. Neem contact met ons op voor toepassingsspecifieke aanbevelingen.

Technische specificaties

Verpakkingseigenschappen van koolstofvezel

Beschikbare kwaliteiten

Kwaliteitsborging

Hoogwaardige koolstofvezel: premium koolstofgaren van toonaangevende fabrikanten

PTFE/grafietimpregnering: grondige behandeling voor consistente smering en chemische bestendigheid

Precisievlechten: in elkaar grijpende gevlochten constructie voor uniforme dichtheid en flexibiliteit

Volledige traceerbaarheid: elke batch is traceerbaar, van grondstof tot afgewerkte verpakking

Geteste prestaties: temperatuur-, druk- en snelheidsclassificaties geverifieerd volgens industrienormen

Veelgestelde vragen

Vraag: Wanneer moet ik een gevlochten koolstofvezelpakking gebruiken?

A: Gebruik het als u een pakking nodig heeft die hitte, druk en chemicaliën samen verwerkt, waarbij PTFE faalt (boven +260°C) en grafiet overkill is (onder +350°C).

Wanneer te gebruiken: +260°C tot +350°C, hoge snelheid (tot 25 m/s), hoge druk, hete oliën, pH 0-14 chemicaliën.

Wanneer NIET gebruiken: Sterke oxidatiemiddelen bij hoge temperatuur (salpeterzuur, chloor), koolstof oxideert.

Schone chemicaliën onder +200°C, PTFE is goedkoper.

Extreme hitte boven +350°C, grafiet is beter.

Voeding/farmaceutisch, PTFE voldoet aan de FDA, koolstof niet.

Vraag: Koolstofvezel versus PTFE versus grafiet, welke bespaart u geld?

A: PTFE kost vooraf het minst, maar faalt boven +200°C. Grafiet kost het meest en kan +650°C aan, maar als uw service lager is dan +350°C, betaalt u te veel voor capaciteit die u niet nodig heeft.

Koolstofvezel is de goede plek: hoger dan PTFE, lager dan grafiet, maar dekt het moeilijke middenbereik waar PTFE faalt en grafiet niet nodig is.

Snelle regel:

Onder +200°C, schone media → PTFE.

+260°C tot +350°C, chemicaliën, hoge snelheid → Koolstofvezel.

Boven +350°C, stoom → Grafiet.

Vraag: Wat zijn de grenzen en de meest voorkomende fouten?

A: Temperatuur: -240°C tot +350°C.

Druk: tot 30 bar (roterend), tot 200 bar (heen en weer bewegend/statisch).

Snelheid: tot 25 m/s (roterend).

Chemisch: pH 0-14, behalve sterke oxidatiemiddelen bij hoge temperatuur (salpeterzuur, chloor) die koolstof aantasten.

Drie veel voorkomende fouten:

(1) Koolstofvezel gebruiken in sterke oxidatiemiddelen: koolstof oxideert. Gebruik in plaats daarvan PTFE of grafiet.

(2) Te strak aandraaien: overmatige compressie beschadigt de pakking en verhoogt de wrijvingswarmte. Gebruik een momentsleutel.

(3) As te zacht: koolstofvezel is taai; zorg voor een ashardheid van ≥45 HRC of gebruik een asbus.
