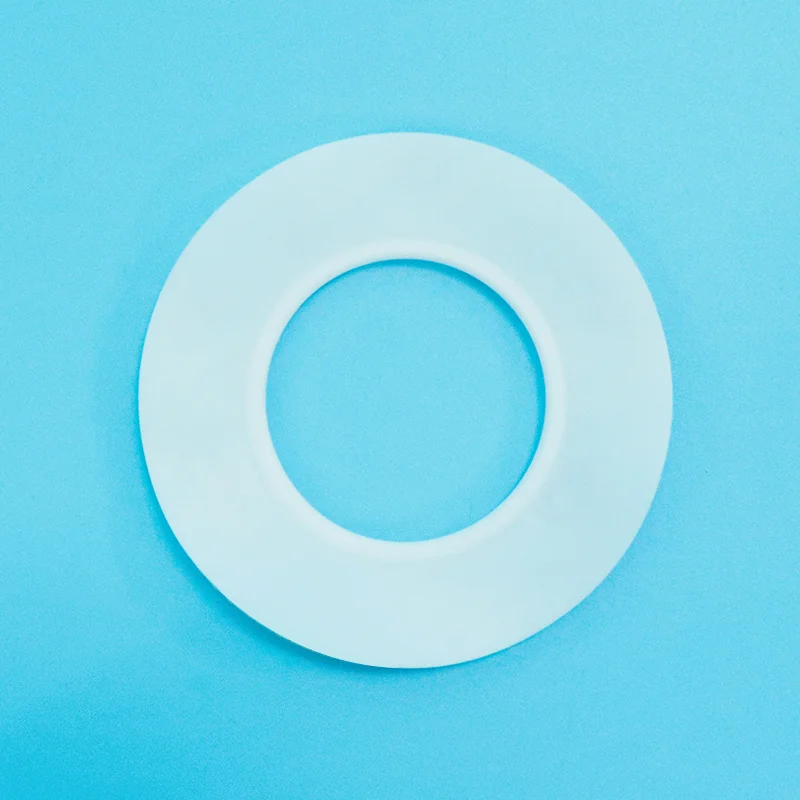

Type C PTFE-enveloppakking

Taifno is een professionele fabrikant van Type C PTFE-enveloppakkingen. We zijn in het bezit van ISO 9001- en ISO 14001-certificeringen en onze producten voldoen aan gezaghebbende internationale normen zoals CE en FDA; we bieden ook maatwerk op basis van specifieke branchevereisten en bedrijfsomstandigheden.

De Type C pakking bestaat uit een PTFE-omhulsel gecombineerd met een gegolfde roestvrijstalen kern (verkrijgbaar in roestvrij staal 304 of 316). De versterkte metalen kern verbetert niet alleen de structurele sterkte, maar zorgt ook voor veerkracht en verbetert de weerstand tegen drukschommelingen en thermische cycli.

Hoe werkt Type C PTFE-enveloppakking?

Type C PTFE-enveloppakking is een versterkte afdichtingsoplossing ontworpen voor hoge druk en veeleisende werkomgevingen. Het beschikt over een PTFE-buitenlaag gecombineerd met een gegolfde roestvrijstalen verstevigingskern, waardoor een composietstructuur ontstaat die zowel chemische weerstand als mechanische sterkte biedt.

De pakkingstructuur omvat:

PTFE buitenlaag: De PTFE-mantel omringt de interne metalen versteviging volledig, waardoor een corrosiebestendig afdichtingsoppervlak ontstaat. Het beschermt het metalen inzetstuk tegen direct contact met agressieve media, terwijl de uitstekende weerstand van PTFE tegen zuren, logen, oplosmiddelen en andere chemicaliën behouden blijft.

Gegolfde roestvrijstalen versterking: Het interne gegolfde inzetstuk van roestvrij staal 304 of 316 werkt als flexibel steunelement. Dankzij het veerachtige ontwerp kan de pakking zich herstellen na compressie, de afdichtingsdruk behouden en weerstand bieden aan vervorming onder wisselende belastingen.

Versterkt afdichtingsontwerp: De combinatie van PTFE en een gegolfde metalen kern zorgt ervoor dat de Type C-constructie de afdichtingsprestaties behoudt tijdens drukveranderingen, thermische uitzetting en herhaalde bedrijfscycli. De metalen versterking verbetert de stabiliteit en vermindert het risico op extrusie of uitbarsting bij veeleisende toepassingen.

Belangrijkste prestatievoordelen:

Verbeterde herstelprestaties: Het gegolfde roestvrijstalen inzetstuk zorgt voor continu elastisch herstel, waardoor de pakking de afdichtingskracht behoudt na herhaalde compressie en temperatuurveranderingen.

Verbeterde drukweerstand: De versterkte metalen kern ondersteunt de PTFE-laag en voorkomt overmatige vervorming, waardoor deze geschikt is voor toepassingen met hogere druk dan standaard pakkingen met zachte kern.

Geschikt voor grote flenstoepassingen: De extra structurele ondersteuning maakt Type C PTFE-enveloppakking een ideale keuze voor flenzen met een grote diameter, vooral DN350+ systemen waarbij conventionele pakkingontwerpen mogelijk niet voldoende stijfheid hebben.

Vergelijkings- en selectiegids

Type C versus Type A versus Type B versus metaalmantel versus massief PTFE

Snelle selectiegids

Primaire toepassingen

Technische specificaties

Type C PTFE-enveloppakkingeigenschappen

Beschikbare metalen kernopties

Kwaliteitsborging

1. 100% zuivere PTFE-hars

Garandeert stabiele kwaliteit, uitstekende chemische bestendigheid en consistente afdichtingsprestaties, batch na batch.

2. Premium roestvrijstalen kern

Gemaakt van corrosiebestendig 304/316 roestvrij staal voor hoge sterkte en betrouwbare ondersteuning onder druk en thermische cycli.

3. Volledige PTFE-inkapseling

Sluit het metalen inzetstuk volledig af, voorkomt corrosierisico en garandeert een lange levensduur.

4. Ontwerp van gegolfde versterking

Zorgt voor herstel bij terugvering, behoudt de afdichtingskracht en verbetert de weerstand tegen drukschommelingen.

5. Traceerbaarheid van materialen

Materiaalcertificaten en productiegegevens zijn op aanvraag verkrijgbaar.

6. Aangepaste formaten en snelle levering

Standaard flensmaten en aangepaste afmetingen zijn beschikbaar. Standaardformaten: 5–10 dagen; aangepaste formaten: 10-15 dagen.

Veelgestelde vragen

Vraag: Wat is een Type C PTFE-enveloppakking en wanneer moet ik deze gebruiken?

A: Een type C PTFE-enveloppakking heeft een gegolfd roestvrijstalen metalen inzetstuk dat volledig is ingekapseld in een PTFE-mantel. De gegolfde metalen kern zorgt voor herstel na terugvering, weerstand tegen uitblazen en structurele integriteit onder hoge druk en thermische cycli.

Gebruik Type C wanneer:Hogedrukgebruik, flenzen met grote diameter (DN350+), thermische cycli en toepassingen waarbij weerstand tegen uitbarsten van cruciaal belang is.

Wanneer mag u Type C NIET gebruiken:Algemene chemische toepassingen onder lage druk (Type A is zuiniger), flenzen met een kleine diameter (Type A of B zijn kosteneffectiever) of toepassingen die maximale chemische zuiverheid vereisen zonder metaalgehalte (massief PTFE).

Vraag: Type C versus pakking met metalen mantel, welke moet ik kiezen?

A: Type C-pakkingen en pakkingen met metalen mantel hebben beide metalen kernen, maar ze dienen verschillende toepassingen.

Type C (gegolfde metalen kern): volledig ingekapseld in PTFE, geen blootliggend metaal, ideaal voor chemische toepassingen waarbij chemische bestendigheid van PTFE vereist is. Beste voor matig-hoge druk, thermische cycli en flenzen met grote diameter.

Pakkingen met metalen mantel: metalen kern gedeeltelijk of volledig bedekt met PTFE of andere materialen, bieden weerstand tegen extreme druk en zijn bestand tegen hoge temperaturen. Beste voor extreme druk, hoge temperaturen (+260°C+) en toepassingen waarbij PTFE zacht wordt of kruipt.

Snelle regel:

Chemische dienst, matig-hoge druk, thermische cycli → Type C.

Extreme druk, extreme temperaturen → Metalen mantel.

Vraag: Wat zijn de beperkingen en wat zijn de meest voorkomende fouten?

A: Temperatuur: Tot +200°C (PTFE-limiet).

Druk: Hoger dan Type A/B, afhankelijk van ontwerp en dikte van de metalen kern.

Maat: Aanbevolen voor DN350 en hoger; de gegolfde metalen kern biedt structurele sterkte voor grote diameters. Niet aanbevolen voor dunwandige of kwetsbare flenzen, de metalen kern is stijf en kan schade veroorzaken als deze te strak wordt aangedraaid.

Veel voorkomende fouten:

(1) Gebruik van Type C op dunwandige of met glas beklede flenzen zonder koppelcontrole: de stijve metalen kern kan kwetsbare oppervlakken doen barsten; gebruik een laag koppel bij gecontroleerde installatie.

(2) Te strak aandraaien: de metalen kern zorgt voor afdichtingskracht; overmatige compressie beschadigt de PTFE-mantel.

(3) Verkeerde maatselectie: Type C wordt aanbevolen voor DN350+; voor kleinere maten kan Type A of B voordeliger zijn.
