PTFE afgeschaafd en gevormd blad

PTFE afgeschaafde en gevormde plaatproducten worden gebruikt in de chemische, mechanische en elektrische industrie. Als u op zoek bent naar een professionele fabrikant en leverancier van deze producten, kies dan voor Taifno en wij kunnen services vanuit één station aanbieden.

PTFE afgeschaafd blad: Geproduceerd door roterend snijden (afschaven) uit een gegoten PTFE-staaf na sinteren. Dun, nauwkeurig, grote breedte, uitstekende oppervlakteafwerking. Kies deze optie als u dunne platen (0,3-10 mm) nodig heeft met een nauwe diktetolerantie (± 0,02 mm), een grote breedte (tot 2700 mm) en een glad oppervlak. Ideaal voor pakkingen, voeringen, tape en elektrische isolatie.

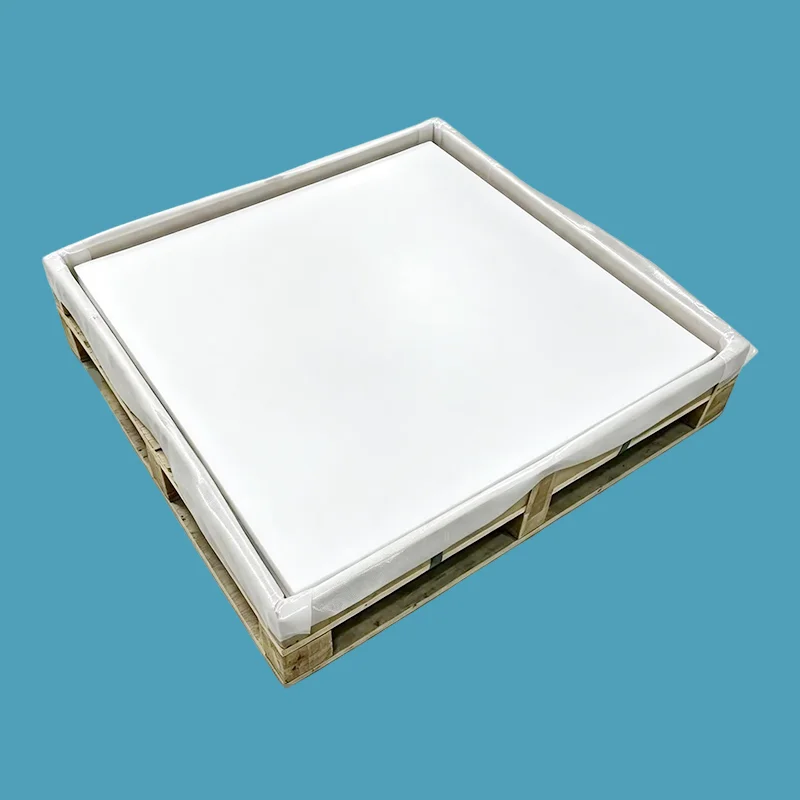

PTFE-gegoten plaat: Geproduceerd door compressiegieten van PTFE-hars in een mal en vervolgens sinteren. Dik, sterk, uitstekende mechanische eigenschappen. Kies deze optie als u dikke platen (4-200 mm) nodig hebt voor het bewerken van structurele onderdelen, lagerkussens, klepzittingen en componenten die materiaalintegriteit vereisen.

Productieproces: wat is het verschil?

Het fundamentele verschil tussen afgeschaafde en gevormde PTFE-platen ligt in het productieproces.

PTFE afgeschaafd blad

Vervaardigd door het samenpersen van PTFE-hars tot een cilindrische knuppel, het sinteren en vervolgens het roterend snijden (afschaven) van de knuppel in dunne platen

Produceert dunne platen met een uitstekende oppervlakteafwerking en een nauwe diktetolerantie

Verkrijgbaar in grote breedtes tot 2700 mm

PTFE-gegoten plaat

Vervaardigd door PTFE-hars onder druk in een platte mal te persen en vervolgens te sinteren

Produceert dikke, dichte platen met een hoge mechanische integriteit

Gevulde kwaliteiten (glas, koolstof, grafiet, MoS₂, brons) voornamelijk verkrijgbaar in gegoten plaatvorm

Belangrijkste kenmerken van afgeschaafd blad

Belangrijkste voordelen:

Precisiedikte: ideaal voor toepassingen die nauwe diktetoleranties vereisen

Grote breedte: tot 2700 mm breed, geschikt voor grote flenspakkingen

Glad oppervlak: uitstekende oppervlakteafwerking, klaar voor gebruik

Flexibel: kan op rollen worden geleverd voor dunne diktes

Belangrijkste kenmerken van gegoten plaat

Belangrijkste voordelen:

Dikke voorraad: ideaal voor bewerking tot onderdelen op maat

Dichte structuur: uitstekende mechanische sterkte

Structurele integriteit: geschikt voor dragende toepassingen

Gevulde kwaliteiten beschikbaar: glas, koolstof, grafiet, MoS₂, brons voor verbeterde eigenschappen

Vergelijkings- en selectiegids

Geschaafd blad versus gegoten blad

Snelle selectiegids

Primaire toepassingen

Technische specificaties

Eigenschappen van PTFE-platen

Beschikbare maten van afgeschaafd vel

Beschikbare maten van gegoten platen

Kwaliteitsborging

100% zuivere PTFE-hars — geen maalgoed, geen gerecycled materiaal

Volledige traceerbaarheid: materiaalcertificaten op aanvraag verkrijgbaar

Precisieproductie: nauwe diktetoleranties voor afgeschaafde platen

FDA-conforme kwaliteiten beschikbaar: nieuw PTFE voldoet aan de FDA-vereisten

Gevulde kwaliteiten beschikbaar: glas, koolstof, grafiet, MoS₂, brons

Mogelijkheden voor grote afmetingen: tot 2700 mm brede afgeschaafde platen, tot 2000×2000 mm gevormde platen

Levertijd: standaardmaten op voorraad (24-48 uur); aangepaste formaten 5-15 dagen

Casestudy

Een petrochemisch bedrijf in Fujian, China, kreeg te maken met terugkerende afdichtingsproblemen in een flenssysteem van een warmtewisselaar dat werkte onder zware omstandigheden van een druk van 2,5 MPa en een temperatuur van 180 °C. De originele rubberen pakkingen ondervonden versnelde veroudering, zwelling en prestatieverlies als gevolg van voortdurende blootstelling aan chemische media en verhoogde temperaturen, wat resulteerde in frequente vervanging van pakkingen, hogere onderhoudskosten en mogelijke productieonderbrekingen.

Om de betrouwbaarheid van de afdichting te verbeteren, verving het bedrijf de traditionele rubberen pakkingen door nauwkeurig gesneden pakkingen vervaardigd uit gegoten PTFE-platen. PTFE biedt uitstekende chemische bestendigheid, uitstekende temperatuurstabiliteit, lage wrijvingseigenschappen en langdurige afdichtingsprestaties, waardoor het geschikt is voor veeleisende petrochemische toepassingen. De gegoten PTFE-plaat zorgde voor een consistente materiaaldichtheid, goede maatvastheid en betrouwbare weerstand tegen corrosieve procesmedia.

Na implementatie behielden de uit PTFE gevormde, uit platen gesneden pakkingen stabiele afdichtingsprestaties bij continu gebruik bij 2,5 MPa en 180°C. Vergeleken met de vorige oplossing met rubberen pakkingen werd de levensduur verlengd van ongeveer 3 maanden naar meer dan 2 jaar, waardoor de onderhoudsfrequentie aanzienlijk werd verminderd en de bedrijfsbetrouwbaarheid van de apparatuur werd verbeterd.

Toepassingsresultaten:

● Applicatieapparatuur: Petrochemisch warmtewisselaarflenssysteem

● Bedrijfsomstandigheden: 2,5 MPa druk / 180°C temperatuur

● Originele oplossing: Rubberen pakking

● Vervangingsoplossing: Gegoten PTFE-plaatgesneden pakking

● Verbetering van de levensduur: Verlengd van 3 maanden naar ruim 2 jaar

● Voordelen: Verbeterde chemische bestendigheid, minder stilstand bij onderhoud, lagere vervangingskosten en verbeterde betrouwbaarheid van de afdichting

Deze casus demonstreert de voordelen van PTFE-vormplaten bij chemisch agressieve afdichtingstoepassingen bij hoge temperaturen, waardoor een duurzaam en betrouwbaar alternatief wordt geboden voor conventionele rubberen pakkingmaterialen in de petrochemische industrie.

Veelgestelde vragen

Vraag: Wat is het verschil voor afgeschaafde en gegoten PTFE-platen, en wanneer moet ik ze gebruiken?

A: Geschaafde plaat wordt roterend gesneden uit een gegoten PTFE-staaf. Het produceert dunne platen (0,3-10 mm) met een nauwe diktetolerantie (± 0,02 mm), een glad oppervlak en een grote breedte (tot 2700 mm).

Gebruik geskived wanneer: U heeft dunne pakkingen, voeringen, elektrische isolatietape of grote flenspakkingen nodig die een nauwkeurige dikte vereisen.

Gegoten plaat wordt direct onder druk gegoten. Het produceert dikke platen (4-200 mm) met een hoge structurele integriteit en mechanische sterkte.

Gebruik gegoten wanneer: U heeft lagerblokken, klepzittingen, op maat gemaakte machinaal bewerkte onderdelen of structurele afdichtingstoepassingen nodig.

Snelle regel:

Dunne, nauwkeurige, grote breedte nodig? Geschaafd.

Dik, sterk, machinaal bewerkbaar nodig? Gegoten.

Beide zijn bestand tegen chemicaliën van -180°C tot +200°C en pH 0-14.

Vraag: Welke dikte- en maatbereiken zijn beschikbaar voor afgeschaafde en gegoten platen?

A: Geschaafd blad: Dikte 0,1-10 mm (dikker tot 30 mm beschikbaar). Breedte tot 2700 mm. Diktetolerantie zo strak als ±0,02 mm voor dunne diktes. Uitstekend geschikt voor grote pakkingtoepassingen waarbij brede platen de naden verminderen.

Gevormd blad: Dikte 2-200 mm. Grootte tot 2000×2000mm. Diktetolerantie minder nauwkeurig (±0,3-1,0 mm), maar de materiaalintegriteit is superieur. Gevulde soorten (glas, koolstof, grafiet, MoS₂, brons) zijn voornamelijk verkrijgbaar in gegoten plaatvorm voor verbeterde mechanische eigenschappen.

Wij leveren beide typen in standaard- en maatwerkformaten. Een specifieke maat nodig? Stuur uw specificatie voor een offerte.

Vraag: Wat zijn de beperkingen en de meest voorkomende fouten?

A: Temperatuur: -180°C tot +200°C continu gebruik.

Chemisch: pH 0-14 universele weerstand, NIET compatibel met gesmolten alkalimetalen of elementaire fluor.

Beperkingen: PTFE is zacht en vervormt onder langdurige belasting (koude vloei / kruip). Geschaafde plaat is vanwege het productieproces zachter dan gegoten plaat. Gegoten plaat heeft een betere mechanische sterkte.

Twee veel voorkomende fouten:

(1) Bij gebruik van afgeschaafde platen voor structurele of dikke toepassingen ontbreekt de dikte en mechanische sterkte. Gebruik gegoten plaat voor structurele onderdelen.

(2) Door gebruik te maken van gegoten plaat voor dunne pakkingen die een nauwe tolerantie vereisen, is de diktetolerantie losser. Gebruik afgeschaafde platen voor nauwkeurige dunne toepassingen.
