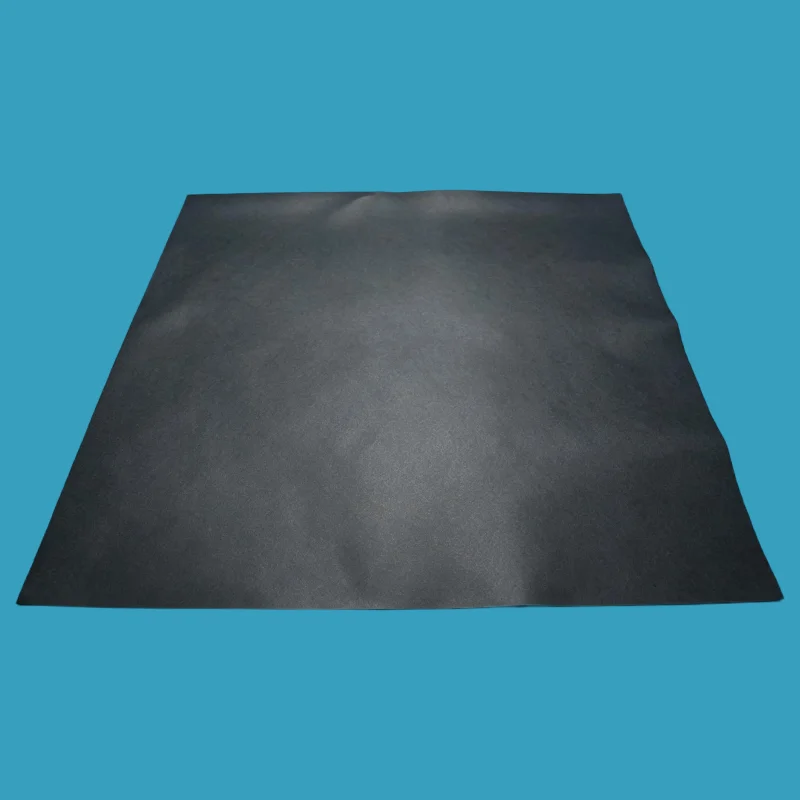

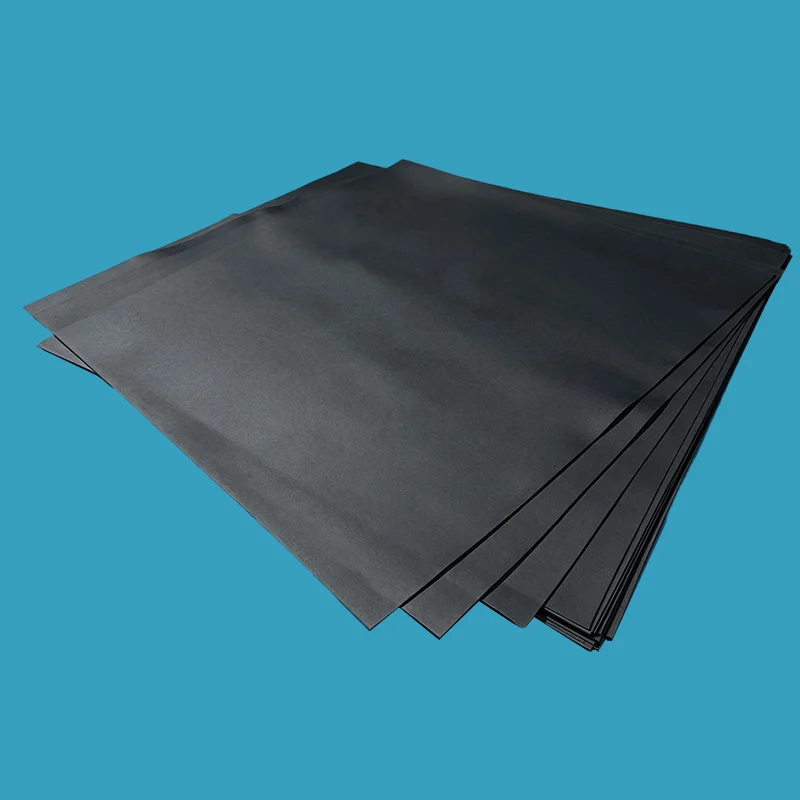

Met grafiet gevuld PTFE-blad

Met grafiet gevulde PTFE-platen is een van de producten die Taifno aanbiedt. Als fabrikant met 20 jaar ervaring in de sector bieden wij R&D- en aanpassingsmogelijkheden. Dit product is samengesteld met 15%–30% grafietvulstof en combineert de uitstekende chemische bestendigheid van PTFE met verbeterde thermische geleidbaarheid en een lagere wrijvingscoëfficiënt, waardoor het geschikt is voor pakkingen, afdichtingen, lagers en glijdende componenten.

Stuur onderzoek

Productomschrijving

Als professionele fabrikant en leverancier van met grafiet gevulde PTFE-platen biedt Taifno FDA-conforme kwaliteiten die geschikt zijn voor de voedingsmiddelen- en farmaceutische industrie. Het materiaal is onbrandbaar, bestand tegen bacteriegroei en beschikt over lagere wrijving, superieure thermische geleidbaarheid en verminderde koude vloei.

Belangrijkste specificaties: bedrijfstemperatuurbereik van -180°C tot +200°C, drukweerstand tot 75 bar, treksterkte ≥11 N/mm² en herstelpercentage ≥35%.

Graphite Filled PTFE Sheet

Wat is een met grafiet gevuld PTFE-blad?

Een met grafiet gevulde PTFE-plaat is een hoogwaardig pakkingmateriaal gemaakt van nieuw PTFE versterkt met grafietvuller (doorgaans 15-30% grafietgehalte). De grafietdeeltjes zorgen voor structurele versterking die de mechanische en thermische eigenschappen van het materiaal aanzienlijk verbetert, terwijl de brede chemische compatibiliteit van PTFE (pH 0-14) behouden blijft.

Belangrijkste voordelen van grafietwapening:

Verminderde wrijvingscoëfficiënt: grafiet verlaagt de wrijvingscoëfficiënt, waardoor de glijprestaties in lagers en afdichtingen worden verbeterd

Verbeterde thermische geleidbaarheid: grafiet verbetert de warmteafvoer, waardoor hete plekken en asslijtage tijdens gebruik worden verminderd

Verminderde koude vloei: grafietvuller minimaliseert kruiprelaxatie (35% kruiprelaxatie versus hoger voor nieuw PTFE)

Uitstekend behoud van boutkoppel: behoudt de afdichting in de loop van de tijd, minder noodzaak tot opnieuw aandraaien

Goed herstel: herstel ≥35% handhaaft de integriteit van de afdichting

FDA-conform: voldoet aan de FDA-specificaties voor voedsel- en farmaceutische toepassingen (bepaalde kwaliteiten)

Ondersteunt geen vlammen: brandveilig

Ondersteunt geen bacteriegroei: geschikt voor schone processen

Waarom kiezen voor met grafiet gevuld PTFE?

Probleem	Hoe met grafiet gevuld PTFE dit oplost	De kosten van een verkeerde keuze
PTFE kruipt en lekt onder belasting	Grafietvuller vermindert koude vloei (35% kruiprelaxatie) - handhaaft het boutkoppel langer	Regelmatig opnieuw aandraaien, vervanging van de pakking elke 6-12 maanden
Er ontstaat wrijving in lagers	Grafiet verlaagt de wrijvingscoëfficiënt – soepel glijden, minder slijtage	Asslijtage, schade aan apparatuur, voortijdige uitval
Warmte beschadigt pakkingen en assen	Grafiet verbetert de thermische geleidbaarheid – voert warmte af en blijft koeler	Hotspots, krassen op de as, degradatie van de pakking
PTFE mist mechanische sterkte	Grafiet verbetert de druksterkte en behoudt zijn vorm onder belasting	Pakkingextrusie, vervorming onder druk
Risico op besmetting van voedsel/farmaceutica	FDA-conforme kwaliteiten beschikbaar - puur materiaal, geen extraheerbare stoffen	Productverontreiniging, boetes van de FDA, batchverlies

Vergelijkings- en selectiegids

Met grafiet gevulde PTFE versus nieuw PTFE versus koolstofvezel PTFE versus glasvezel PTFE

Functie	Met grafiet gevuld PTFE	Maagdelijke PTFE	Koolstofvezel PTFE	Glasvezel PTFE
Kleur	Zwart / Donkergrijs	Wit	Zwart	Gebroken wit / Grijs
Wrijvingscoëfficiënt	★★★★★ laagste	★★★★☆	★★★★☆	★★★☆☆
Thermische geleidbaarheid	★★★★★ uitstekend	★★☆☆☆	★★★★★ uitstekend	★★★☆☆
Kruipweerstand	★★★★☆ 35%	★★☆☆☆	★★★★★	★★★★☆
Slijtvastheid	★★★★☆	★★☆☆☆	★★★★★ best	★★★★★ best
Mechanische sterkte	★★★★☆	★★☆☆☆	★★★★★	★★★★★
Chemische weerstand	★★★★☆ niet voor oxidatiemiddelen	★★★★★	★★★★☆ niet voor oxidatiemiddelen	★★★★☆ niet voor HF/alkali
FDA-compatibel	✅ Ja	✅ Ja	❌ Nee	✅ Ja
Beste voor	Lage wrijving, lagers, warmteafvoer, dynamische afdichtingen	Algemene chemische stof	Hoge snelheid, hoge belasting, warmteafvoer	Schurende media, hoge druk

Snelle selectiegids

Als uw dienst...	Kiezen...	Waarom
Lagers, bussen, glijtoepassingen	Met grafiet gevuld PTFE	Laagste wrijving + thermische geleidbaarheid
Dynamische afdichting op hoge snelheid	Met grafiet gevuld PTFE	Warmteafvoer + lage wrijving
Hoge temperatuur, hoge belasting, hoge snelheid	Koolstofvezel PTFE	Beste thermische geleidbaarheid + mechanische sterkte
Schurende media, hoge druk, hoge slijtage	Glasvezel PTFE	Beste slijtvastheid + mechanische sterkte
Sterke oxidatiemiddelen (salpeterzuur, chloor)	Maagdelijke PTFE	Grafiet/koolstofoxide – nieuw PTFE vereist
Schone chemicaliën, algemene afdichting	Maagdelijke PTFE	Laagste kosten, universele chemische bestendigheid

Primaire toepassingen

Industrie	Sollicitatie	Waarom Grafiet
Chemische verwerking	Flenzen, pompen, kleppen - zuren, oplosmiddelen, chemicaliën	Chemische bestendigheid + verminderde kruip + lage wrijving
Energieopwekking	Stoomsystemen, flenzen voor hoge temperaturen, turbineafdichtingen	Thermische geleidbaarheid, warmteafvoer
Farmaceutisch	Steriele verwerkingsapparatuur – FDA-conformiteit	FDA-conform, niet-vervuilend
Eten en drinken	Sanitaire aansluitingen – FDA-conformiteit	FDA-conform, bacteriebestendig
Lagers en bussen	Mechanische onderdelen, schuiftoepassingen, drukringen	Laagste wrijving, thermische geleidbaarheid, lage slijtage
Pulp & Papier	Vergisters, pompen – gematigde chemicaliën	Chemische weerstand + kruipweerstand
Olie en gas	Flenzen van raffinaderijen, pijpleidingen — koolwaterstoffen	Chemische compatibiliteit + thermische stabiliteit

Factory Factory Factory Factory

Technische specificaties

Producteigenschappen

Parameter	Waarde	Opmerkingen
Temperatuurbereik	-196°C tot +200°C	Continue service
Maximale druk	Tot 75 bar	Afhankelijk van dikte en ontwerp
Dikte	2,1 – 2,3 g/cm³	—
Treksterkte	≥11 N/mm²	—
Samendrukbaarheid	7-19%	ASTM F36
Herstel	≥35%	ASTM F36
Kruip Ontspanning	≤35%	ASTM F38 — aanzienlijk beter dan nieuw PTFE
Kleur	Zwart / Donkergrijs	—
Materiaal	PTFE + grafietvuller (15-30%)	—
FDA-compatibel	Ja (selecteer cijfers)	FDA-conforme formuleringen beschikbaar
Vlamweerstand	Ondersteunt geen vlammen	—
Bacteriële groei	Zal niet ondersteunen	—

Beschikbare kwaliteiten

Cijfer	Grafiet inhoud	Beste voor
Grafiet 15%	15% grafiet	Matige verbetering van de eigenschappen met behoud van flexibiliteit
Grafiet 30%	30% grafiet	Maximale thermische geleidbaarheid, druksterkte en kruipweerstand
Grafiet + glasvezel	20% glas + 5% grafiet	Evenwichtige eigenschappen — sterkte + lage wrijving
FDA-kwaliteit	Grafiet gevuld	Voedsel- en farmaceutische toepassingen

Beschikbare maten

Grootte (mm)	Diktebereik (mm)	Opmerkingen
1000 × 1000	4 — 50	Gevormd blad
1220 × 1220	4 — 50	Gevormd blad
1500×1500	4 — 50	Gevormd blad
2000 × 2000	4 — 50	Gevormd blad

Kwaliteitsborging

100% zuivere PTFE-hars — consistente kwaliteit, batch na batch

Grafietversterking: uniforme spreiding voor consistente prestaties

FDA-conforme kwaliteiten beschikbaar - geschikt voor toepassingen in de voedingsmiddelen- en farmaceutische sector

Ondersteunt geen vlammen - brandveilig

Ondersteunt de bacteriegroei niet — geschikt voor schone processen

Volledige traceerbaarheid — materiaalcertificaten op aanvraag

Levertijd: standaardmaten op voorraad (24-48 uur); aangepaste formaten 7-10 dagen

Test Test Test Test

Veelgestelde vragen

Vraag: Wat is een met grafiet gevulde PTFE-plaat en waar moet ik deze gebruiken?

A: Een met grafiet gevulde PTFE-plaat (ook bekend als een met grafiet gemodificeerde PTFE-plaat of zwarte PTFE-pakking) is PTFE versterkt met grafietvuller (meestal 15-30%). Het biedt verbeterde thermische geleidbaarheid, lagere wrijving en verminderde kruip (35% kruiprelaxatie) vergeleken met nieuw PTFE.

Gebruik het in toepassingen die een goede warmteafvoer, lage wrijving en chemische bestendigheid vereisen, lagers, bussen, glijtoepassingen, flenzen voor chemische verwerking en apparatuur voor energieopwekking. Verkrijgbaar in FDA-conforme kwaliteiten voor voedingsmiddelen- en farmaceutische toepassingen.

Wanneer mag je het NIET gebruiken: Sterke oxidatiemiddelen bij hoge temperaturen (salpeterzuur, chloor, etc.) – grafiet kan oxideren. Gebruik voor deze diensten zuiver PTFE.

Vraag: Met grafiet gevulde PTFE versus met koolstofvezel gevulde PTFE, welke moet ik kiezen?

A: Beide zijn zwart, beide verbeteren de thermische geleidbaarheid, maar ze dienen verschillende toepassingen. Met grafiet gevuld PTFE biedt de laagste wrijvingscoëfficiënt en de beste glijprestaties, ideaal voor lagers, bussen en dynamische afdichtingen waarbij wrijvingsreductie van cruciaal belang is.

Met koolstofvezel gevuld PTFE biedt een hogere mechanische sterkte en betere slijtvastheid, ideaal voor toepassingen met hoge snelheid, hoge belasting en hoge temperaturen waarbij zowel sterkte als warmteafvoer vereist zijn.

Snelle regel:

Lage wrijving nodig + goede warmteafvoer → Grafiet.

Hoge sterkte + hoge snelheid + hoge belasting nodig → Koolstofvezel.

Voor FDA-toepassingen is grafietgevuld beschikbaar; koolstofvezel is niet FDA-compatibel.

Vraag: Wat zijn de grenzen van met grafiet gevulde PTFE-platen en wat zijn de meest voorkomende fouten?

A: Temperatuur: -180°C tot +200°C continu gebruik.

Druk: Tot 75 bar — afhankelijk van dikte en uitvoering.

Chemisch: pH 0-14 — NIET compatibel met sterke oxidatiemiddelen bij hoge temperaturen (salpeterzuur, chloor, enz.) — grafiet oxideert.

Drie veel voorkomende fouten:

Gebruik in sterke oxidatiemiddelen: grafiet oxideert bij hoge temperaturen in salpeterzuur, chloor en sterk oxiderende omgevingen. Gebruik in plaats daarvan nieuw PTFE of glasgevuld PTFE

Verwacht dezelfde chemische bestendigheid als nieuw PTFE: terwijl PTFE pH 0-14-bestendig is, heeft de grafietvuller chemische limieten. Controleer de compatibiliteit vóór gebruik

Te vast aandraaien: Met grafiet gevuld PTFE vereist een gecontroleerd koppel; overmatige compressie kan de pakking beschadigen

Hulp nodig bij het selecteren van het juiste cijfer? Neem contact met ons op met uw temperatuur, druk en media, wij adviseren u binnen 24 uur de juiste PTFE-kwaliteit.
